SMT 基础知识 ● 三极管 的 识 别 三极管 ， 全称 应为 半 导体 三极管 ， 也称双极 型 晶 体 管 、 晶 体 三极管 ，是一种 控 制电流 的 半 导体器件其作用是 把 微 弱信 号 放 大成 幅 度值较大的电 信 号， 也 用作 无触 点开 关 。 晶 体 三极管 ，是 半 导体基 本 元器件之一， 具 有电流 放 大作用，是电 子 电 路 的 核心 元 件。 三极管 是在一 块半 导体基片上制作两个相 距 很 近 的…
SMT基础知识
●
二极管的 量测
万用表操作面板说明
测量步骤：
1.将黑表笔插入“COM”孔，红表笔插入“vΩ”孔（注意：红表笔极性为“+”极）；
2.将量程开关旋转至“ ”档；
3.将表笔接触二极管两端测量，万用表显示为“OL”时，则颠倒表笔再测一次，此时如
果万用表无显示则二极管损坏，如果有显示则此数值为该二极管的正向压降近似值。
即当表笔插孔没有插错的情况下，红表笔接触二极管正极，黑表笔接触二极管负极万
用表才会有读数显示。我们也可以利用二极管这个特性来判断二极管的极性，当用来
判断发光二极管的极性时有可能受万用表电池电压限制无法点亮。
二极管有专业测量仪器：晶体管特性图示仪。万用表只能简单的测量正向压降近似
值。
SMT基础知识
●
三极管的识别
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流
的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元
件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体
分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN
两种。
三级管的分类：
按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三
极管。按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极
管，以前这种三极管用的多。三极按工作频率划分为两种：一种是低频三极管，主要
用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地
方。按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极
管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于
大功率输出场合。按用途分为：放大管和开关管。
三极管的作用：
放大、调制、谐振、开关
SMT基础知识
●

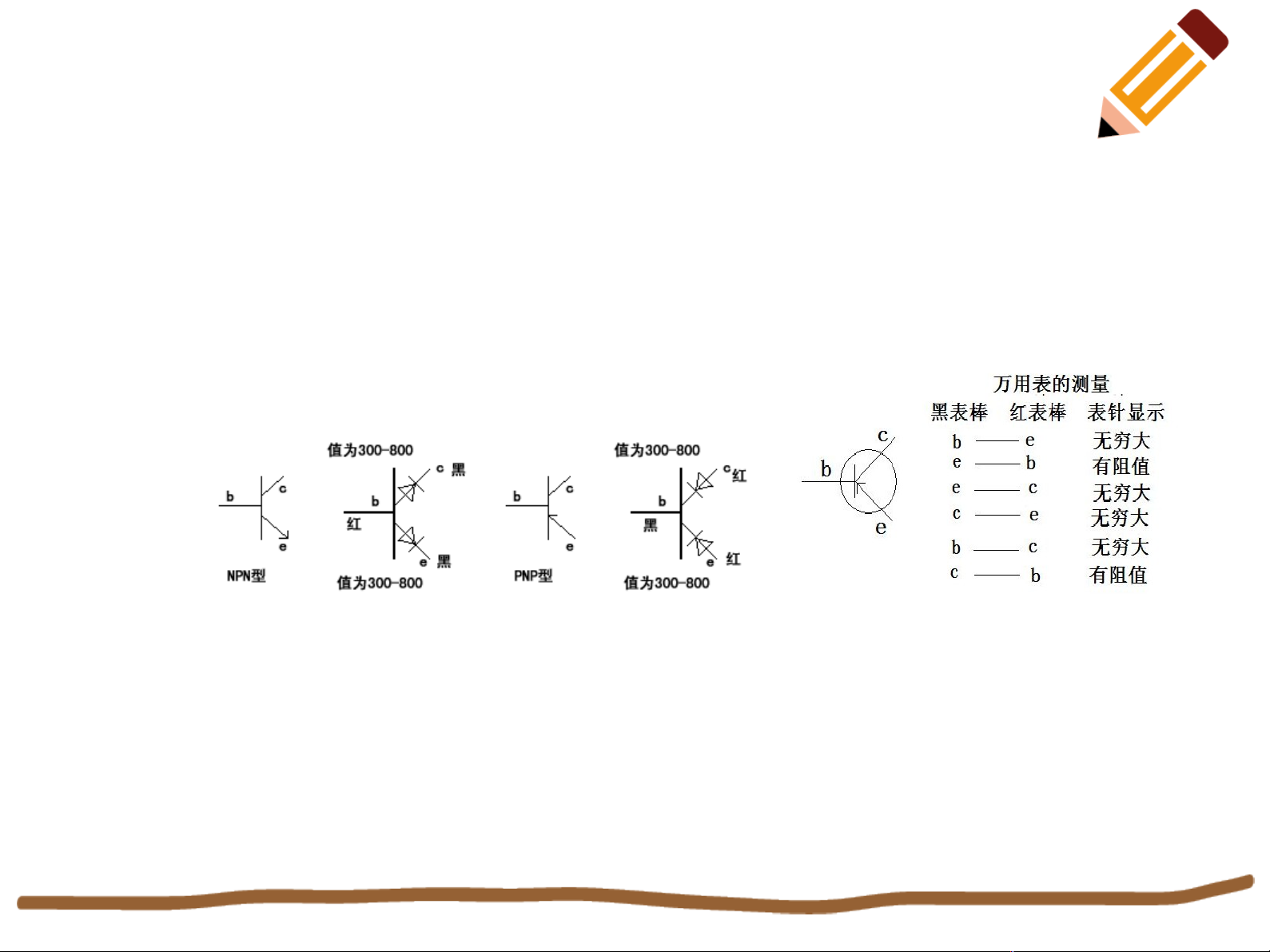

三极管的 量测
把万用表打到蜂鸣二极管档，首先用红笔假定三极管的一只引脚为b极，再用黑笔分别
角碰其余两只引脚，如果测得两次显示数相差不大，且都在600左右，则表明假定是对
的，红笔接的就是b极，而且此管为ＮＰＮ型管。c、e极的判断，在两次测量中黑笔接
触的引脚，读数较小的是c极，读数较大的是e极。红笔接b极，当测得的两级数值都不
在范围内，则按ＰＮＰ型管测。ＰＮＰ型管的判断只须把红黑表笔调换即可，测量方
法同上。
如果要测量三极管的详细参数，可以用专业仪器晶体管特性图示仪。万用表只能作简
单的测量。
