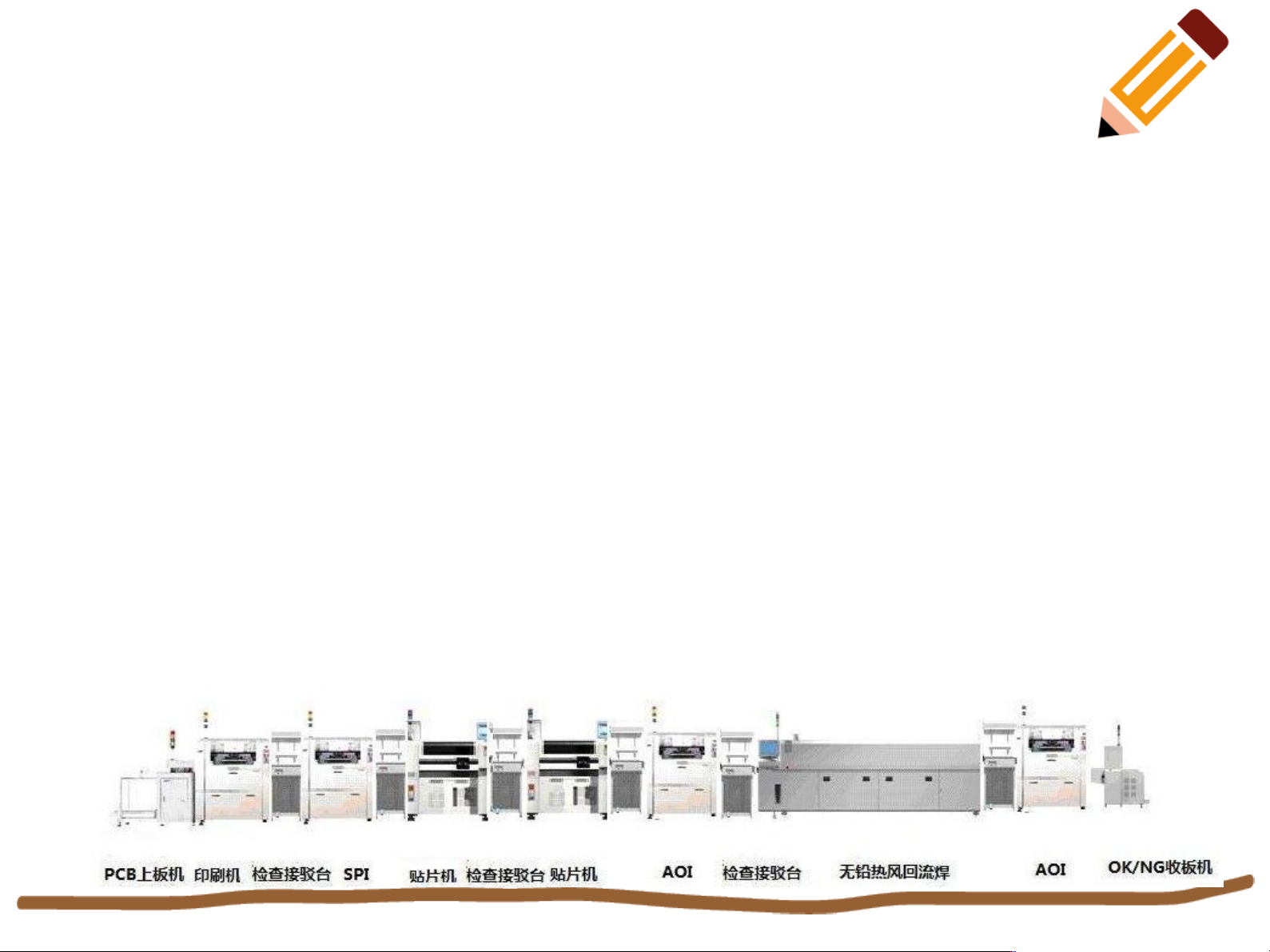

SMT基础知识
●
SMT工 流程管理要点艺
回流 管理要求焊
1.炉温曲线的设定与测量
（1）根据不同的项目，工艺要求设定该产品的炉温曲线。
（2）每个新项目上线生产前须设定炉温曲线并测量炉温曲线。
（3）每个班次须测量一次炉温曲线。
（4）有铅工艺与无铅工艺须分别设定不同的炉温曲线。
（5）严格意义上来讲有铅工艺与无铅工艺不应该共用一个回流焊炉，如果确实要这么做最好用
符合ROHS要求的清洁剂对回流焊进行彻底的清洁。
（6）设定炉温曲线后须经过测量确认，待绿灯亮起才允许开始生产。
2.回流 保养焊
（1） 生 完打开回流 炉膛 小心 ；刚 产 焊 时 烫伤
（2） 制定保养 划，按 定的 回流 行保养；应 计 规 时间对 焊进
（3）保养 小心被 部位 ；时 传动 夹伤
●
常 ：见错误
（1） 灯未亮就放板 炉；绿 进
（2）切 机型没有及 切 炉温曲 ；换 时 换 线
（3）用天那水等溶 清 机器表面，造成漆面 ；剂 洁 损伤
（4）作 不当 致 道卡住或 坏。业 导 轨 损
SMT基础知识
●
SMT工 流程管理要点艺
焊接检查之目视检查
1.目视检查是SMT行业最基础的检查手段，随着电子产品小型化、智能化发展现在已
经逐步被AOI（自动光学检查）、ICT（自动在线测试仪）、X－RAY等设备替代；
2.目视检查人员需要有基本的培训，在持续的作业过程中需要集中注意力；
3.SMT行业的外观检查有自己的行业标准IPC-A-610F（电子装联可接收标准）；
4.作业人员应做好防静电保护工作，熟悉所有的不良现象及判定标准；
5.针对制造过程中容易出现质量问题的地方应列为重点检查项目，在作业指导书中列
出并对检查人员进行专项培训；
6.作业过程中应轻拿轻放，避免造成撞件、划伤等不良现象；
7.检查好的板应做好标识放入合格品区域，不良品应放入不良品区，避免不良品混入
良品导致不良品流出至下工序或客户端。
SMT基础知识
●
SMT工 流程管理要点艺
焊接检查之 AOI检查
1.电子元件的小型化发展导致原来的目视检查已经无法适应，AOI检查在SMT行业中
的应用越来越普及；
2.AOI分在线式与离线式，在线式价格高品质控制效果好，适合大批量生产；离线式
适合小批量多品种的生产模式，在资金预算不足的情况下是替代目视检查的最好方
法；
3.在一些对品质控制要求较高的贴片工厂均选用在线式AOI来实现质量检查与制程监
控；有屏蔽盖的产品不适合用AOI进行检查，因为此时元件基本都被屏蔽遮盖了。
注意事项：
（1）调整轨道大小时注意夹具不能压住元件，带贴片夹具检查时无此风险；
（2）必须认真查看电脑显示的每一个不良点，不能漏贴不良标签。
（3）在操作过程中如发现异常情况应及时报告班组长或工艺人员。
（4）对机器进行日常保养时不能用抹布抹掉轨道的润滑油，不能触碰相机部分。
