SMT基础知识
●
二极管的识别
二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由
单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则
用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为
“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过
（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的
逆止阀。
二极管的分类
1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极
管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
二极管的极性
二极管的负极在元件本体上用一条标志线表示，由于二极管有单向导通特性，因此可
以用万用表来测量二极管的正负极。下图红色线圈内标示线即为负极线。
SMT基础知识
●
二极管的 量测

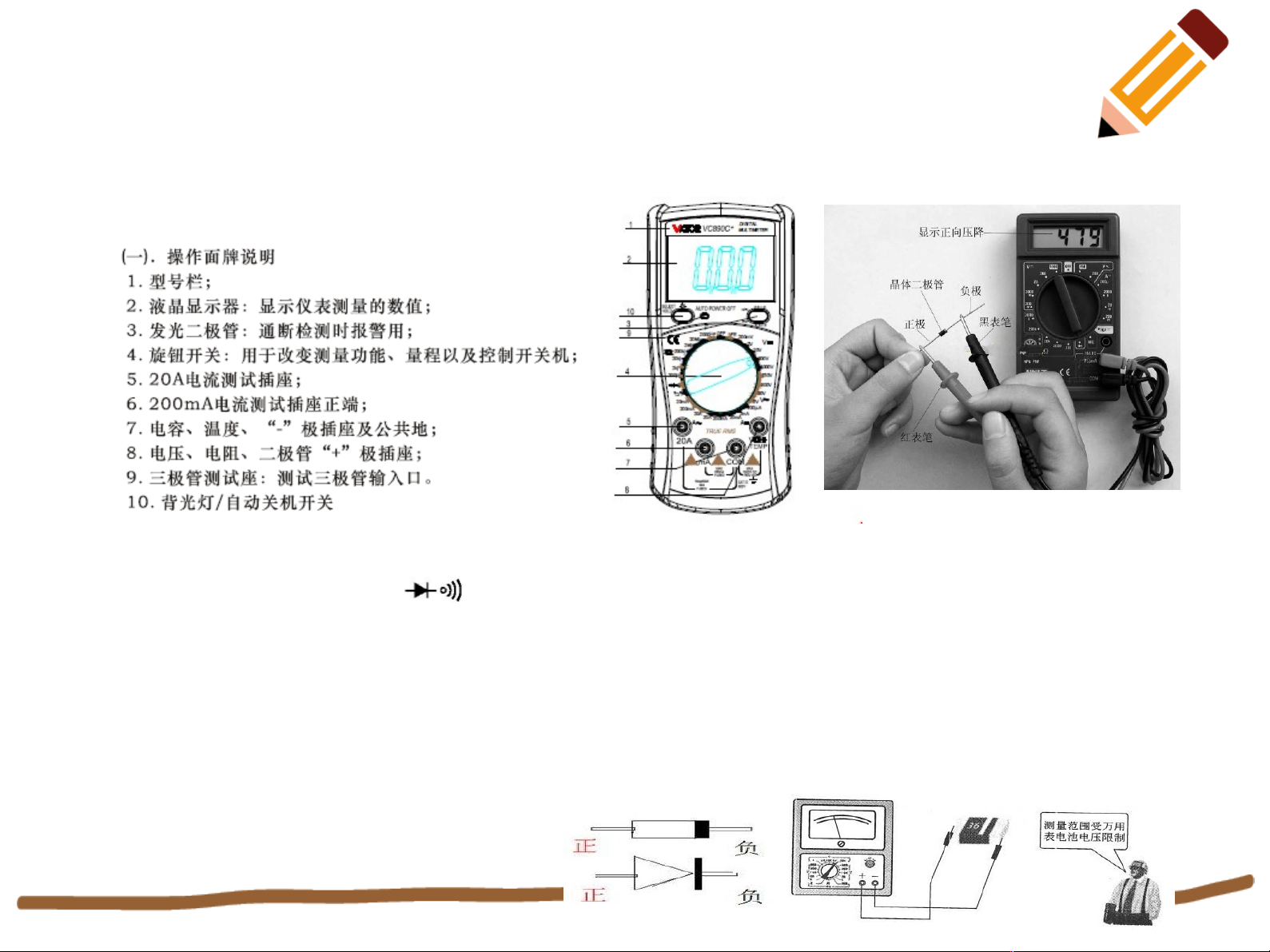

万用表操作面板说明
测量步骤：
1.将黑表笔插入“COM”孔，红表笔插入“vΩ”孔（注意：红表笔极性为“+”极）；
2.将量程开关旋转至“ ”档；
3.将表笔接触二极管两端测量，万用表显示为“OL”时，则颠倒表笔再测一次，此时如
果万用表无显示则二极管损坏，如果有显示则此数值为该二极管的正向压降近似值。
即当表笔插孔没有插错的情况下，红表笔接触二极管正极，黑表笔接触二极管负极万
用表才会有读数显示。我们也可以利用二极管这个特性来判断二极管的极性，当用来
判断发光二极管的极性时有可能受万用表电池电压限制无法点亮。
二极管有专业测量仪器：晶体管特性图示仪。万用表只能简单的测量正向压降近似
值。
SMT基础知识
●
三极管的识别
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流
的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元

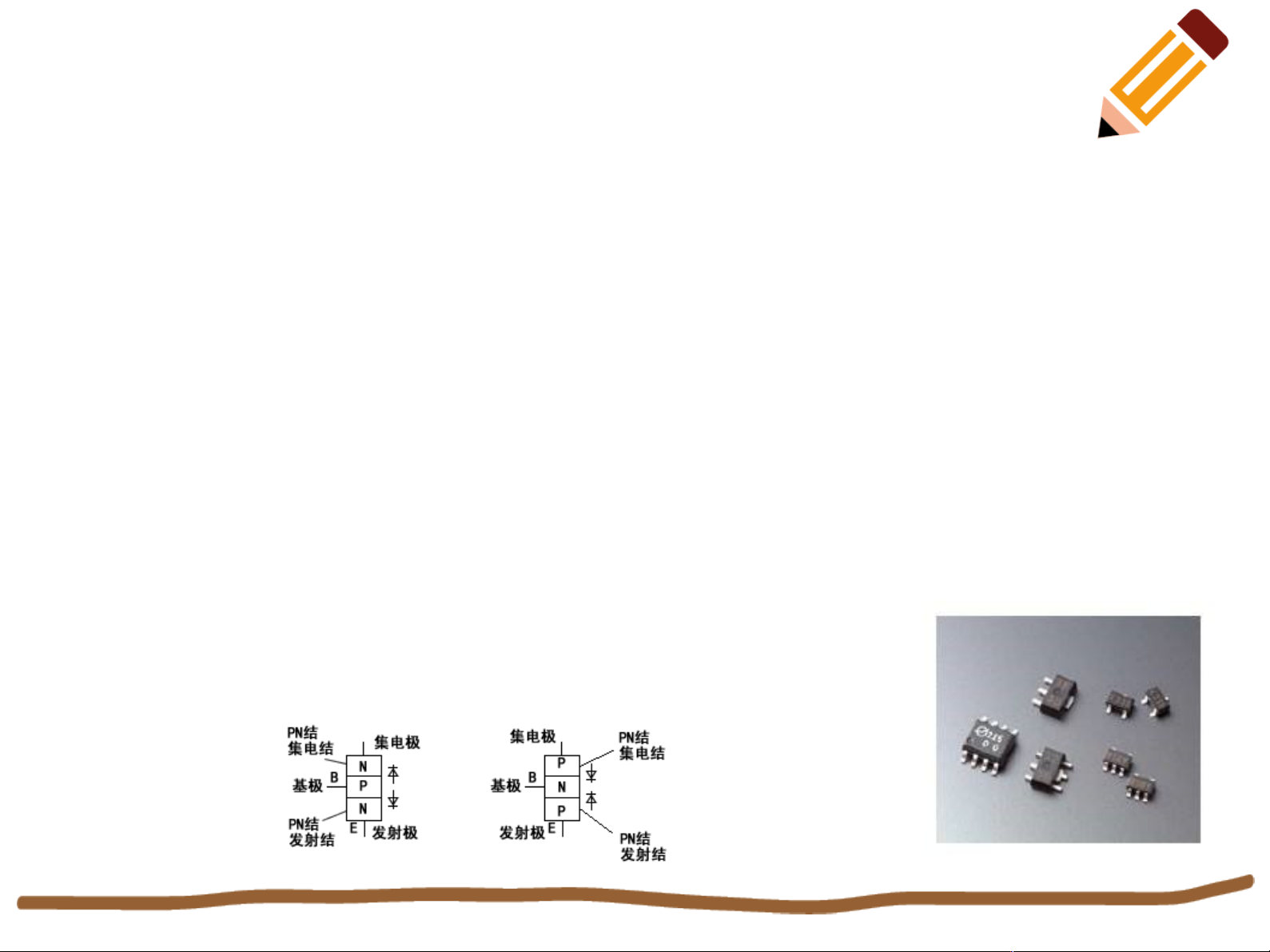

件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体
分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN
两种。
三级管的分类：
按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三
极管。按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极
管，以前这种三极管用的多。三极按工作频率划分为两种：一种是低频三极管，主要
用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地
方。按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极
管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于
大功率输出场合。按用途分为：放大管和开关管。
三极管的作用：
放大、调制、谐振、开关
