SMT 基础知识 ● 容的 （二） 电 识 别 1 、电容的主要参数： 电容量、误差范围、工作电压、温度系数等。 2 、 SMD 电容的材料： “ NPO” 、 X7R” 、 “ Y5V” 、 “ Z5U” 等，不同的材料做出不同容值范围的电容 3 、电容器的种类结构和特点 A 、 陶瓷电容 ：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成 银质薄膜体 积板制成，其特点是体积小，耐热性较 好 ， 损耗 小， 绝缘电阻 高 ， 但 容量小…
SMT基础知识
●
容的 （一）电 识别
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
用字母“C”表示，如C13表示编号为13的电容。
电容的特性主要是隔直流通交流。
电容的主要功能是储存电量、稳压及滤波
单位为“法拉”(F)，法拉太大，一般用它的导出单位：“微法拉”(UF)、
“纳法拉”(NF)、 “皮法”(PF)。
其中：1F=1000 000uF=1000 000 000nF=1000 000 000 000pF
1uF=1000nF=1000 000pF 1nF=1000pF
识别方法：
识别方法：
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示
字母表示法：1mF=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：第1位和第2位数字为有效数字，第3位数字表示有效数字后的0
的个数。
如：102表示10× 100PF=1000 PF
224表示22× 10000 PF=220000PF=220nF＝0.22 uF
SMT基础知识
●
容的 （二）电 识别
1、电容的主要参数：电容量、误差范围、工作电压、温度系数等。
2、SMD电容的材料：
“NPO” 、X7R”、 “Y5V”、 “Z5U”等，不同的材料做出不同容值范围的电容
3、电容器的种类结构和特点
A、陶瓷电容：用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成 银质薄膜体
积板制成，其特点是体积小，耐热性较好，损耗小， 绝缘电阻高，但容量小，适用
于高频电路；铁电陶瓷电容容值较 大，但损耗和温度系数较大；适用于低频电路(分
SMD、DIP)。
B、铝电解电容：它是由铝圆筒做负 极，里面装有液体电解质，插入一 片弯曲的铝带
做正极制成，还需经电流电压处理，处理使正极上形成 一层氧化膜做介质；其特点
是容量大，但漏电，稳定性差，有正负极性，适于电源滤波和低频电路中；使用时正
负极不可接反。
C、钽质电容：钽质电容是有方向的，贴装时不可反向。
4、电容的误差符号: C D F J K M Z
如：一贴片电容为104J表示容量为0. 1 uF、误差为±5%。
SMT基础知识
●

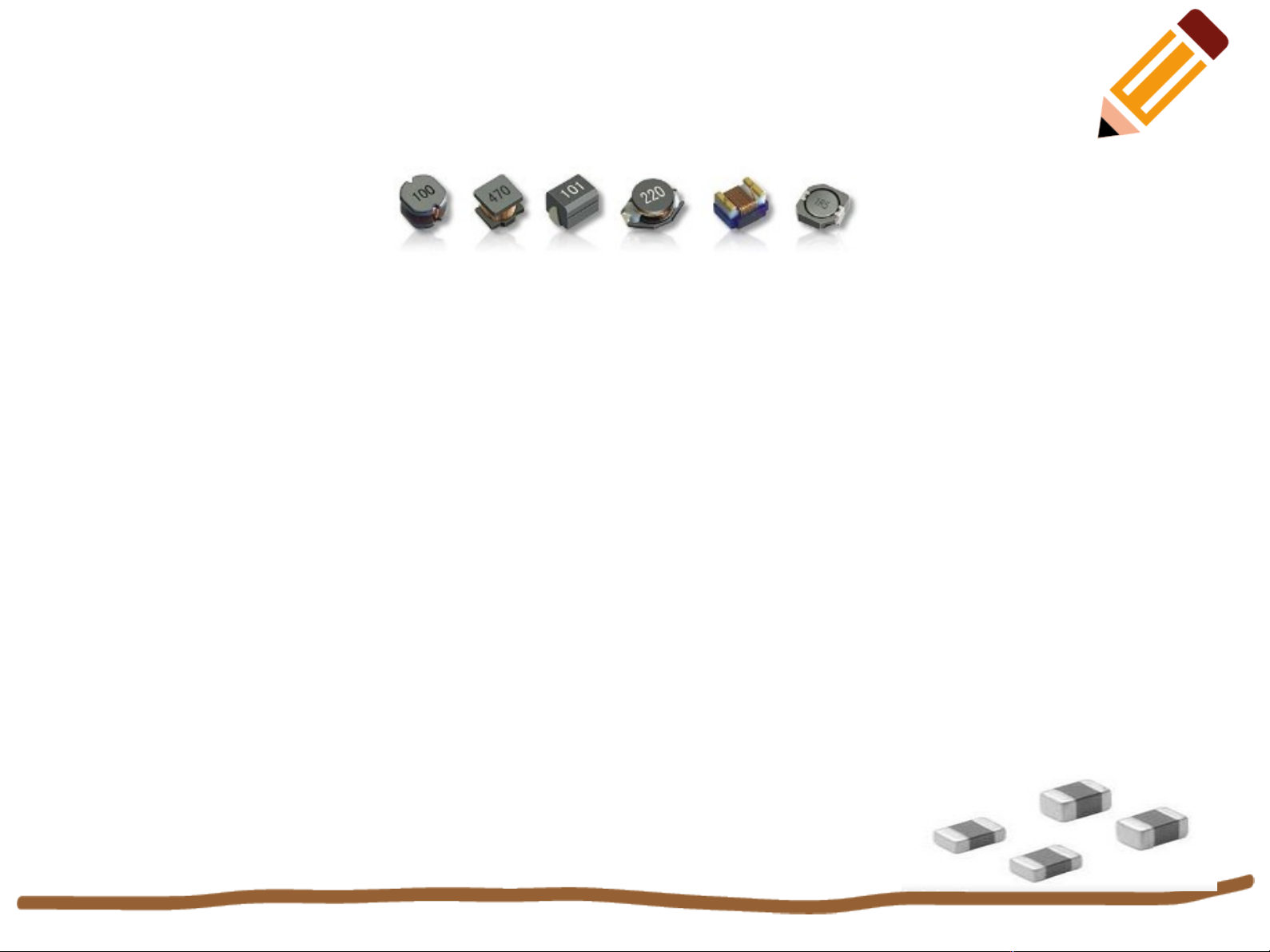

感的电 识别
●
电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感在电路中可与电容组成振荡电路。
电感量的基本单位是亨利（简称亨），用字母“H”表示。常用的单位还有毫
亨（mH）和微亨（μH），它们之间的关系是：
1H=1000mH 1mH=1000μH 1μH=1000nH
由3位字母数字表示。单位为微亨 (µH)。第1位和第2位数字为有效数
字，第3位数字表示有效数字后的0的个数。有小数点时以大写字母 "R" 表示。此
时，所有数字均为有效数字。如果电感值小于0.1µH，则电感值以两个数字和大
写字母 "N" 的组合来表示，电感值单位使用纳亨 (nH)。简述如下：
470即为47µH 1R5即为1.5µH 47N即为47nH
贴片电感公差：B=±0.1nH C=±0.2nH D=±0.5nH G=±2% H=±3%
J=±5% k=±10% M=±20% N=±30% S=±0.3nH W=±0.05nH
