SMT基础知识
●
三极管的识别
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流
的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元
件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体
分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN
两种。
三级管的分类：
按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三
极管。按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极
管，以前这种三极管用的多。三极按工作频率划分为两种：一种是低频三极管，主要
用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地
方。按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极
管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于
大功率输出场合。按用途分为：放大管和开关管。
三极管的作用：
放大、调制、谐振、开关
SMT基础知识
●
三极管的 量测
把万用表打到蜂鸣二极管档，首先用红笔假定三极管的一只引脚为b极，再用黑笔分别
角碰其余两只引脚，如果测得两次显示数相差不大，且都在600左右，则表明假定是对
的，红笔接的就是b极，而且此管为ＮＰＮ型管。c、e极的判断，在两次测量中黑笔接
触的引脚，读数较小的是c极，读数较大的是e极。红笔接b极，当测得的两级数值都不
在范围内，则按ＰＮＰ型管测。ＰＮＰ型管的判断只须把红黑表笔调换即可，测量方
法同上。
如果要测量三极管的详细参数，可以用专业仪器晶体管特性图示仪。万用表只能作简
单的测量。
SMT基础知识
●

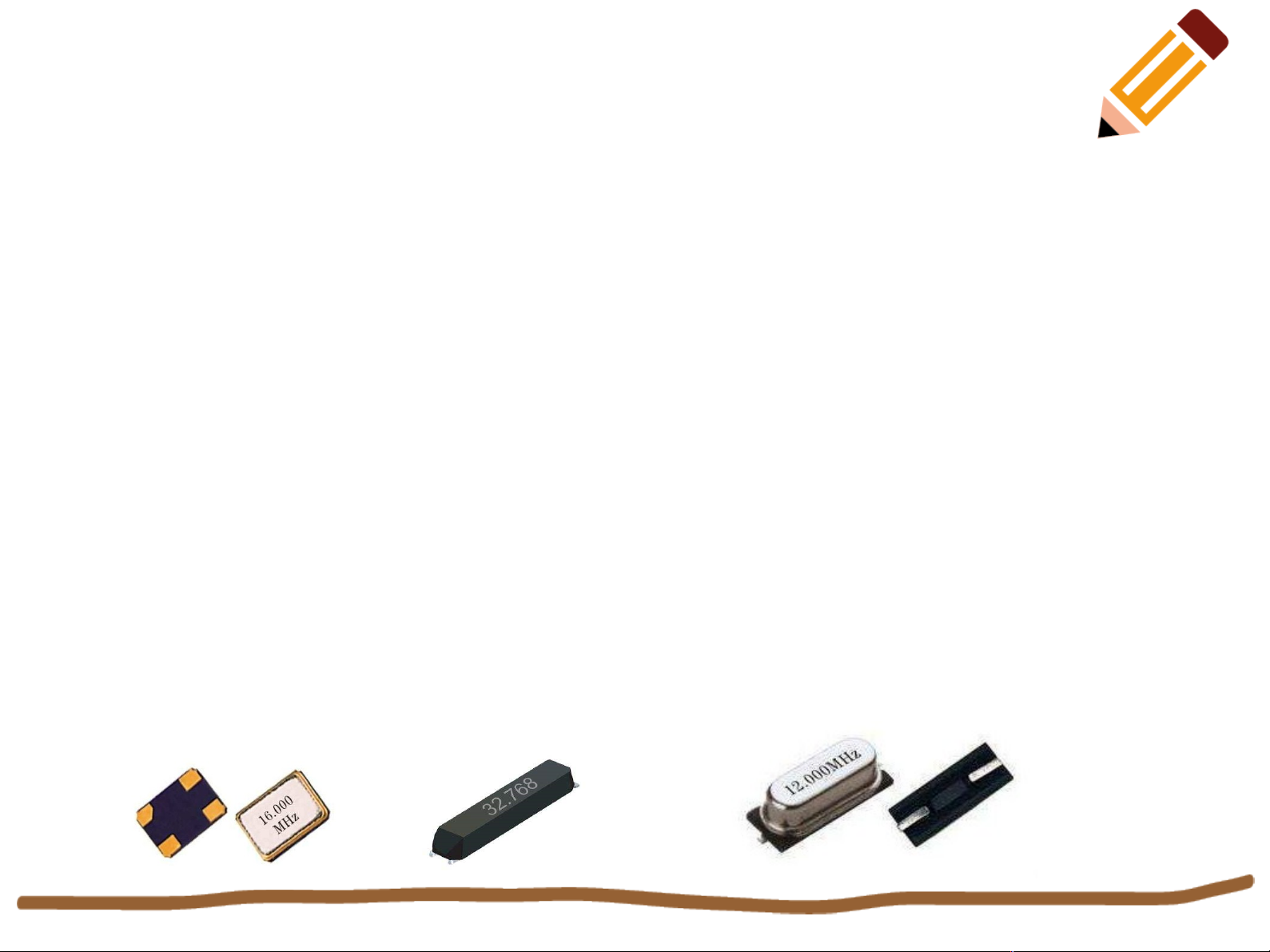

晶体（振）的识别
晶体振荡器是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英
晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶
体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封
装的。
晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶
振、温控晶振等。在测试和使用时所供直流电源应没有足以影响其准确度的纹波含
量，交流电压应无瞬变过程。
晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振（谐振）
的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡
器）。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以
“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。石英晶体振荡
器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。石英晶体振荡器是利用
石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC共同作用来
工作的。振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V电压来维持工
作。振荡器比谐振器多了一个重要技术参数：谐振电阻（RR），谐振器没有电阻要
求。RR的大小直接影响电路的性能，因此这是各商家竞争的一个重要参数。晶体的测
量须用专业仪器：频率计
