SMT 基础知识 ● 阻的 电 识 别 电阻在 电路 中用“ R”加数 字表示 ，如 ：R1表示 编号 为1的电阻 。电 阻在电 路中的 主要 作用为： 分流 、限 流、分 压、 偏置等 。 一、 参数识 别：电 阻的单 位为欧 姆（Ω ），倍 率单位 有：千 欧（K Ω），兆 欧（M Ω）等 。换算 方法是 ： 1 1 兆欧 兆欧 =100 0 =100 0 千欧 千欧 =10 00000 =10 00000 欧 欧 1 1 M=10…
SMT基础知识
●
SMT物料封装（三）
SMT基础知识
●
阻的电 识别
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为：分流、限
流、分压、偏置等。
一、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：
1
1
兆欧
兆欧
=1000
=1000
千欧
千欧
=1000000
=1000000
欧
欧
1
1
M=1000K=1000000
M=1000K=1000000
欧
欧
1K
1K
＝
＝
1000
1000
欧
欧
1
1
） 非精密电阻
） 非精密电阻
(
(
误差
误差
±5%
±5%
甚至更高
甚至更高
)
)
的贴片电阻一般用数标法
的贴片电阻一般用数标法
:
:
三位数字标印在电阻器上，其中前两位表示为有效数字，第三位是几就在后面写上几个零（0603规格以
下的物料本体体积太小，无法印刷字符，即使印刷了肉眼也无法识别，这种直接印刷阻值的方法在早期
的SMT物料上是可行的，今天的SMT物料已很难见到了）；
例如： 一颗电阻本体上印有473则表示电阻值为47000欧=47千欧也可以写成47K欧，100欧的电阻本体
上印字为101。
2）小于10欧的电阻值用字母R与二位数字表示：
5R6=5.6欧 R82=0.82欧
3）精密电阻有三种表示方法
（a）用四位数表示，前三位为有效数字，最后一位是几就在后面加上几个零。
（b）用三位数字表示，在数字下面加一个下划线表示。
（c）采用两位数字和一位字母来表示，这种属于E96系列。
例如：“65A”表示：4.64*100=464Ω
SMT基础知识
●
阻的 －－排阻电 识别

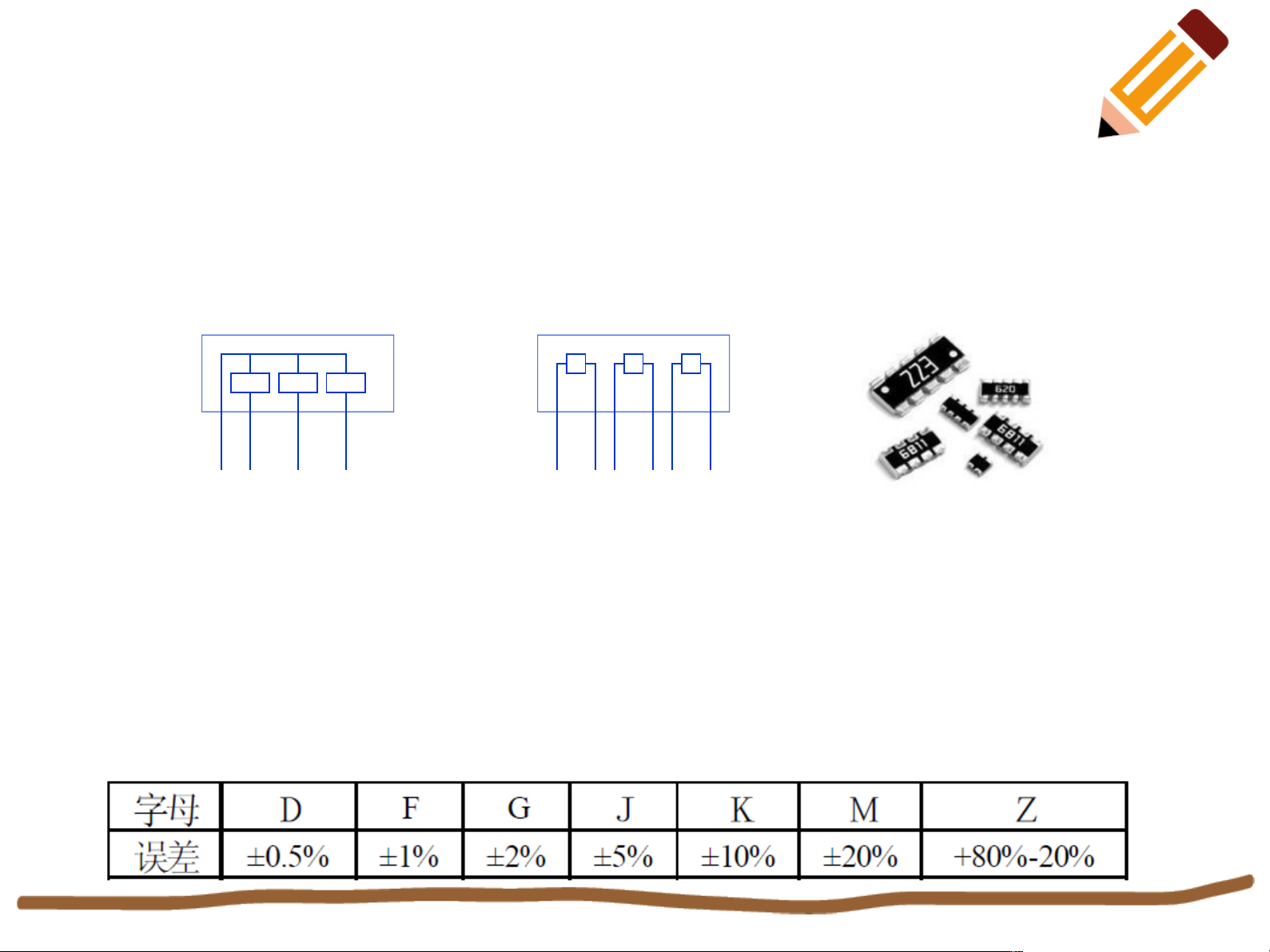

排阻是由若干个电阻组合，它有多个脚，有A型(RN)和B型(RP)两种：A有一
个公共端，其他各引脚与公共脚之间的电阻为R：B型(RP)是相邻两脚的电阻
为R
(RN） （RP）
识别方法与电阻相同，如“330”为33Ω排阻，RN型是有方向的，有圆点一脚
为公共脚，RP型没有公共脚。
另SMD型排阻，通常用RP**表示，如10K OHM-8P4R表示8个脚由4个独立电阻组
成，阻值为10K OHM的排阻
*电阻的误差： 103J表示该电阻的阻值为10K欧（10000欧），误差为±5%
