焊接检查之目视检查
1.目视检查是SMT行业最基础的检查手段，随着电子产品小型化、智能化发展现在已
经逐步被AOI（自动光学检查）、ICT（自动在线测试仪）、X－RAY等设备替代；
2.目视检查人员需要有基本的培训，在持续的作业过程中需要集中注意力；
3.SMT行业的外观检查有自己的行业标准IPC-A-610F（电子装联可接收标准）；
4.作业人员应做好防静电保护工作，熟悉所有的不良现象及判定标准；
5.针对制造过程中容易出现质量问题的地方应列为重点检查项目，在作业指导书中列
出并对检查人员进行专项培训；
6.作业过程中应轻拿轻放，避免造成撞件、划伤等不良现象；
7.检查好的板应做好标识放入合格品区域，不良品应放入不良品区，避免不良品混入
良品导致不良品流出至下工序或客户端。
SMT基础知识
●
SMT工 流程管理要点艺
焊接检查之 AOI检查
1.电子元件的小型化发展导致原来的目视检查已经无法适应，AOI检查在SMT行业中
的应用越来越普及；
2.AOI分在线式与离线式，在线式价格高品质控制效果好，适合大批量生产；离线式
适合小批量多品种的生产模式，在资金预算不足的情况下是替代目视检查的最好方
法；
3.在一些对品质控制要求较高的贴片工厂均选用在线式AOI来实现质量检查与制程监
控；有屏蔽盖的产品不适合用AOI进行检查，因为此时元件基本都被屏蔽遮盖了。
注意事项：
（1）调整轨道大小时注意夹具不能压住元件，带贴片夹具检查时无此风险；
（2）必须认真查看电脑显示的每一个不良点，不能漏贴不良标签。
（3）在操作过程中如发现异常情况应及时报告班组长或工艺人员。
（4）对机器进行日常保养时不能用抹布抹掉轨道的润滑油，不能触碰相机部分。
SMT基础知识
●
SMT工 流程管理要点艺
焊接检查之 X-ray检查
随着元件封装的发展，一些新型封装的元件引脚在元件底部，传统的检查手段已经无
法适应，X-RAY射线检查开始在SMT行业应用。X-RAY在SMT行业主要用于不良品分
析和制程抽检，在线式X-RAY太昂贵一般工厂都不会选择。
1.使用X-RAY是须注意作业安全，红灯亮时禁止打开铅玻璃门，绿灯亮起时才可以打
开铅玻璃门。
2.X-RAY操作人员必须过专业培训，熟悉作业安全要求，对X-RAY形成的图像有足够
的判定能力。
3.每次抽检完成后须抓取图片存档，当发生质量异常时方便追溯。如果是人为判定失
误就须对作业人员都教育培训。

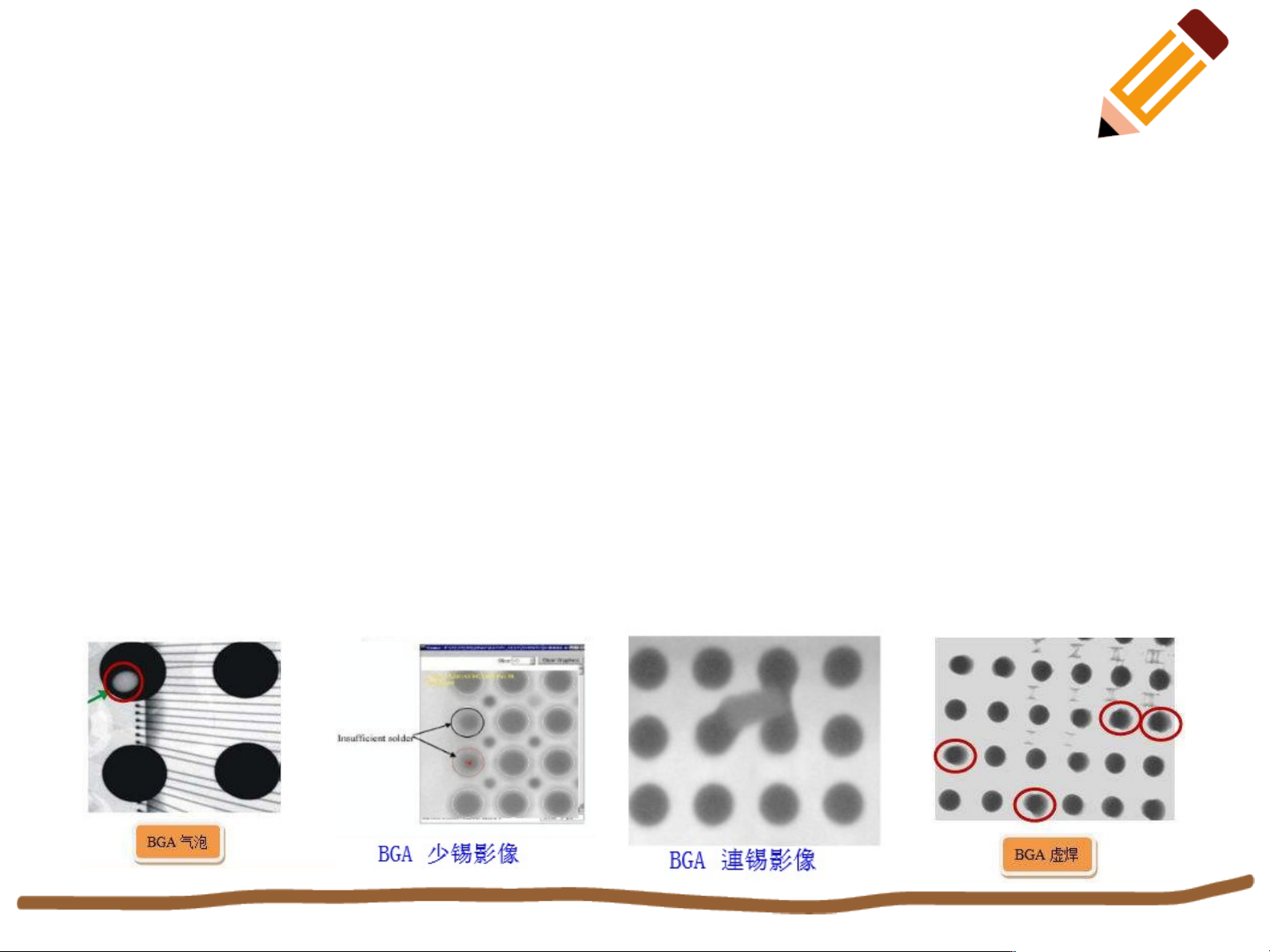

以下为常见的BGA焊接不良图片
