SMT 基础知识 ● IC （集成路）的电识别集成电路（ integrat ed circuit ）是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成…

SMT基础知识

●

晶体（振）的识别

晶体振荡器是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英

晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部添加IC组成振荡电路的晶

体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封

装的。

晶振有着不同使用要求及特点，通分为以下几类：普通晶振、温补晶振、压控晶

振、温控晶振等。在测试和使用时所供直流电源应没有足以影响其准确度的纹波含

量，交流电压应无瞬变过程。

晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振（谐振）

的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡

器）。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以

“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。石英晶体振荡

器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。石英晶体振荡器是利用

石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC共同作用来

工作的。振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V电压来维持工

作。振荡器比谐振器多了一个重要技术参数：谐振电阻（RR），谐振器没有电阻要

求。RR的大小直接影响电路的性能，因此这是各商家竞争的一个重要参数。晶体的测

量须用专业仪器：频率计

SMT基础知识

●

IC（集成路）的电识别

集成电路（integrated circuit）是一种微型电子器件或部件。采用一定的工艺，把一个

电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几

小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微

型结构；其中所有元件在结构上已组成一个整体，使电子元件向着微小型化、低功

耗、智能化和高可靠性方面迈进了一大步。它在电路中用字母“IC”表示。集成电路发

明者为杰克·基尔比（基于锗（Ge）的集成电路）和罗伯特·诺伊思（基于硅（Si）的

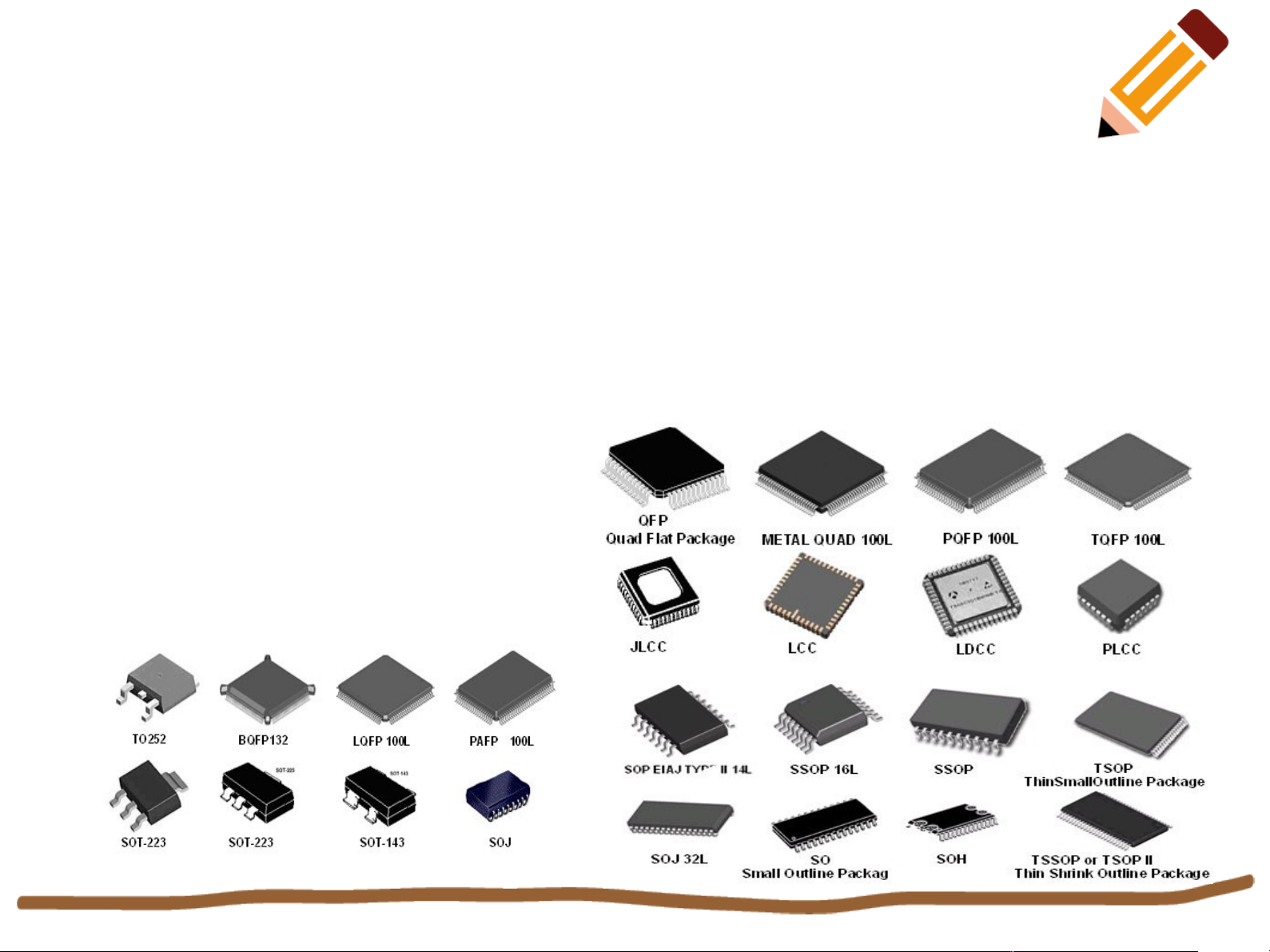

集成电路）。贴片IC 的封装有很多种，下图列出部分封装形式的图片。

多引脚的IC贴装时须注意方向。

第一引脚标识方法有以下几种：

1.用圆点标示；

2.用标识线标示；

3.用缺口或缺角标示；

4.用凹槽或圆孔标示；

5.用文字标示，正对文字左下角为第一脚

SMT基础知识

●

接器的连识别

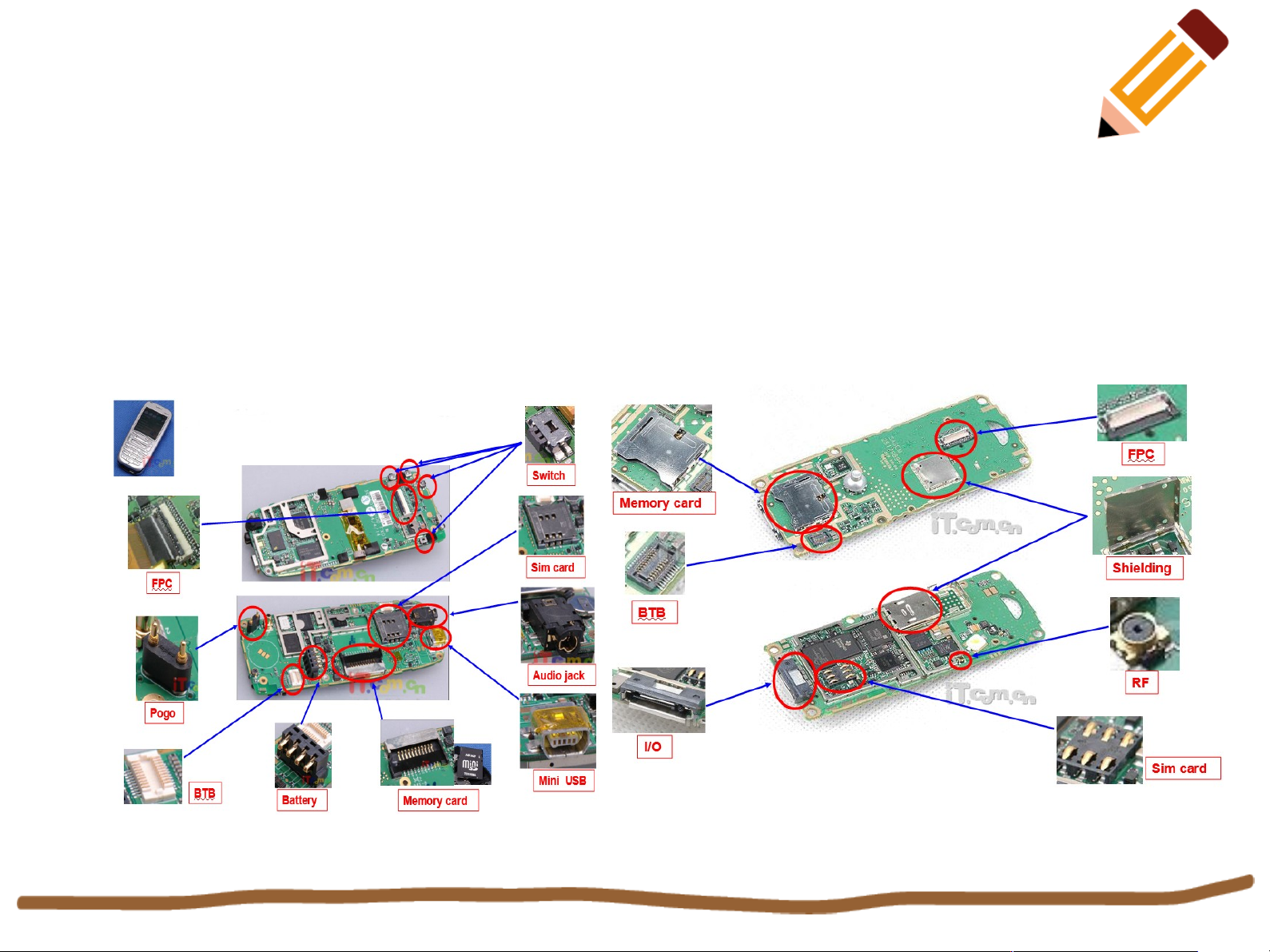

手机连接器是手机中重要的电子元器件，它们的好坏直接关系到手机的质量和其使用

的可靠性。手机绝大部分的售后质量问题也大多与连接器相关。手机所使用的连接器

种类根据其产品的不同而略有差异，平均使用数量约在5～9种之间（5-10多个不等，

RF，USB，Audio Jack 或DC Jack，Battery Conn等，有些手机，仅仅RF连接器就

用3个），产品种类可以分为内部的FPC连接器及板对板连接器、外部连接的I/O连接

器，以及电池、SIM卡连接器和Camera Socket等。
