2.メンテナンス作業の準備
本書でこれから説明する作業は、マシンの性能を維持するために使用している間に機能が徐々に失われる可能
性のある部品 ( 消耗品 ) などの交換方法を中心に書かれています。さらに、故障時にはユーザーレベルで簡単に
交換できる部品についても同様に説明します。
2.1 消耗品と交換部品 ( 故障時 )
2.1.1 消耗品
消耗品とは、使用している間に徐々に機能が失われる可能性のある部品を示しています。本機では下記の部品
が消耗品としてメンテナンス時の交換を行います。

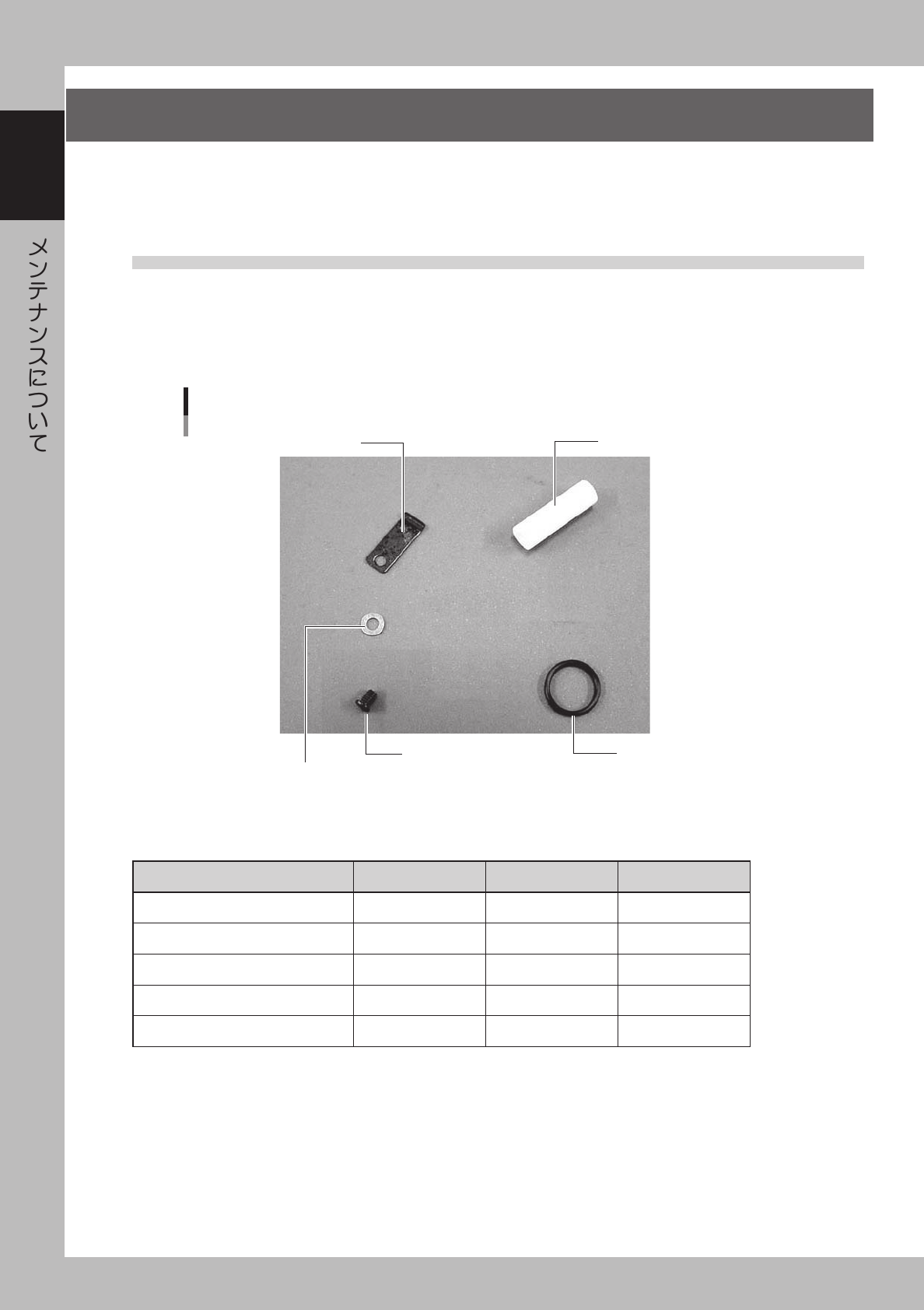

消耗品
同梱品
エジェクターフィルター
エジェクターOリング
ノズル板バネ
ノズル板バネ固定用ネジ
ノズル板バネ固定用ワッシャー
42100-E5-00
■ 消耗品リスト
同梱品
名称 部品名称 部品番号 備考
ノズル板バネ
LEAFSPRING KG7-M7137-A0X
ノズル板バネ固定用ネジ
SCREW KG7-M7169-00X
ノズル板バネ固定用ワッシャー
WASHER KG7-M7170-00X
エジェクターフィルター
FILTER K46-M8527-C0X
エジェクター O リング
O-RING 90990-17J010
1-3
1
消耗品
オプション購入品
コンベアベルト
フィーダーエアジョイント
ノズル81A ノズル83A
ノズル82A ノズル84A
42101-E5-00
■ 消耗品リスト
オプション購入品
名称 部品名称 部品番号 備考
コンベアベルト
BELT, CONVEYOR LC2-M911M-00X 搬送用
フィーダーエアジョイント
AIR JOINT KG2-M3407-A0X
ノズル各種
NOZZLE 81A KV8-M7710-A1X
NOZZLE 82A KVL-M7720-A0X
NOZZLE 83A KV8-M7730-00X
NOZZLE 84A KV8-M7740-A0X
1-4
1
2.1.2 交換部品( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあるが、交換作業後
マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明します。
交換部品
故障時
エジェクターバルブ
コンベアユニットバルブ
フィーダーバルブ
42102-E5-00
■ 消耗品リスト
オプション購入品
名称 部品名称 部品番号 備考
フィーダーバルブ
VALVE KGA-M37P0-00X フィーダー駆動用
エジェクターバルブ
VALVE KM5-M7174-11X 真空発生器用
コンベアユニット用バルブ
VALVE LC2-M9121-40X メインストッパーなど
