3-9 3 2 . 4 エ ア / ミ ス ト フ ィ ル タ ー の 点 検 ・ 清 掃 エ ア コ ン プ レ ッ サ ー 内 の オ イ ル 、 水 、 不 純 物 な ど が マ シ ン 内 に 入 り 込 ま な い よ う に 、 エ ア / ミ ス ト フ ィ ル タ ー が 使 用 さ れ て い ま す 。 こ れ ら の フ ィ ル タ ー の 点 検 ・ 清 掃 方 法 を 下 記 に 示 し ま す 。 （ …
3-8
3

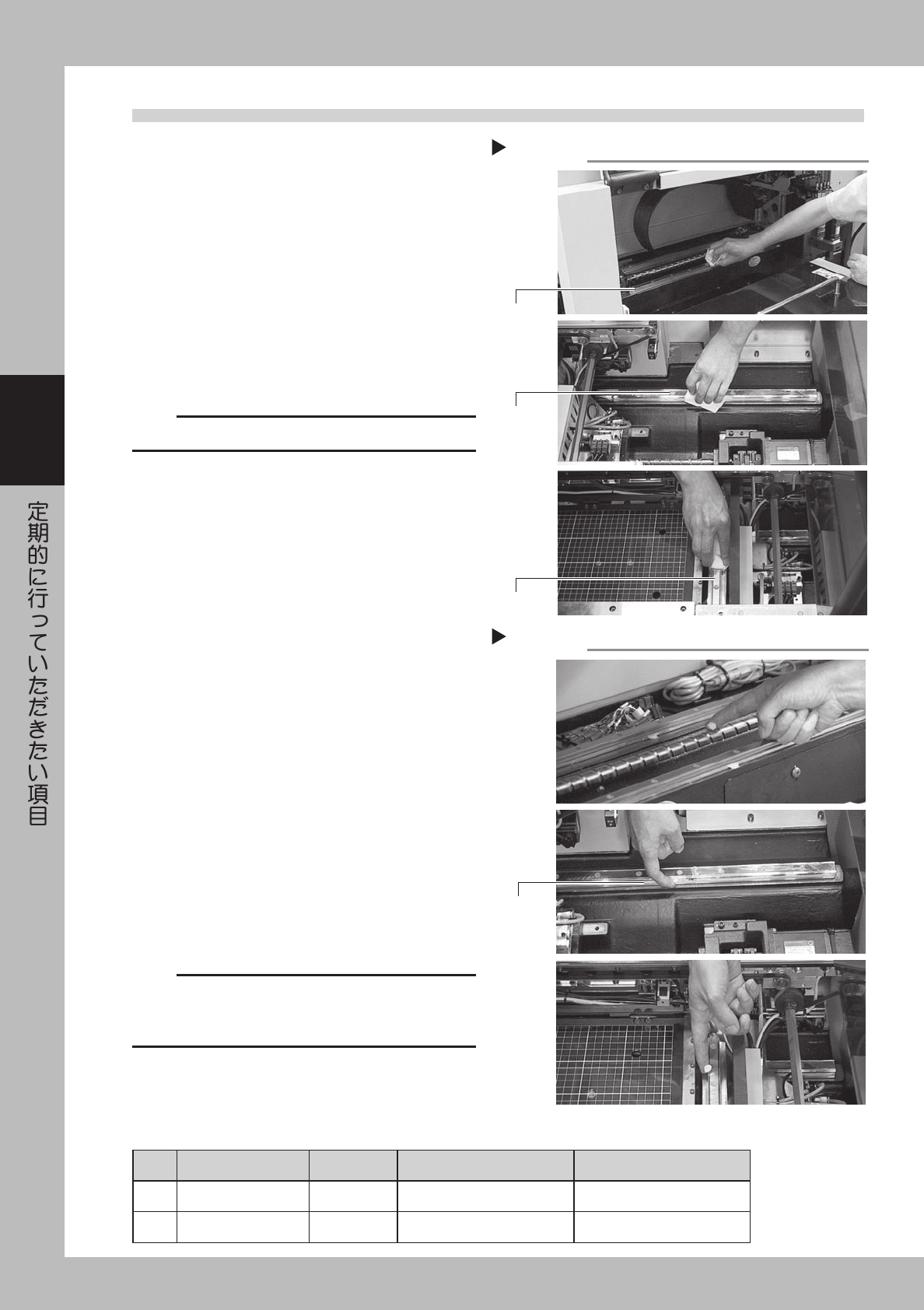

2.3 X,Y,W 軸リニアガイドの清掃・給油
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
リニアガイドを拭きます。
1. 各軸を片端に移動させてから、リニアガイド
全体をゴミが発生しないペーパーウエスなど
で拭きます。
2. 各軸を反対側に移動させて、リニアガイドを
ゴミが発生しないペーパーウエスなどで拭き
ます。
42319-E5-00
c
注意
リニアガイドレールの移動溝部も丁寧に拭いてください。
3
グリスを塗ります。
手にグリスを付けてリニアガイドの表面および
リード溝部に均一に塗ってください。
42320-E5-00
4
余分なグリスを拭き取ります。
手で軸を数回移動させた後、余ったグリスを拭き
取ります。
5
グリスの状態を確認します。(X、Y 軸 )
1. カバーを閉めて非常停止を解除します。
2. ウォームアップ運転を 8 分間程行います。
e
3. 停止後、非常停止ボタンを押してリニアガイ
ドおよびグリスニップル部に溜まったグリス
を拭き取ります。
6
もう一度グリスの状態を確認します。
(X、Y 軸 )
1. カバーを閉めて非常停止を解除します。
2. ウォームアップ運転を 8 分間程度行います。
e
3. 停止後、非常停止ボタンを押してリニアガイ
ドおよびグリスニップル部に溜まったグリス
を拭き取ります。
c
注意
最終的にはグリス溜まりがなくなる状態まで上記の作業を
行ってください。グリスが残ったまま生産を行うと飛散し
て生産に影響する場合があります
■ グリス一覧
リニアガイド
No. セクション 名称 種類 作業方法
1 X、Y 軸 NSL リチューム系 グリスガン
2 W 軸 NSL リチューム系 手塗り
リニアガイドの清掃
Step 2
Y軸ガイド
X軸ガイド
W軸ガイド
リニアガイドのグリスアップ
Step 3
移動溝部
3-9
3

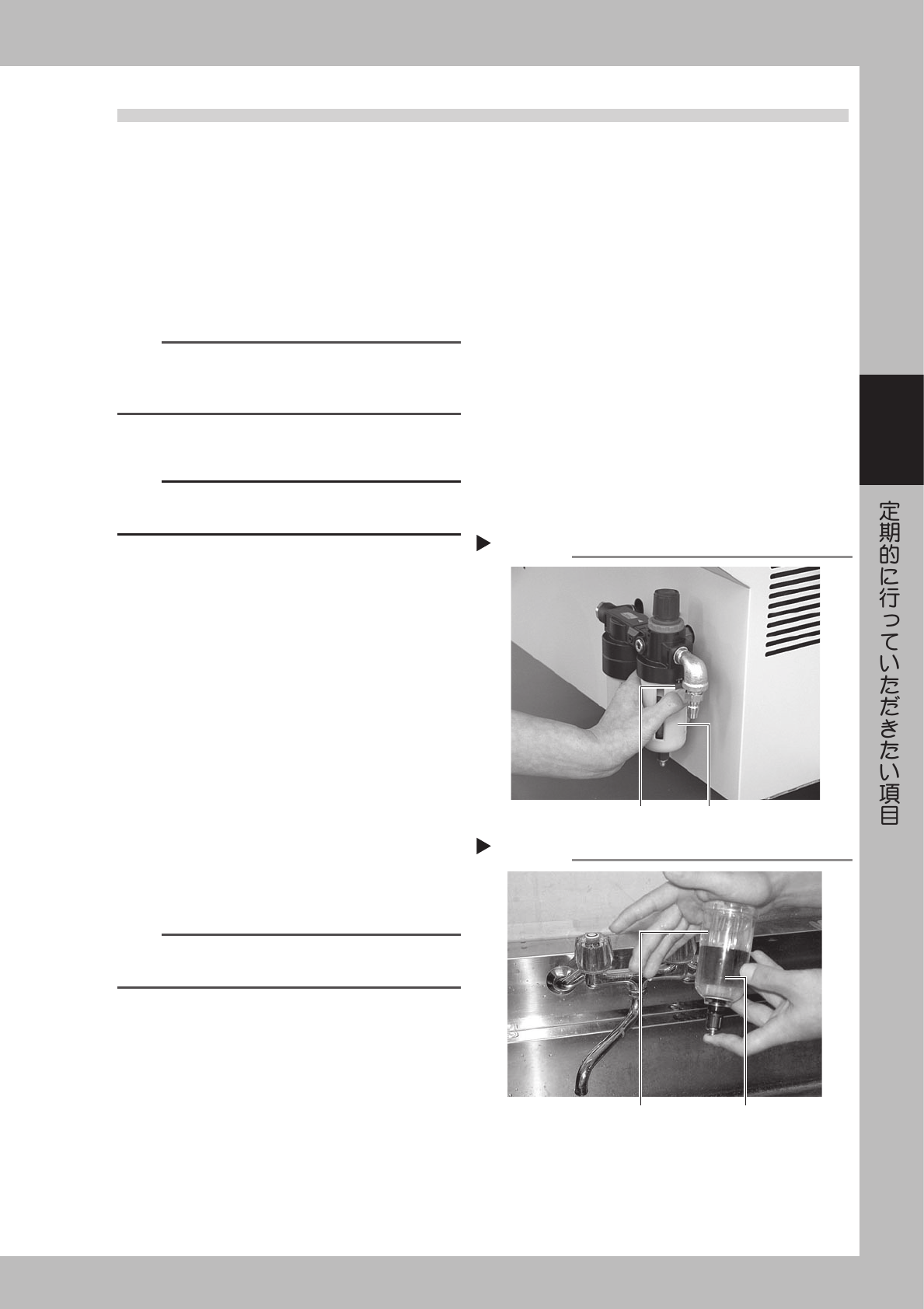

2.4 エア / ミストフィルターの点検・清掃
エアコンプレッサー内のオイル、水、不純物などがマシン内に入り込まないように、エア / ミストフィルター
が使用されています。これらのフィルターの点検・清掃方法を下記に示します。（エアカプラーに近い方がエア
フィルター、遠い方がミストフィルターです。）
■フィルターカップの清掃
1
カップ内をチェックします。
カップ内にオイルまたは水が入っているか確認し
てください。汚れている場合は、以下の手順に従っ
て清掃してください。
参考
カップ下端のドレインコックは、オートドレインタイプで
す。カップ内に油や水が溜まると自動的に排出しますので、
ホースなどを取り付けておくことをお勧めします。
2
エアカプラーを外します。
c
注意
オイル、水、不純物などが飛散しないように注意してくだ
さい。
3
カップを取り外します。
カップの赤いボタンを押しながら IN 側にいっぱ
いまで回し、下に引き抜いてください。
42321-E5-10
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
42322-E5-00
5
カップを取り付けます。
1. カップの赤いボタンを IN 側に合わせ、カップ
を上に押し上げます。
2. カチンと音がするまでカップを LOCK 側に回
してください。
n
要点
引き続きフィルターの清掃を行う場合は、カップを取り外
したまま次項「フィルターの清掃」に移ってください。
6
エアカプラーを取付けます。
エアカプラーを接続して、エア漏れがないことを
確認してください。
カップの洗浄
Step 4
フィルターカップ 水または薄めた中性洗剤
カップ取り外し
Step 3
フィルターカップ
赤いボタン
3-10
3

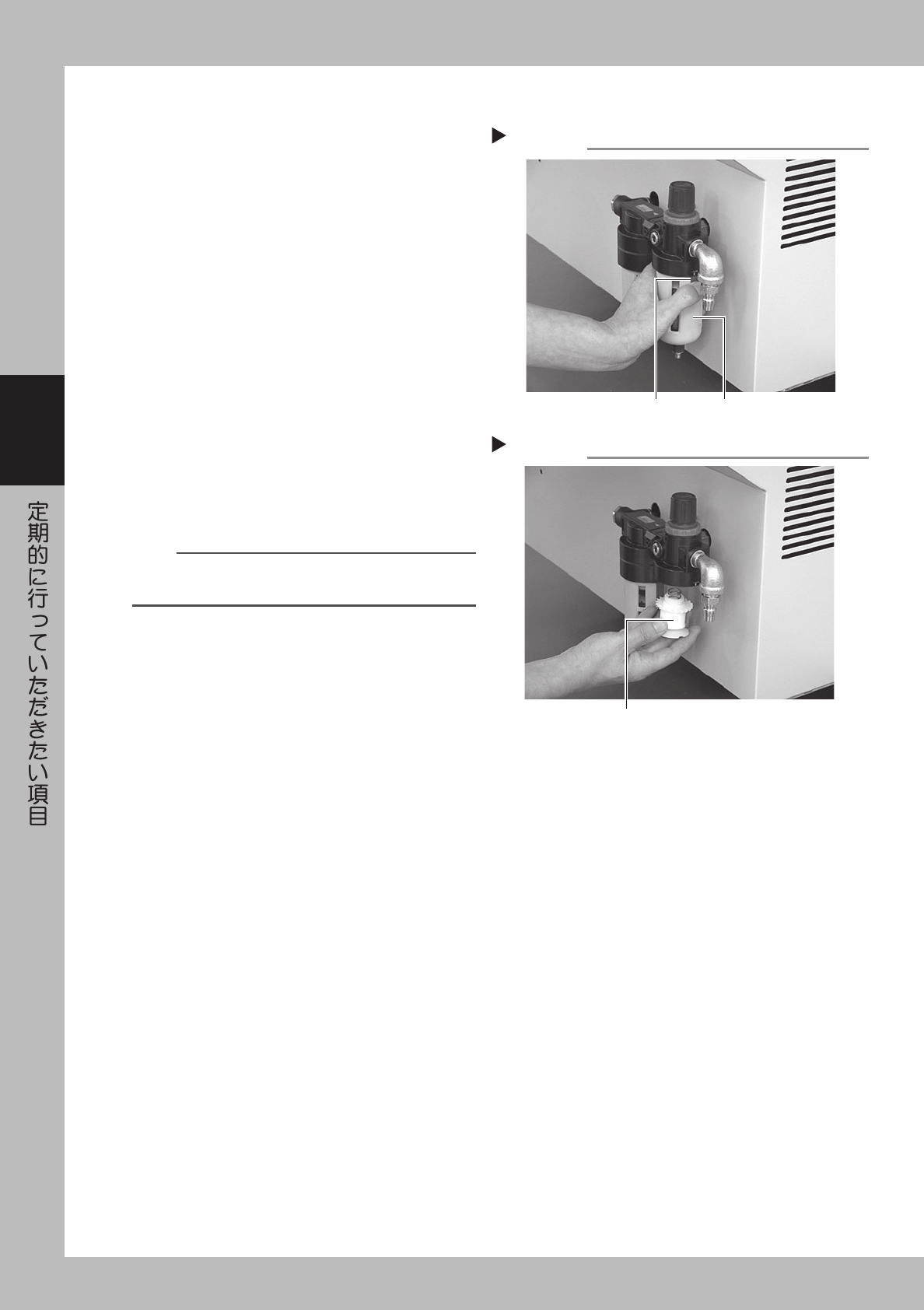

■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
42323-E5-10
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
42324-E5-10
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。
カップ取り外し
Step 1
フィルターカップ
赤いボタン
エアフィルターの取り付け
Step 4
フィルター
