3-10 3 ■ フ ィ ル タ ー の 清 掃 1 フ ィ ル タ ー カ ッ プ を 取 り 外 し ま す 。 前 項 「 フ ィ ル タ ー カ ッ プ の 清 掃 」 を 参 照 し て く だ さ い 。 2 エ ア フ ィ ル タ ー を 取 り 外 し ま す 。 白 い 部 分 を ね じ っ て ( 上 か ら 見 て 時 計 方 向 に ) フ ィ ル タ ー を 取 り 外 し て く だ さ い 。…
3-9
3
2.4 エア / ミストフィルターの点検・清掃
エアコンプレッサー内のオイル、水、不純物などがマシン内に入り込まないように、エア / ミストフィルター
が使用されています。これらのフィルターの点検・清掃方法を下記に示します。（エアカプラーに近い方がエア
フィルター、遠い方がミストフィルターです。）
■フィルターカップの清掃
1
カップ内をチェックします。
カップ内にオイルまたは水が入っているか確認し
てください。汚れている場合は、以下の手順に従っ
て清掃してください。
参考
カップ下端のドレインコックは、オートドレインタイプで
す。カップ内に油や水が溜まると自動的に排出しますので、
ホースなどを取り付けておくことをお勧めします。
2
エアカプラーを外します。
c
注意
オイル、水、不純物などが飛散しないように注意してくだ
さい。
3
カップを取り外します。
カップの赤いボタンを押しながら IN 側にいっぱ
いまで回し、下に引き抜いてください。
42321-E5-10
4
カップ内の汚れを清掃します。
1. カップを軽く水洗いします。
2. 水で薄めた中性洗剤でさらに中を洗います。
3. エアブローした後、ウエスなどで水分を拭き
取ります。
42322-E5-00
5
カップを取り付けます。
1. カップの赤いボタンを IN 側に合わせ、カップ
を上に押し上げます。
2. カチンと音がするまでカップを LOCK 側に回
してください。
n
要点
引き続きフィルターの清掃を行う場合は、カップを取り外
したまま次項「フィルターの清掃」に移ってください。
6
エアカプラーを取付けます。
エアカプラーを接続して、エア漏れがないことを
確認してください。
カップの洗浄
Step 4
フィルターカップ 水または薄めた中性洗剤
カップ取り外し
Step 3
フィルターカップ
赤いボタン
3-10
3
■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
42323-E5-10
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
42324-E5-10
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。
カップ取り外し
Step 1
フィルターカップ
赤いボタン
エアフィルターの取り付け
Step 4
フィルター
3-11
3

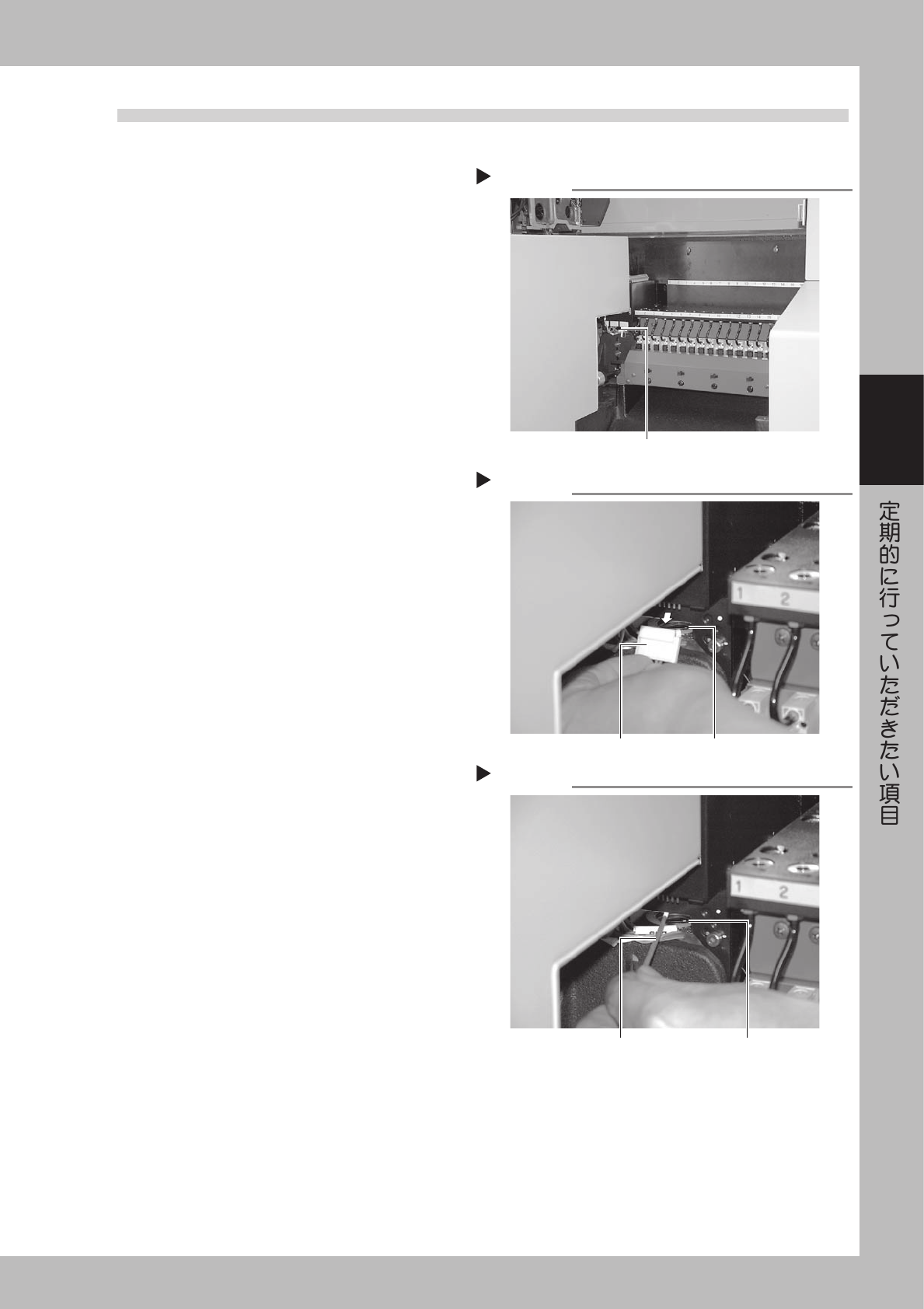

2.5 カメラレンズの清掃
ホコリや何らかの原因でレンズが汚れる場合がありますので定期的に清掃することをお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
全てのフィーダーを外します。
フィーダーを外さないと作業が行えませんので全
てのフィーダーを取り外してください。
42340-E5-00
3
コネクターを外します。
カメラユニットの手前右側にあるコネクター
(CN7) を取り外してください。ペンライトなどで
カメラ照明の真上から照らすとカメラレンズが見
えます。
42341-E5-00
4
カメラレンズを清掃します。
1. ブローブラシで大まかなホコリを飛ばします。
2. 綿棒にレンズクリーナー液を数滴付けてレン
ズの汚れを拭き取ってください。
42342-E5-00
5
コネクターを元に戻します。
コネクター (CN7) を元の位置に取り付けてくださ
い。
レンズの清掃
Step 4
カメラレンズレンズクリーナー液をつけた綿棒
コネクターの取り外し
Step 3
カメラレンズコネクター(CN7)
フィーダーの取り外し
Step 2
カメラユニット
