2-7
2

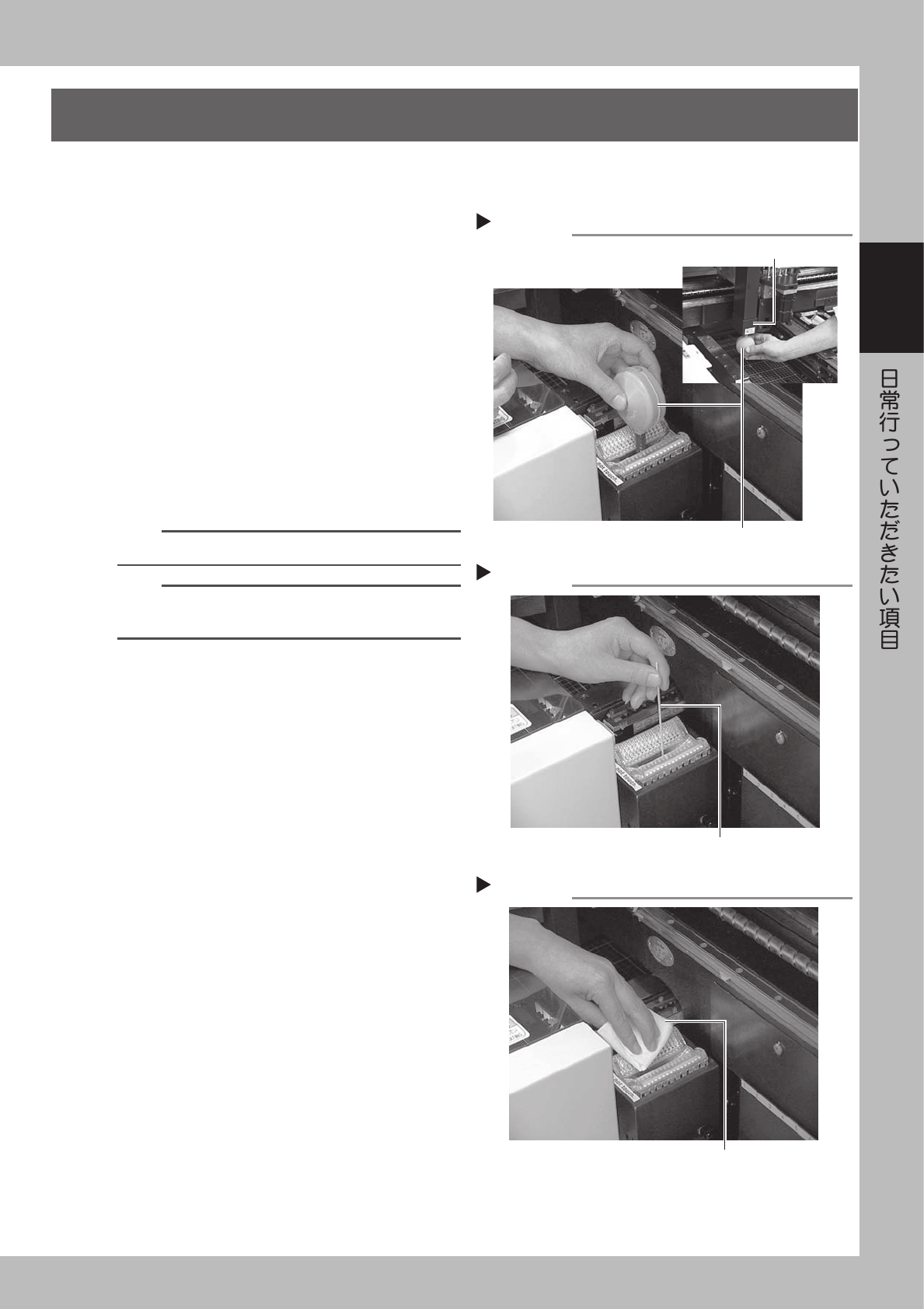

5.カメラ照明の清掃
カメラ照明上にホコリが付いていると、部品認識エラーの原因となる可能性があります。
これを防ぐために定期的に点検・清掃することをお勧めします。
1
光学系ブラシでホコリを取り除きます。
カメラ照明およびハーフミラーを光学系ブラシで
ホコリを取り払ってください。
42207-E5-10
2
綿棒でハーフミラーを拭きます。
綿棒にレンズクリーナーを数滴付けてハーフミ
ラーを拭いてください。
42208-E5-00
3
ウエスでカメラ照明を拭きます。
ウエスにレンズクリーナーを数滴付けてカメラ照
明を拭いてください。
42209-E5-00
n
要点
ウエスはホコリの出ないものを使用してください。
参考
サイド照明付の照明（オプション）が有りますが、清掃方
法は同じように行ってください。
綿棒
Step 2
レンズクリーナー液を付けた綿棒
ウエス
Step 3
ホコリの出ないウエス
光学系ブラシ
Step 1
光学系ブラシ
フィデューシャルライト
第 3 章
定期的に行っていただきたい項目
目次
1. 毎週または隔週 3-1
1.1 ノズルの清掃 3-1
1.2 各軸のボールスクリューおよびリニアガイドの点検 3-3
2. 毎月または隔月 3-4
2.1 ノズルホルダーの清掃・給油 3-4
2.2 X,Y 軸ボールスクリューの清掃・給油 3-
6
2.3 X,Y,W 軸リニアガイドの清掃・給油 3-
8
2.4 エア / ミストフィルターの点検・清掃 3-9
2.5 カメラレンズの清掃 3-11
3. 6 ヶ月 3-12
3.1 エジェクターフィルターの清掃・交換 3-12
3.2 スプラインシャフトの清掃・給油 3-13
3-1
3
1.毎週または隔週
ここでは点検・清掃を中心に行います。

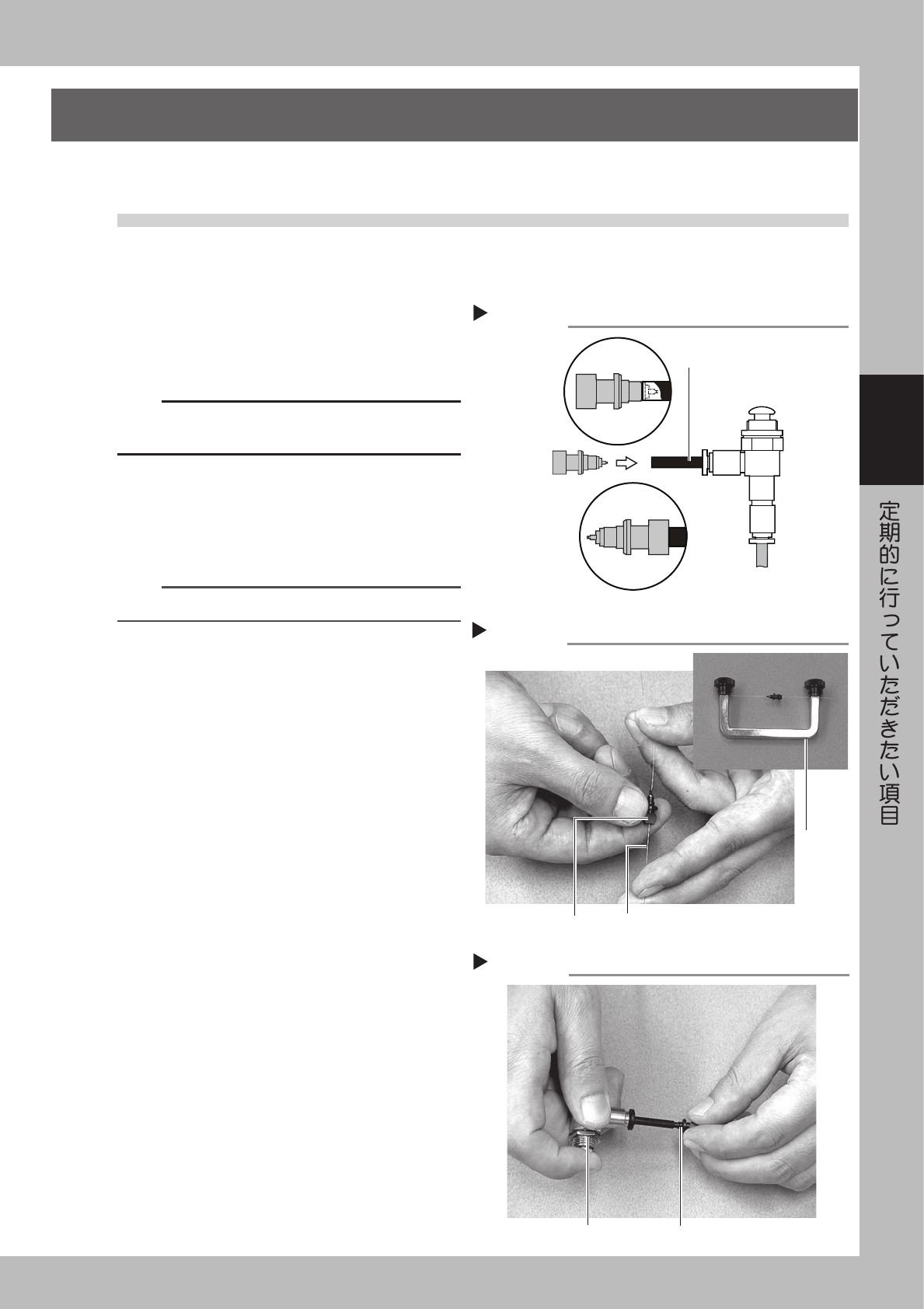

1.1 ノズルの清掃
ノズル先端にハンダが付着すると、ノズルを部品と誤認識してしまうことがあります。また、バフィング動作 ( ス
プリング動作 )の不良は吸着エラーの原因となります。これを防ぐために各ノズルの清掃を行ってください。
e
1
ノズルを取り外します。
非常停止ボタンを押して、ノズルを取り外してく
ださい。作業を安全に行うため、必ずマシンを非
常停止状態にしてください。
c
注意
ノズルステーションを装備したマシンは、必ずノズルをス
テーションに戻してください。
2
エアブローします。
ノズル内部をノズルの両サイドからエアガンで吹
いてください。
51300-E5-00
n
要点
汚れがひどい場合は、下記の Step3、4 を実行してください。
3
ノズル孔を清掃します。
ノズル孔にノズル清掃用ワイヤーを通して清掃し
てください。右図のように指に挟むか専用ハンド
ルを使ってワイヤーを固定してノズルを動かして
清掃します。
42301-E5-00
4
エアブローします。
ノズル清掃用ワイヤーを取り外して、ノズル内部
を Step2 と同様にエアガンで吹いてください。
42302-E5-00
ノズル孔の清掃
Step 3
専用
ハンドル
ノズル ノズル清掃用ワイヤー
エアブロー
Step 4
ノズルエアガン
エアブロー
Step 2
ノズル先端側を
差し込みブロー
エアチューブ(黒)
エアガン
(オプション)
エアチューブ(オレンジ)
エア供給部へ
ノズル取り付け側
からブロー
