4-1
4

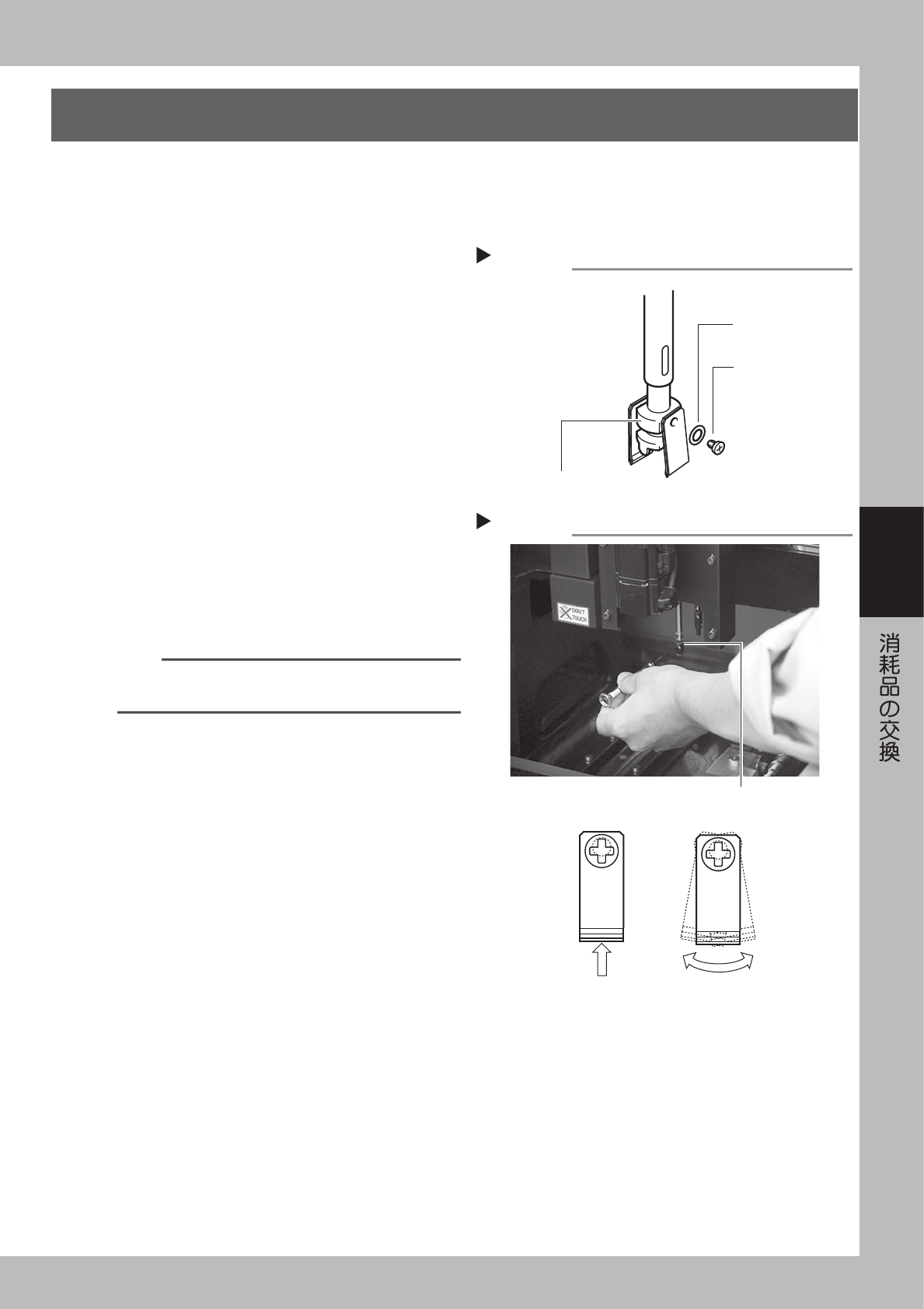

1.ノズル板バネ
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを取り外します。
交換したい板バネに付いているノズルを手で外し
てください。
3
ノズル板バネを外します。
シャフトを後ろから押さえながら、プラス精密ド
ライバーでネジを外し、不良の板バネをノズルホ
ルダーから取り外してください。
42400-E5-00
4
ノズル板バネを取り付けます。
シャフトを後ろから押さえながら、プラス精密ド
ライバーで取り付けネジを締めてください。この
とき、ワッシャーを付け忘れないでください。
42401-E5-10
5
取り付け状態を確認します。
1. 板バネとノズルの隙間を確認します。
2. ノズルの脱着を手で数回繰り返し、緩みがな
いか確認します。
参考
・板バネは、軽く上に押しながら取り付けてください。
・板バネは、左右に振れないように取り付けてください。
板バネを取り外す
Step 3
ノズル板バネ
固定用ワッシャー
ノズルホルダー
ノズル板バネ
固定用ネジ
板バネの取り付け
Step 4
ここを押さえながら取り付ける
上に押す 左右に振れない
4-2
4

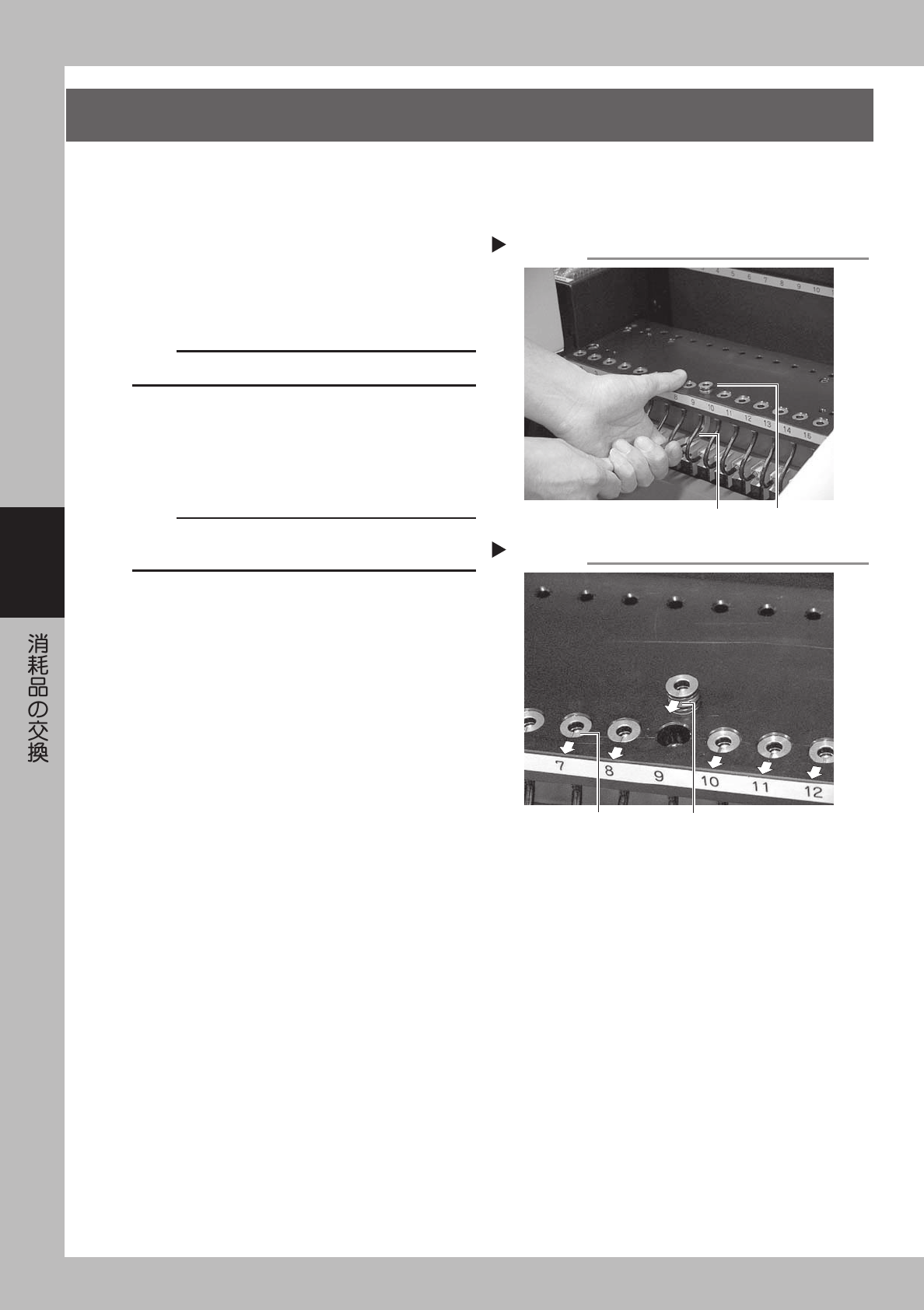

2.エアジョイント
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
42402-E5-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
42403-E5-00
c
注意
向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
エアジョイントの取り外し
Step 2
エアジョイント6角レンチ
エアジョイントの取り付け
Step 3
マークの向きマーク
4-3
4

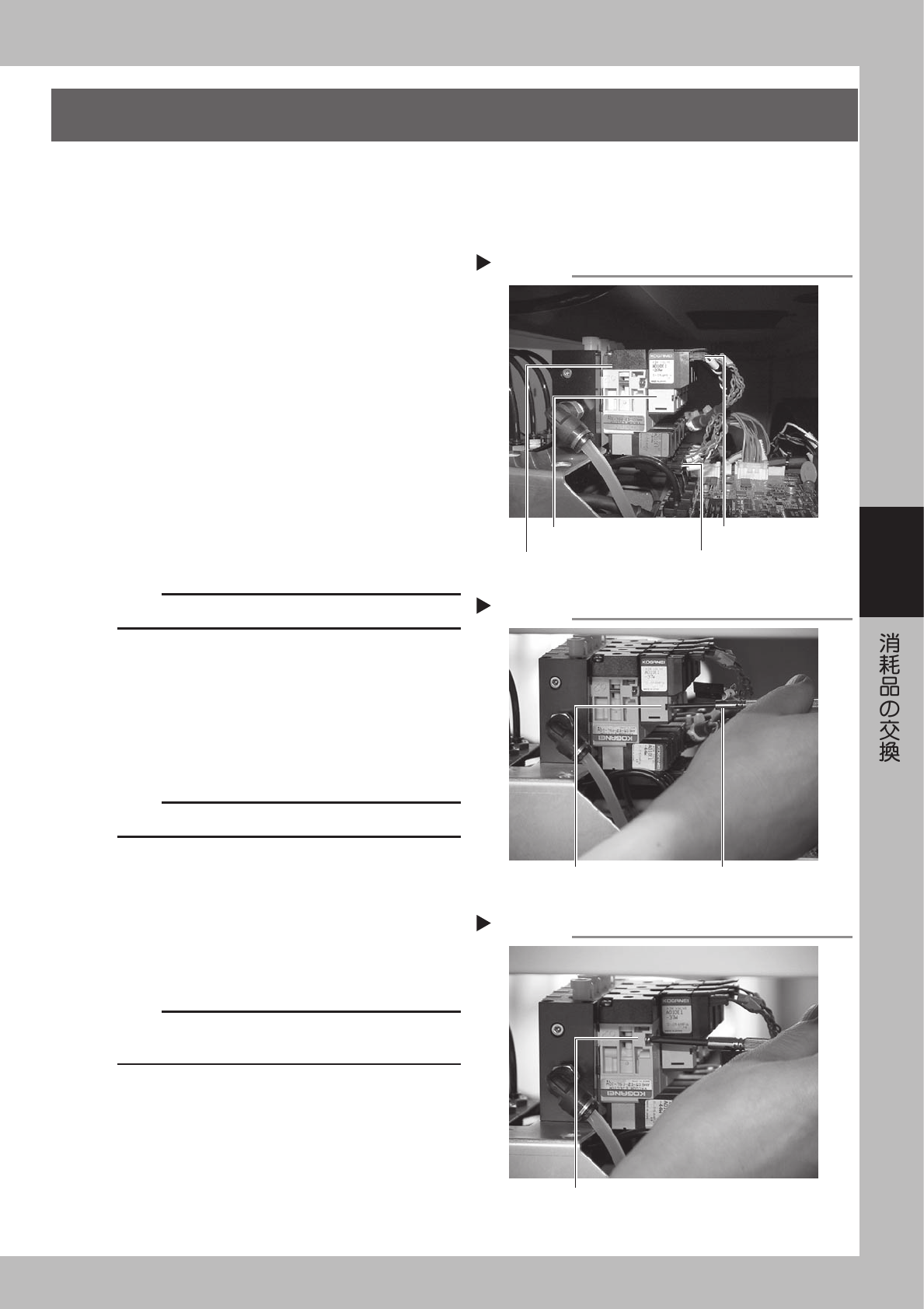

3.エジェクターバルブ
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
マシン左側面のカバーを開けてエアホースを取り
外してください。
3
ヘッドを作業位置に移動します。
1. ヘッド移動用ハンドルを持ってヘッドを手前
いっぱいまで移動します。
2. 正面カバーを開きます。
4
ブローバルブを取り外します。
1. ブローバルブコネクターを取り外します。
2. プラスの精密ドライバーを使ってブローバル
ブを取り外します。
42411-E5-00
42404-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
5
エジェクターバルブを取り外します。
1. エジェクターバルブコネクターを取り外しま
す。
2. プラスの精密ドライバーを使ってエジェク
ターバルブを取り外します。
42405-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
6
新しいエジェクターバルブを取り付け
ます。
1. Step4、5と逆の手順で新しいエジェクター
バルブを取り付けます。
2. 交換したヘッドのブローバルブコネクター、
エジェクターバルブコネクターを接続します。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、部品吸着などを
行って異常がないことを確認してください。
ブローバルブの取り外し
Step 4
精密ドライバー
このネジを2本外す
エジェクターバルブの取り外し
Step 5
このネジを2本外す
ヘッド部のバルブ
Step 4,5
ブローバルブコネクターブローバルブ
エジェクターバルブコネクターエジェクターバルブ
