3-10
3
■フィルターの清掃
1
フィルターカップを取り外します。
前項「フィルターカップの清掃」を参照してくだ
さい。
2
エアフィルターを取り外します。
白い部分をねじって( 上から見て時計方向に )
フィルターを取り外してください。
42323-E5-10
3
エアフィルターの汚れを清掃します。
エアガンでエアフィルターの汚れを吹き飛ばして
ください。汚れがひどくて除去できない場合は、
エアフィルターを交換してください。
4
エアフィルターを取り付けます。
白い部分をねじってエアフィルターを元どおりに
取り付けてください。
42324-E5-10
5
フィルターカップを取り付けます。
n
要点
上記と同様の手順でミストフィルターの清掃も行ってくだ
さい。
カップ取り外し
Step 1
フィルターカップ
赤いボタン
エアフィルターの取り付け
Step 4
フィルター

3-11
3
2.5 カメラレンズの清掃
ホコリや何らかの原因でレンズが汚れる場合がありますので定期的に清掃することをお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
全てのフィーダーを外します。
フィーダーを外さないと作業が行えませんので全
てのフィーダーを取り外してください。
42340-E5-00
3
コネクターを外します。
カメラユニットの手前右側にあるコネクター
(CN7) を取り外してください。ペンライトなどで
カメラ照明の真上から照らすとカメラレンズが見
えます。
42341-E5-00
4
カメラレンズを清掃します。
1. ブローブラシで大まかなホコリを飛ばします。
2. 綿棒にレンズクリーナー液を数滴付けてレン
ズの汚れを拭き取ってください。
42342-E5-00
5
コネクターを元に戻します。
コネクター (CN7) を元の位置に取り付けてくださ
い。
レンズの清掃
Step 4
カメラレンズレンズクリーナー液をつけた綿棒
コネクターの取り外し
Step 3
カメラレンズコネクター(CN7)
フィーダーの取り外し
Step 2
カメラユニット

3-12
3
3.6 ヶ月

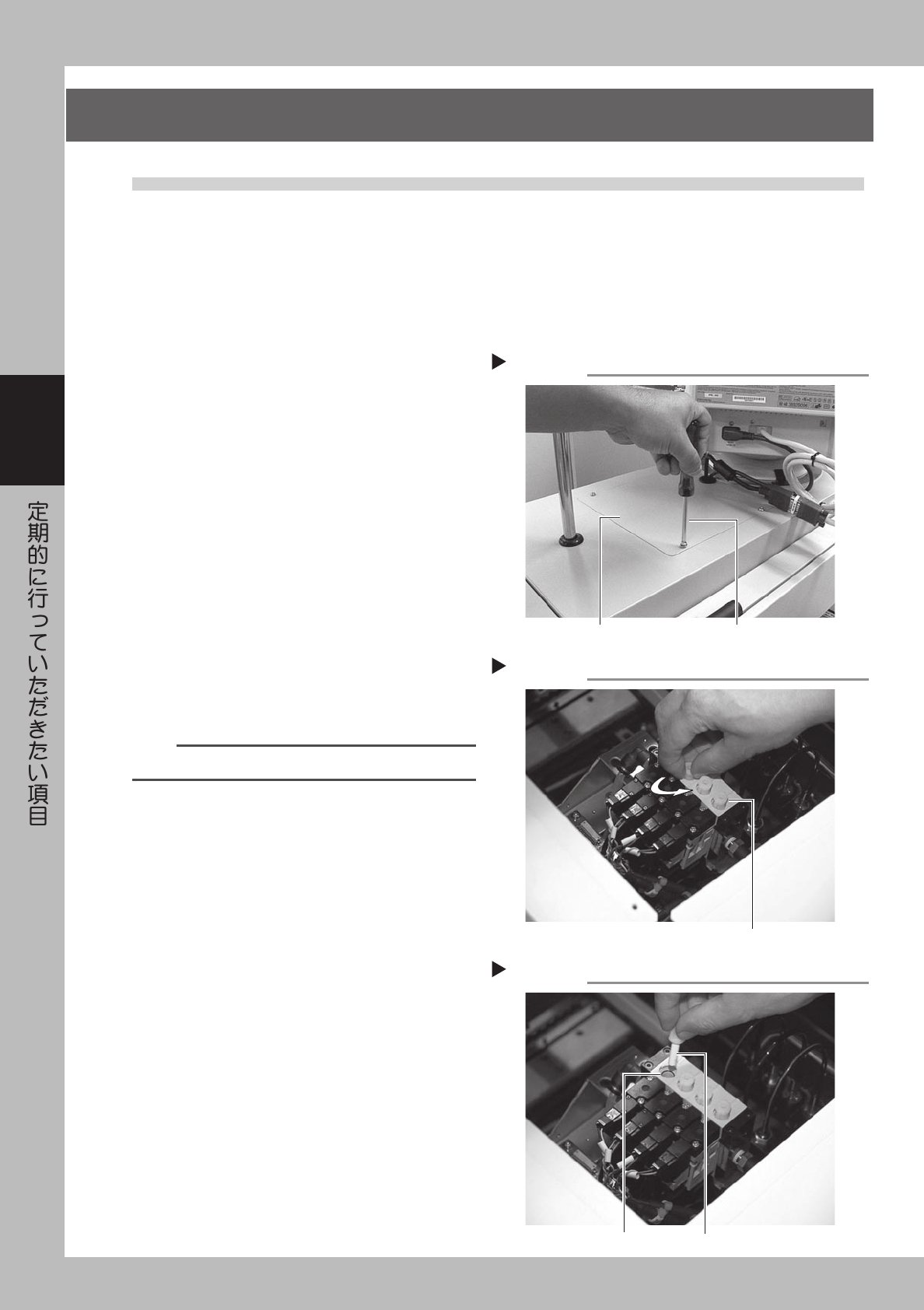

3.1 エジェクターフィルターの清掃・交換
供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
メンテナンスカバーを開けます。
プラスドライバーを使ってマシン上面のメンテナ
ンスカバーを取り外してください。
42330-E5-00
3
フィルターを取り出します。
フィルターキャップを緩めて取り外し、ピンセッ
トなどでフィルターを取り出してください。
42331-E5-00
4
フィルターを清掃します。
フィルターの汚れ具合が少量であれば、エアガン
で清掃して元に戻してください。
5
汚れがひどければ、フィルターを交換
します。
汚れがひどい、または変色している場合にはエア
フィルターを新しいものに交換します。
n
要点
稼働時間にもよりますが、交換の目安は半年に1回です。
6
フィルターキャップを取り付けます。
フィルターキャップにエアフィルターをはめて
ヘッドに取り付けてください。このとき、キャッ
プ部の O リングをヘッド側に取り付けておいてく
ださい。
42332-E5-00
7
メンテナンスカバーを取り付けます。
プラスドライバーを使ってマシン上面にメンテナ
ンスカバーを取り付けてください。
メンテナンスカバーを開ける
Step 2
プラスドライバーメンテナンスカバー
フィルターキャップを取り外す
Step 3
フィルターキャップ
フィルターを取り付ける
Step 6
キャップにはめたフィルターOリング
