3-4
3
2.毎月または隔月
ここでは点検後の清掃および給油を中心に行います。
2.1 ノズルホルダーの清掃・給油
ノズルホルダー部のバフィング（スプリング動作）状態が悪いと、吸着、認識、搭載すべてに影響します。定
期的（隔月）に IPA またはエタノールなど ( 以後アルコールと呼ぶ ) で洗浄し、タービン油を給油して動きがス
ムーズであることを確認してください。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを外し、ヘッドを下降させます。
清掃するヘッドのノズルを手で外してからジョイ
ント部を押してヘッドを下降させてください。
3
ノズルホルダーをアルコールに浸して
洗浄します。
1. ヘッドの下にウェスなどを敷きます。
2. フィルムケース程度の容器を用意し、アルコー
ルを八分目ほど入れます。
3. アルコールを入れた容器をノズルホルダーに
近づけ、ノズルホルダー全体をアルコールに
数秒ほど浸します。
4. アルコール容器を取り除いて、ノズルホルダー
を指で数回上下させます。
42314-E5-10
4
再度、アルコールに浸して洗浄します。
バフィング動作がスムーズになるまで、Step3、
4 を繰り返してください。
5
エアブローで異物を吹き飛ばします。
エアジョイント部にエアガンを差し込んでエアブ
ローしてください。エアブローの際にはヘッド先
端をウエスで押さえてください。
6
バフィング部に給油をし、動作を確認
します。
ノズルホルダー部給油用シリンジでバフィング部
にタービン油を塗り、手で数回上下させてバフィ
ング状態がスムーズであることを確認してくださ
い。
42315-E5-10
7
余分な油分を拭き取ります。
ホコリのでないウエスを使って余分な油分を拭き
取ってください。

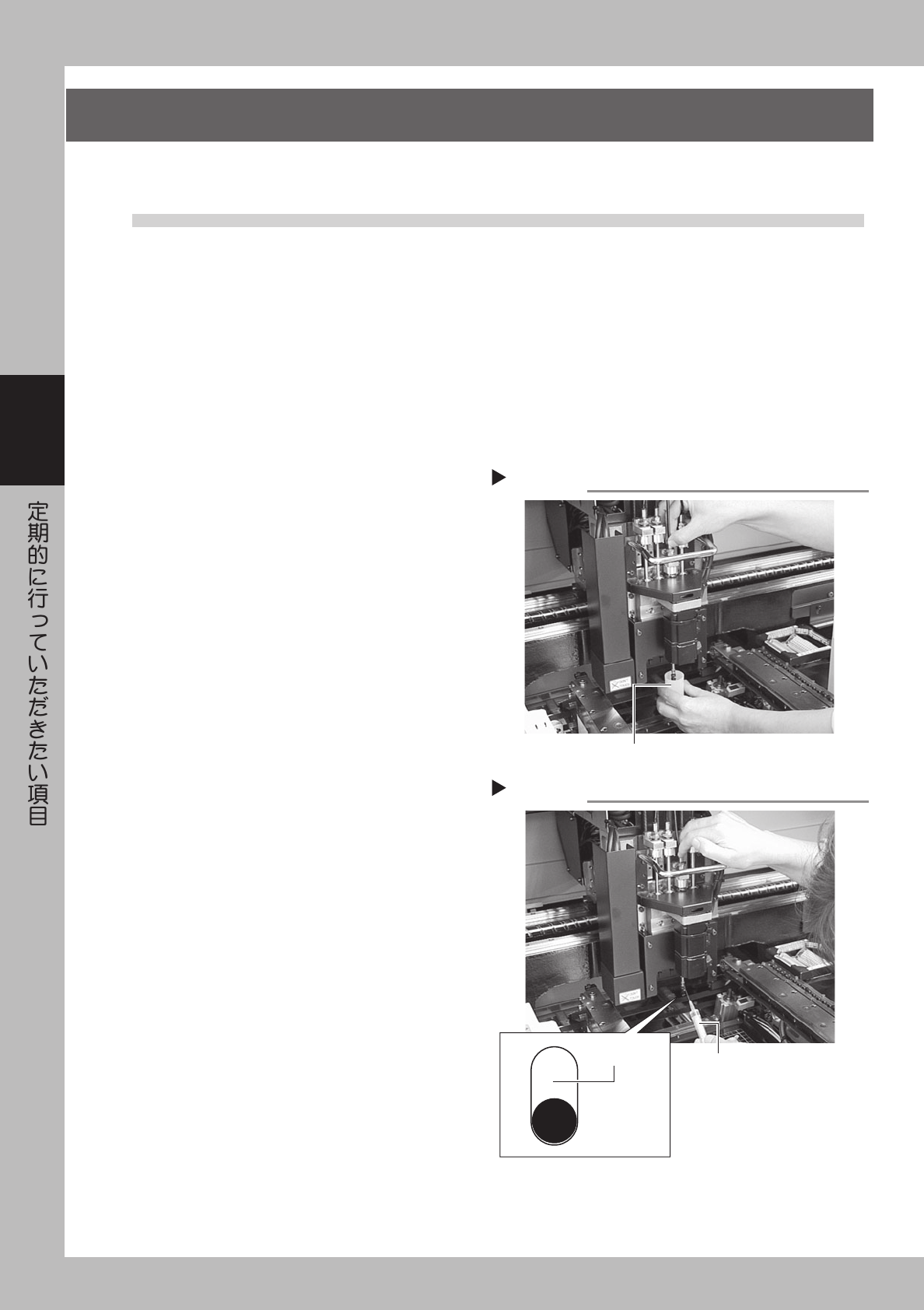

ノズルホルダーの洗浄
Step 3
アルコールが入った容器
ノズルホルダー部の給油
Step 6
ここに給油する
ノズルホルダー部
給油用シリンジ
3-5
3
8
エアブローして余分な油分を吹き飛ば
します。
Step5 と同じように、エアジョイント部にエアガ
ンを差し込んでスプラインシャフトをエアブロー
してください。エアブローの際にはヘッド先端を
ウエスで押さえてください。
9
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアブロー
を行い、ノズルホルダー内の残留油分の状態を確
認してください。
n
要点
通常、Step8の作業を行えば油分は除去されるはずです。残っ
ている場合はもう一度エアブローしてください。
51301-E5-00
0
ノズルを元に戻します。
ノズルホルダー内に油分が残っていないかもう一
度確認してからノズルを戻してください。

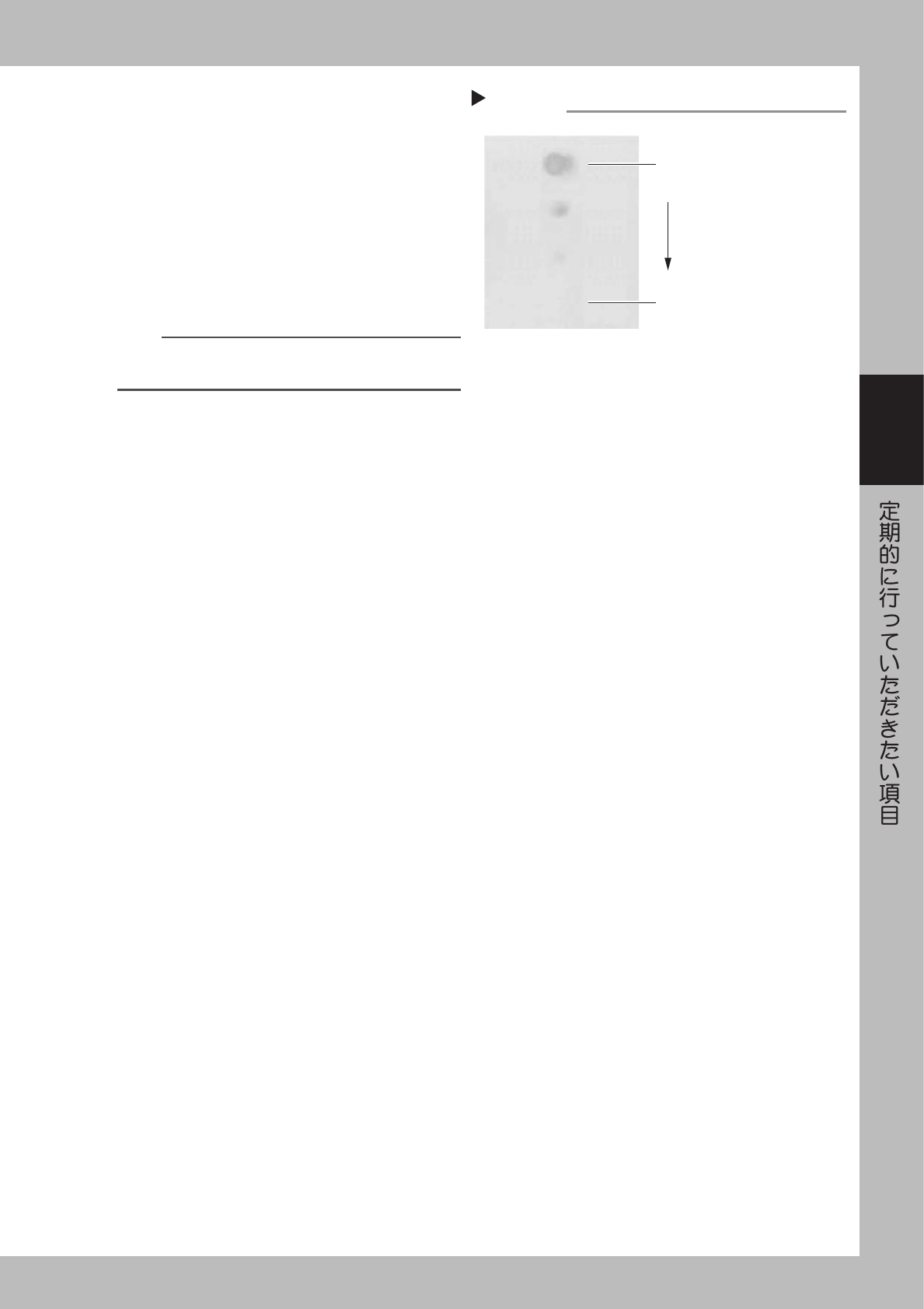

残留油分の確認
Step 9
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分が出なければ終了です。
油取り紙
3-6
3
2.2 X,Y 軸ボールスクリューの清掃・給油
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ボールスクリューを拭きます。
1. 各軸を片端に移動させてから、ボールスク
リュー全体をゴミが発生しないペーパーウエ
スなどで拭きます。
2. 各軸を反対側に移動させて、ボールスクリュー
をゴミが発生しないペーパーウエスなどで拭
きます。
42317-E5-00
c
注意
ボールスクリューのリード溝部も丁寧に拭いてください。
また、ゴミが発生していないことを確認してください。
3
グリスを塗ります。
手にグリスを付けてボールスクリューの表面およ
びリード溝部に均一に塗ってください。
42318-E5-00
n
要点
Y 軸のみグリスガンを使ってグリスアップすることができ
ます。背面カバーを開けるとグリスニップルが見えます。
4
余分なグリスを拭き取ります。(X、Y 軸 )
1. 移動ハンドルを持って各軸を片端に移動させ
ます。
2. ボールスクリューおよびナット端面の余った
グリスを拭き取ります。
3. 軸を反対側に移動させて、反対側のボールス
クリューおよびナット端面の余ったグリスも
拭き取ります。
5
グリスの状態を確認します。(X、Y 軸 )
1. カバーを閉めて非常停止を解除します。
2. ウォームアップ運転を 8 分間程行います。
e
3. 停止後、非常停止ボタンを押してボールスク
リューおよびナット端面に溜まったグリスを
拭き取ります。
51318-E5-00

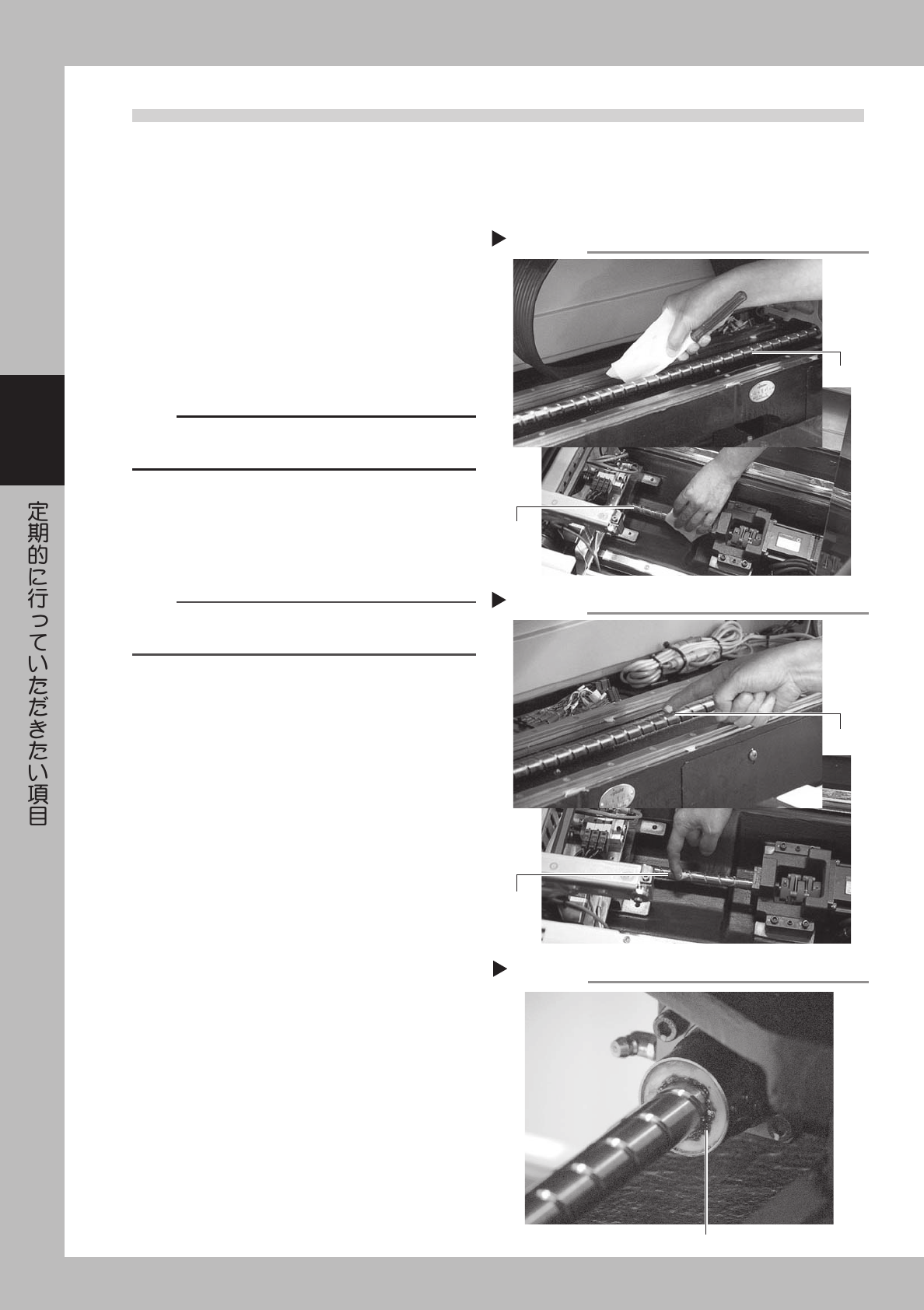

ボールスクリューの清掃
Step 2
Y軸
X軸
ボールスクリューのグリスアップ
Step 3
Y軸
X軸
グリスの拭き取り
Step 4
グリス溜まりを拭き取る
