4-2
4
2.エアジョイント
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
42402-E5-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
42403-E5-00
c
注意
向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。

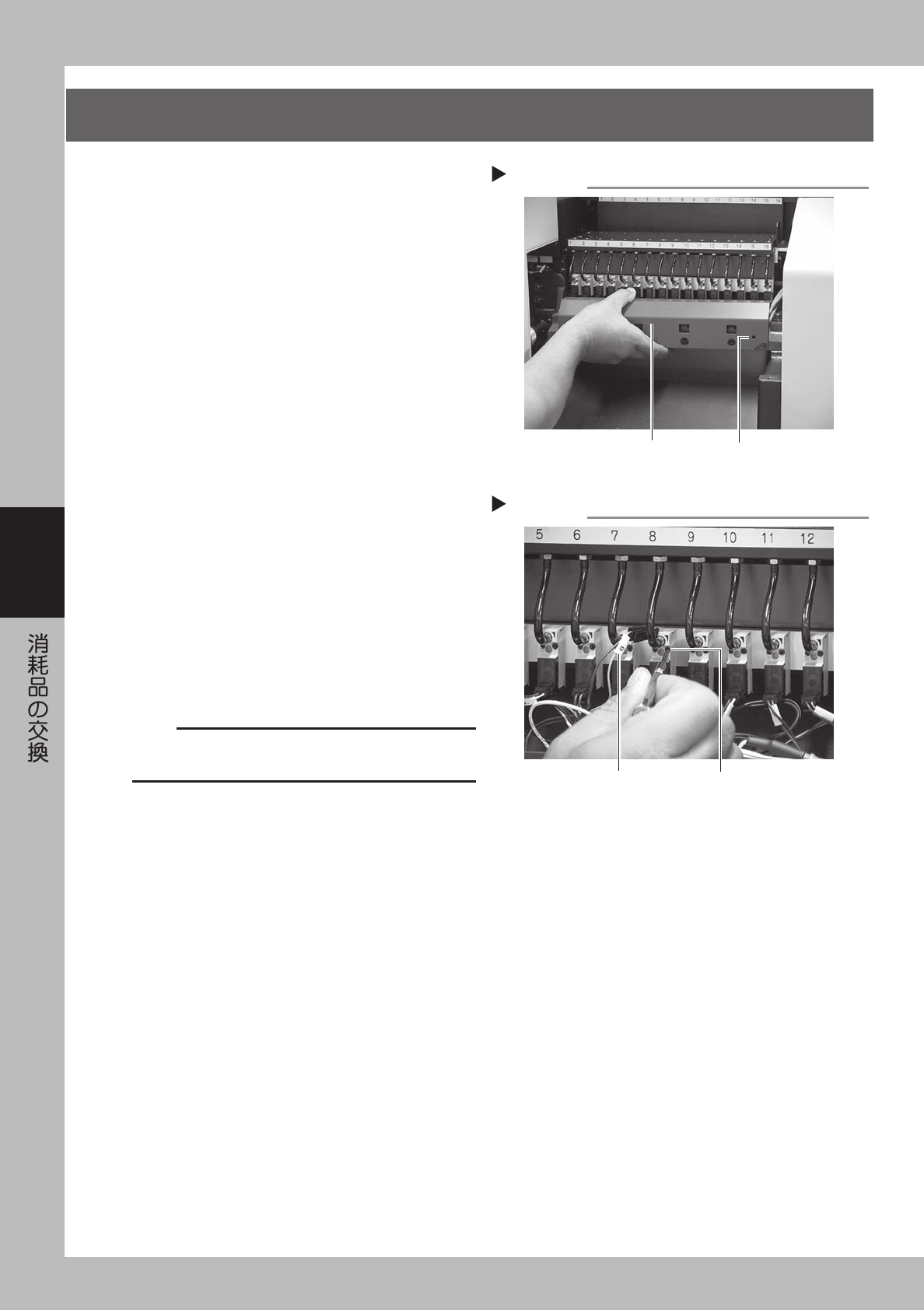

エアジョイントの取り外し
Step 2
エアジョイント6角レンチ
エアジョイントの取り付け
Step 3
マークの向きマーク
4-3
4
3.エジェクターバルブ
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
マシン左側面のカバーを開けてエアホースを取り
外してください。
3
ヘッドを作業位置に移動します。
1. ヘッド移動用ハンドルを持ってヘッドを手前
いっぱいまで移動します。
2. 正面カバーを開きます。
4
ブローバルブを取り外します。
1. ブローバルブコネクターを取り外します。
2. プラスの精密ドライバーを使ってブローバル
ブを取り外します。
42411-E5-00
42404-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
5
エジェクターバルブを取り外します。
1. エジェクターバルブコネクターを取り外しま
す。
2. プラスの精密ドライバーを使ってエジェク
ターバルブを取り外します。
42405-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
6
新しいエジェクターバルブを取り付け
ます。
1. Step4、5と逆の手順で新しいエジェクター
バルブを取り付けます。
2. 交換したヘッドのブローバルブコネクター、
エジェクターバルブコネクターを接続します。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、部品吸着などを
行って異常がないことを確認してください。
ブローバルブの取り外し
Step 4
精密ドライバー
このネジを2本外す
エジェクターバルブの取り外し
Step 5
このネジを2本外す
ヘッド部のバルブ
Step 4,5
ブローバルブコネクターブローバルブ
エジェクターバルブコネクターエジェクターバルブ
4-4
4
4.フィーダーバルブ
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
42406-E5-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
42407-E5-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター
このネジを2本外す
