4-5 4 5 . 基 板 搬 送 ベ ル ト e 1 非 常 停 止 ボ タ ン を 押 し ま す 。 作 業 を 安 全 に 行 う た め 、 必 ず マ シ ン を 非 常 停 止 状 態 に し て く だ さ い 。 2 ベ ル ト を 緩 め ま す 。 搬 送 ベ ル ト の テ ン シ ョ ナ ー ボ ル ト に 取 り 外 す 前 の 位 置 を マ ー キ ン グ し て か ら 六 角 レ ン チ で …
4-3
4
3.エジェクターバルブ
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
マシン左側面のカバーを開けてエアホースを取り
外してください。
3
ヘッドを作業位置に移動します。
1. ヘッド移動用ハンドルを持ってヘッドを手前
いっぱいまで移動します。
2. 正面カバーを開きます。
4
ブローバルブを取り外します。
1. ブローバルブコネクターを取り外します。
2. プラスの精密ドライバーを使ってブローバル
ブを取り外します。
42411-E5-00
42404-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
5
エジェクターバルブを取り外します。
1. エジェクターバルブコネクターを取り外しま
す。
2. プラスの精密ドライバーを使ってエジェク
ターバルブを取り外します。
42405-E5-00
c
注意
ガスケットおよびネジの紛失に注意してください。
6
新しいエジェクターバルブを取り付け
ます。
1. Step4、5と逆の手順で新しいエジェクター
バルブを取り付けます。
2. 交換したヘッドのブローバルブコネクター、
エジェクターバルブコネクターを接続します。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エジェクターの動作状態を確認します。
供給エアとメイン電源を入れ、部品吸着などを
行って異常がないことを確認してください。
ブローバルブの取り外し
Step 4
精密ドライバー
このネジを2本外す
エジェクターバルブの取り外し
Step 5
このネジを2本外す
ヘッド部のバルブ
Step 4,5
ブローバルブコネクターブローバルブ
エジェクターバルブコネクターエジェクターバルブ
4-4
4
4.フィーダーバルブ
1
マシンの電源を落とします。
アプリケーション (VGOS) を終了し、電源スイッ
チを左に回してマシンの電源を落としてくださ
い。
2
供給エアーを切り離します。
背面カバーを開けてエアホースを取り外してくだ
さい。
3
ハーネスカバーを取り外します。
プラスドライバーを使ってハーネスカバーを止め
ているネジを外してください。
42406-E5-00
4
フィーダーバルブを取り外します。
1. 交換するバルブのコネクターを取り外します。
2. 精密ドライバーを使ってバルブを取り外しま
す。
42407-E5-00
5
エアホースを取り外します。
カッターを使ってエアホースを切って取り除いて
ください。
6
バルブとカバーを取り付けます。
Step3、4 と逆の手順でバルブとカバーを取り付
けてください。
c
注意
ガスケットの付け忘れ、裏表、挟み込みなどに注意してく
ださい。
7
エアホースを取り付けます。
エアホースをジョイント部に取り付けてくださ
い。
8
動作を確認します。
1. マシンを立ち上げます。
2. フィーダーを取り付けます。
3. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
ハーネスカバーの取り外し
Step 3
ハーネスカバー
両サイドの
ここのネジを外す
フィーダーバルブの取り外し
Step 4
バルブコネクター
このネジを2本外す
4-5
4
5.基板搬送ベルト
e
1
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
2
ベルトを緩めます。
搬送ベルトのテンショナーボルトに取り外す前の
位置をマーキングしてから六角レンチでテンショ
ナーボルトを緩めてください。
3
シャフトを取り外します。
1. 六角レンチとスパナを使ってシャフトと接続
されたプーリーのボルトを外します。
2. 駆動側プーリーのセットスクリュー (2 カ所 )
を緩めます。
3. シャフトを引き抜きます。
42408-E5-00
42409-E5-00
4
ベルトを取り外します。
ベルトをプーリーとシャフトとの隙間から抜き
取ってください。可動側を外す場合はコンベア幅
を狭くすると外し易くなります。
42410-E5-00
5
搬送部を清掃します。
搬送部を細いブラシ、または弱いエアーブローで
清掃してください。
6
新しいベルトを取り付けます。
1. 新しいベルトをプーリーに掛けながらベルト
を仮り付けしてください。
2. シャフトをプーリーに接続し、ボルトを取り
付けて位置を合わせてください。
3. 駆動側プーリーのセットスクリューを締めた
後にボルトを締めてください。
4. ベルトテンションナーをマークした位置まで
移動してボルトを締めてください。
7
ベルトの回転状態を確認します。
1. [ 装置 ] −「コンベア」タブ画面を開き、コン
ベア駆動ボタンでベルトを回転させて動作状
態を確認してください。
2. 回転にムラやベルトのたわみが大きい場合は、
テンショナーボルトの位置を調整してくださ
い。

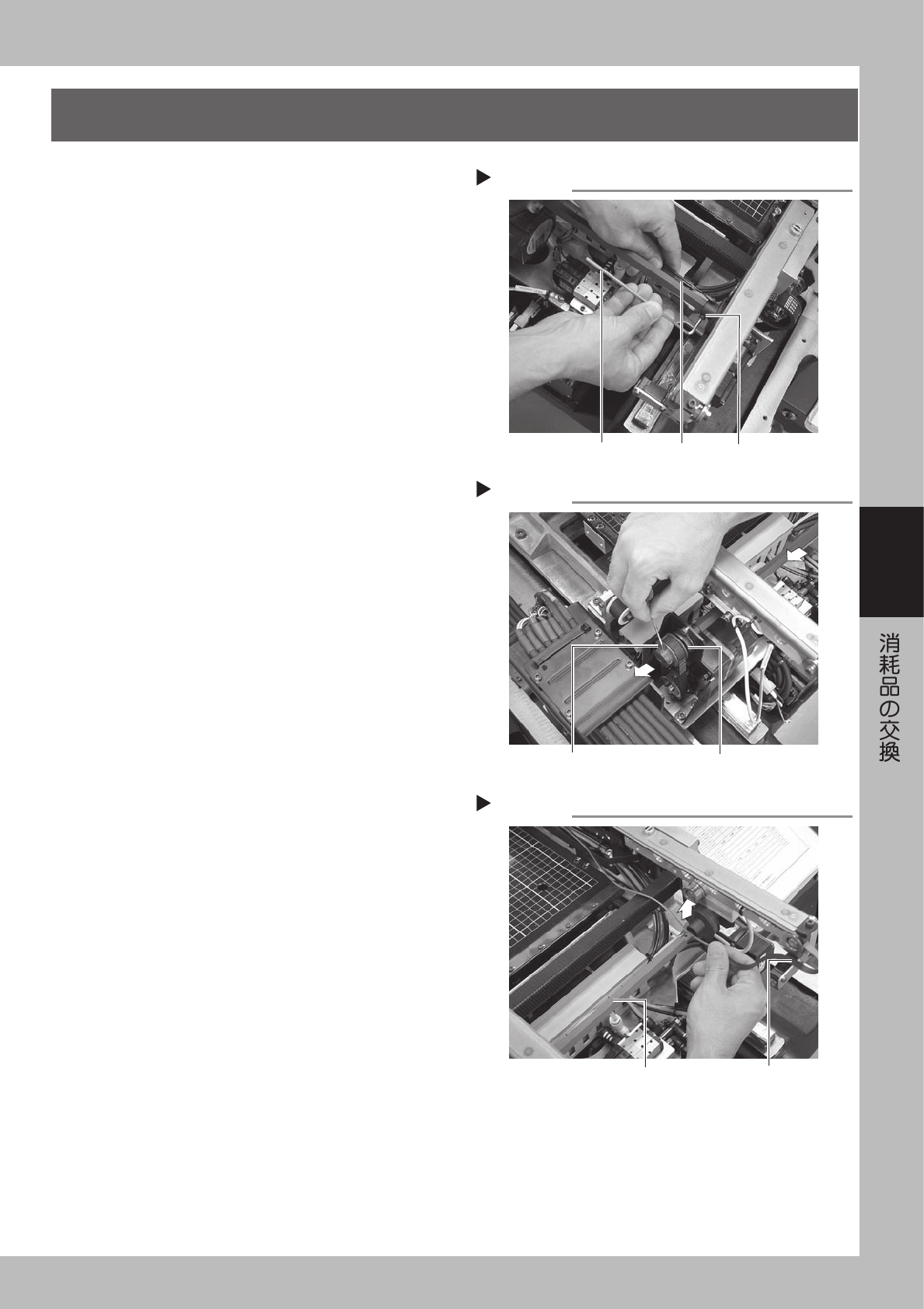

シャフトの取り外し 1
Step 3
6角レンチ
プーリー接続ボルト
スパナ
シャフトの取り外し 2
Step 3
セットスクリュー(2カ所) 駆動側プーリー
ベルトの取り外し
Step 4
シャフト コンベアベルト
