1.1-050805
11/49

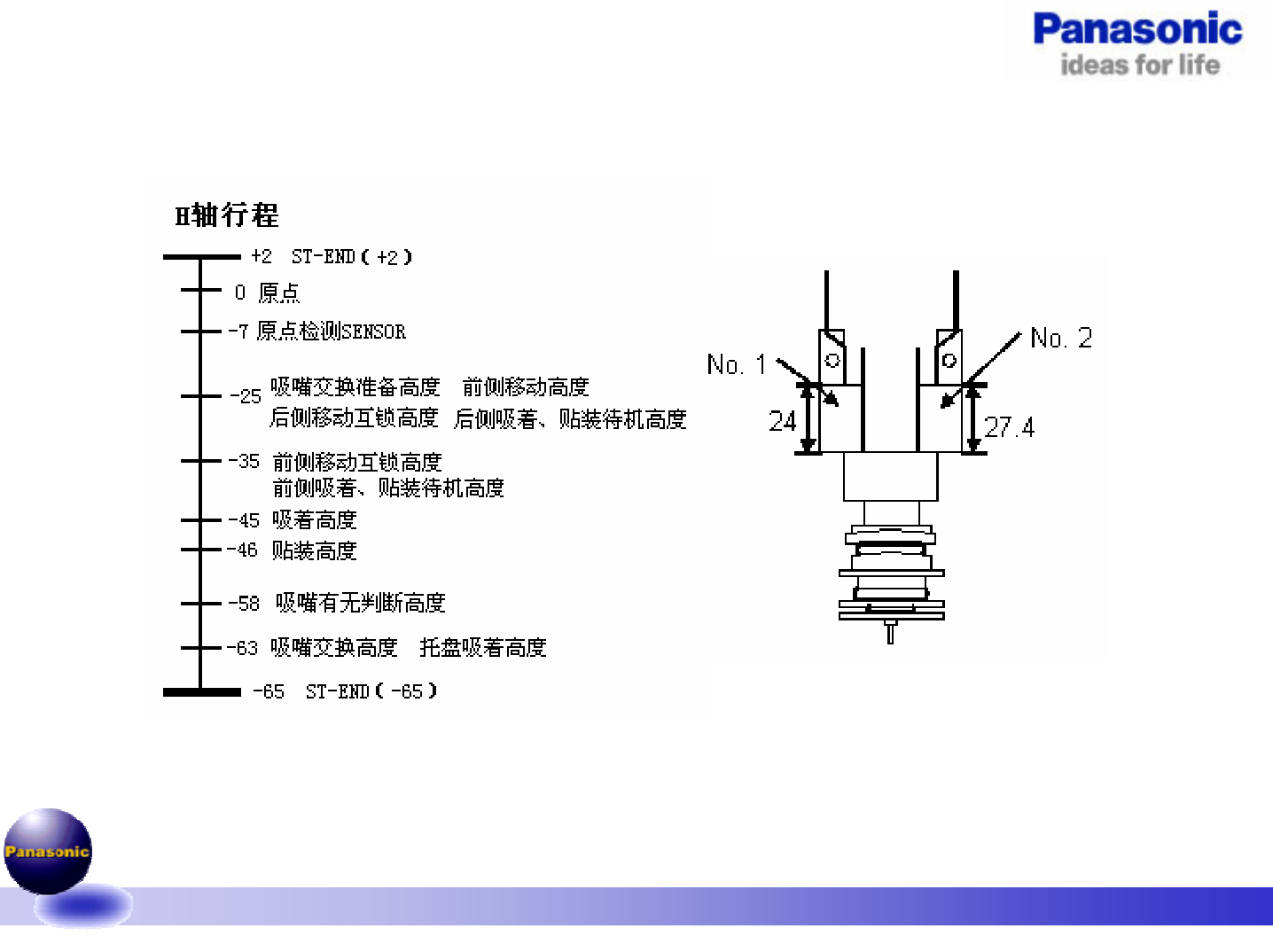

五、原点的基本原理。
由于电机为多原点电机,故机器上没有原点感应器。
1.1-050805
12/49

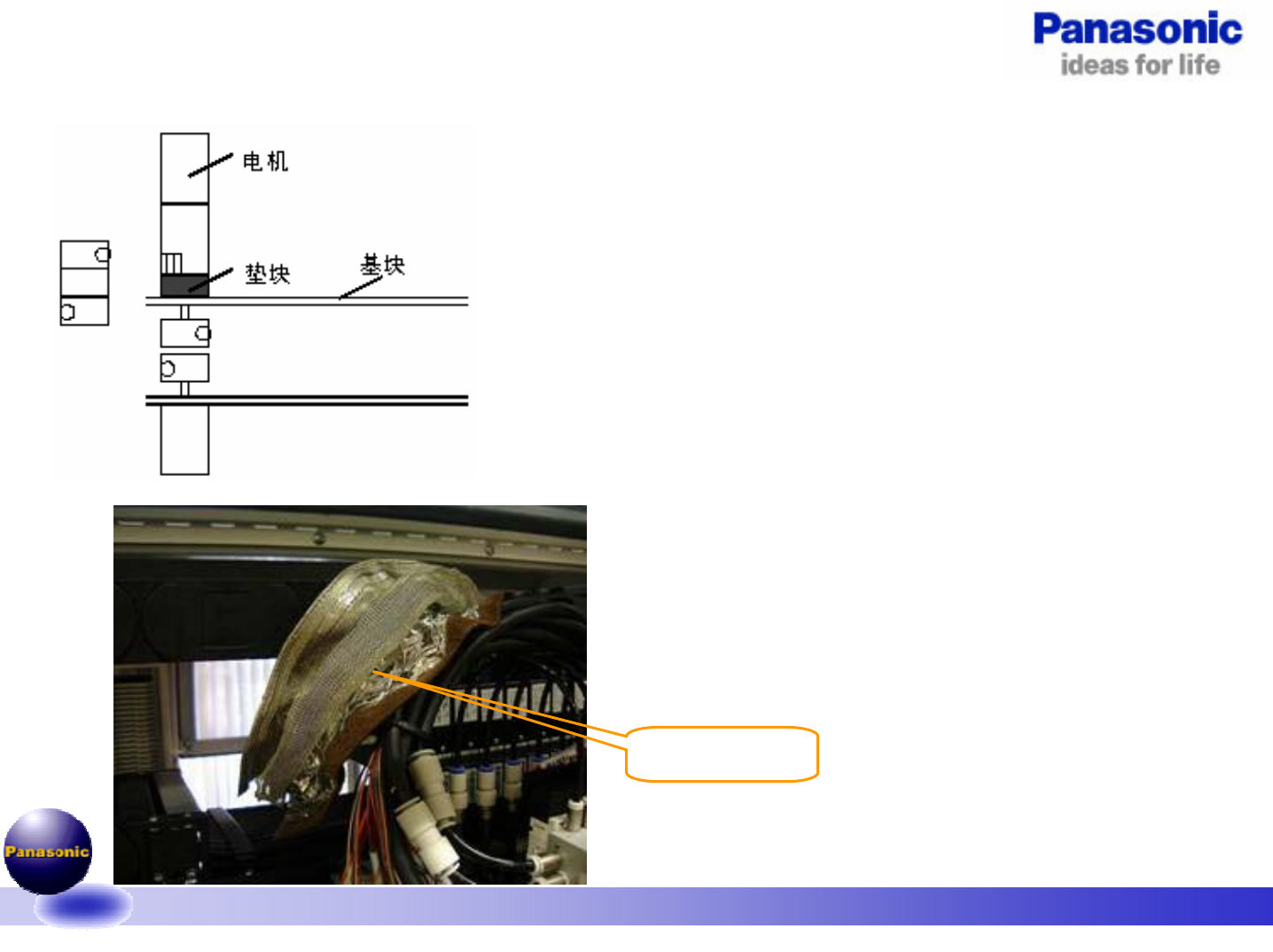

六、H轴的电机更换与调整。
更换H轴电机
1. 关闭电源并将断开 H 轴电机的连接器。
2. 松开电机侧的联轴节螺栓。
3. 取下电机螺栓（2枚）更换电机。
4. 调整电机，使电机轴平滑地插入到联轴
节，然后拧紧螺栓。
5. 调整轴原点。
电机连线
1.1-050805
13/49
