1.1-050805 32/49 十七、吸着原点位置确认。 1. 将吸着高度治具置于 ZNo.43 ，将 NOZZLE 治具置于 HEAD1 2. 使用 NC JOG 方法，下降 HEAD1 （将 NOZZLE 治具插入吸着高度治具） 3. 确认 X/Y 的偏差，将偏差值登入 Machine Data （ No.1~No.2 machine offset-x/y ） 4. 重复步骤 2 、 3 ，直至能顺畅的插入
1.1-050805
31/49

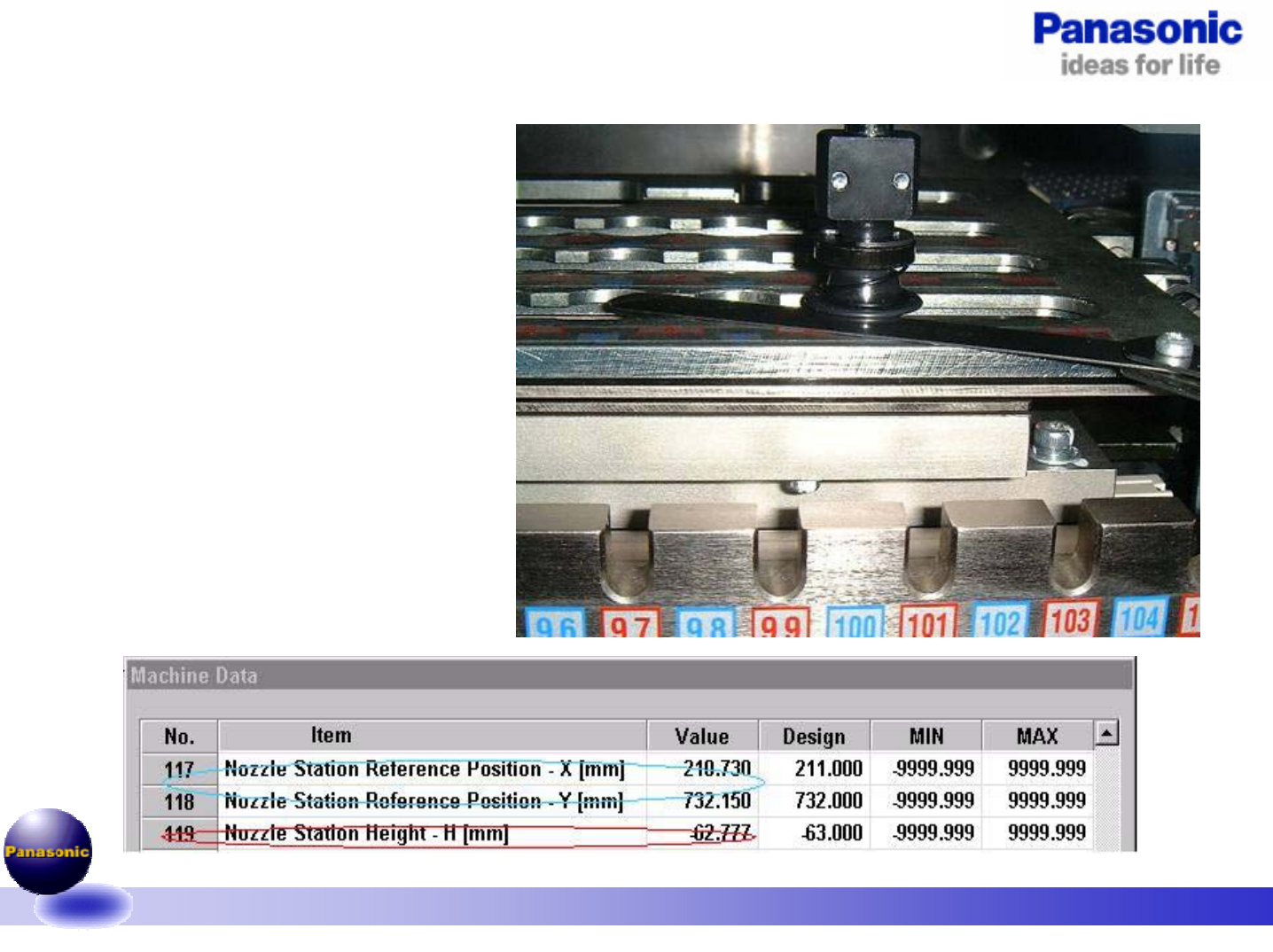

十六、吸嘴交换高度测定。
高度确认
1.将NOZZLE CHANGER打开，在1号位放入吸嘴
或治具
2.在NC MOVE中，X/Y项输入NOZZLE STATION
REFERNCE POSITION的值（HEAD移至1号位上
方）
3.使用NC JOG，将HEAD1下降至-63mm；将塞
片测量NOZZLE HOLDER与NOZZZLE的间隙，规
则值：-63±0.5mm
4.若不良，修改MACHINE DATA中的NOZZLE
STATION HEIGHT的值
5.重复步骤3，再次确认
1.1-050805
32/49

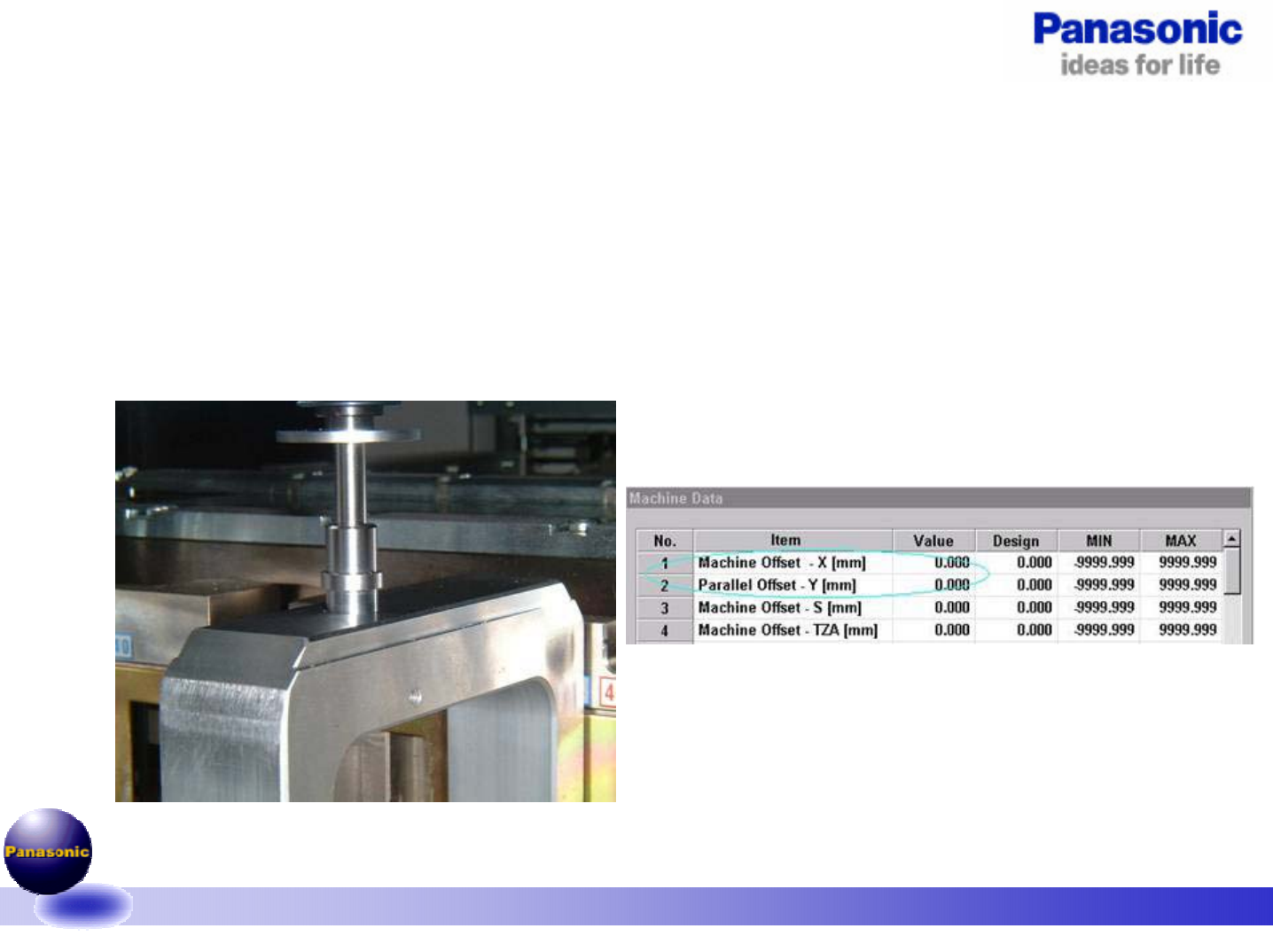

十七、吸着原点位置确认。
1.将吸着高度治具置于ZNo.43，将NOZZLE治具置于HEAD1
2.使用NC JOG方法，下降HEAD1（将NOZZLE治具插入吸着高度治具）
3.确认X/Y的偏差，将偏差值登入Machine Data（No.1~No.2 machine offset-x/y）
4.重复步骤2、3，直至能顺畅的插入
1.1-050805
33/49

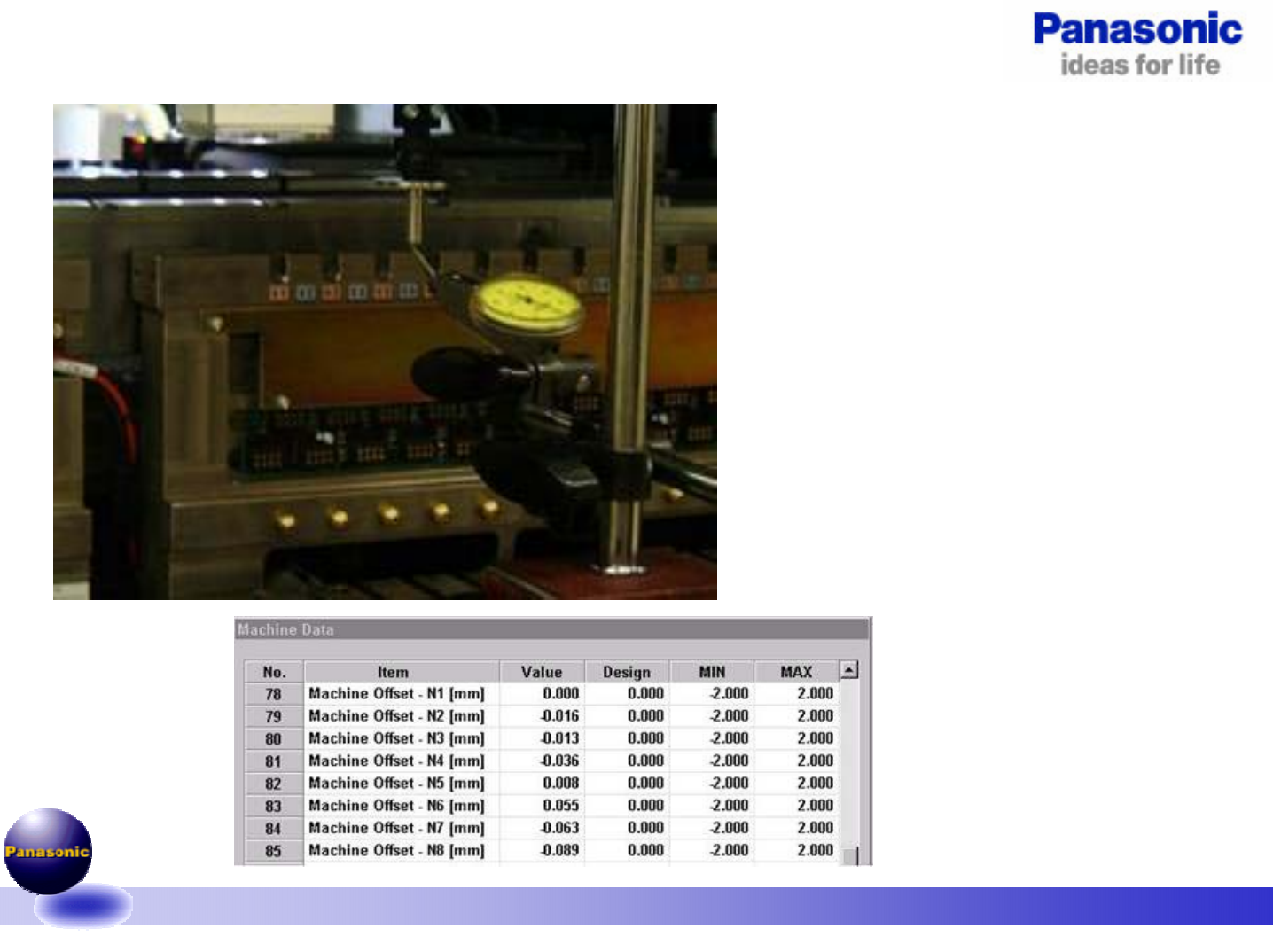

十八、HEAD高度测定。
1.将治具装于HEAD1，下降HEAD至-45mm
2.将百分表置于治具下，调零（以HEAD1为标准，
调试HEAD2~HEAD8）
3.百分表不动，移动X轴-21.5mm，将HEAD2装治具
下降-45mm，记录读数
4.分别重复上步，获取HEAD3~HEAD8的读数
5.将HEAD1~HEAD8的读数，分别登入machine data
（No.78~No.85 HEAD OFFSET）
