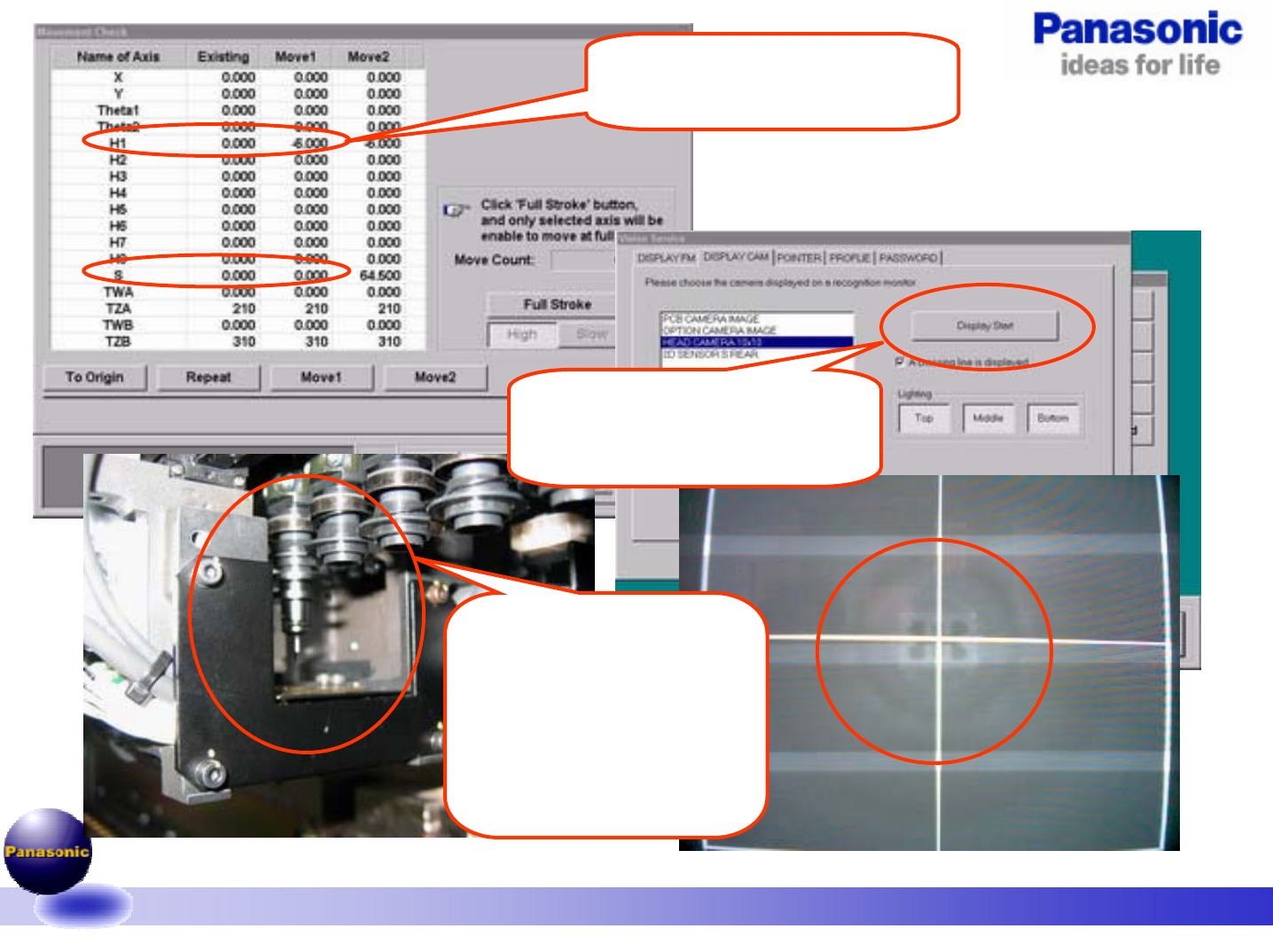

1.1-050805 23/49 NC move 移动 H1 到－ 6 后， 移动 S 轴到 64.5 在 Administrator 菜单中 的 Vision Service 中打开 Head Camera 显示 手动调整 S 轴 Camera ， 使屏幕上十字线和吸 嘴中心重合，轻锁 后，伺服 OFF 锁紧。改 回 Gain 值后，再次确 认。
1.1-050805
22/49
松开COUPLING
上的螺丝
将S轴马达的
Gain调整到原
来的一半
将Camera移到左端，
挡住原点Sensor后，
单轴回原点
1.1-050805
23/49
NC move移动H1到－6后，
移动S轴到64.5
在Administrator菜单中
的Vision Service中打开
Head Camera显示
手动调整S轴Camera，
使屏幕上十字线和吸
嘴中心重合，轻锁
后，伺服OFF锁紧。改
回Gain值后，再次确
认。
1.1-050805
24/49
十、XY轴电机的更换和调整。

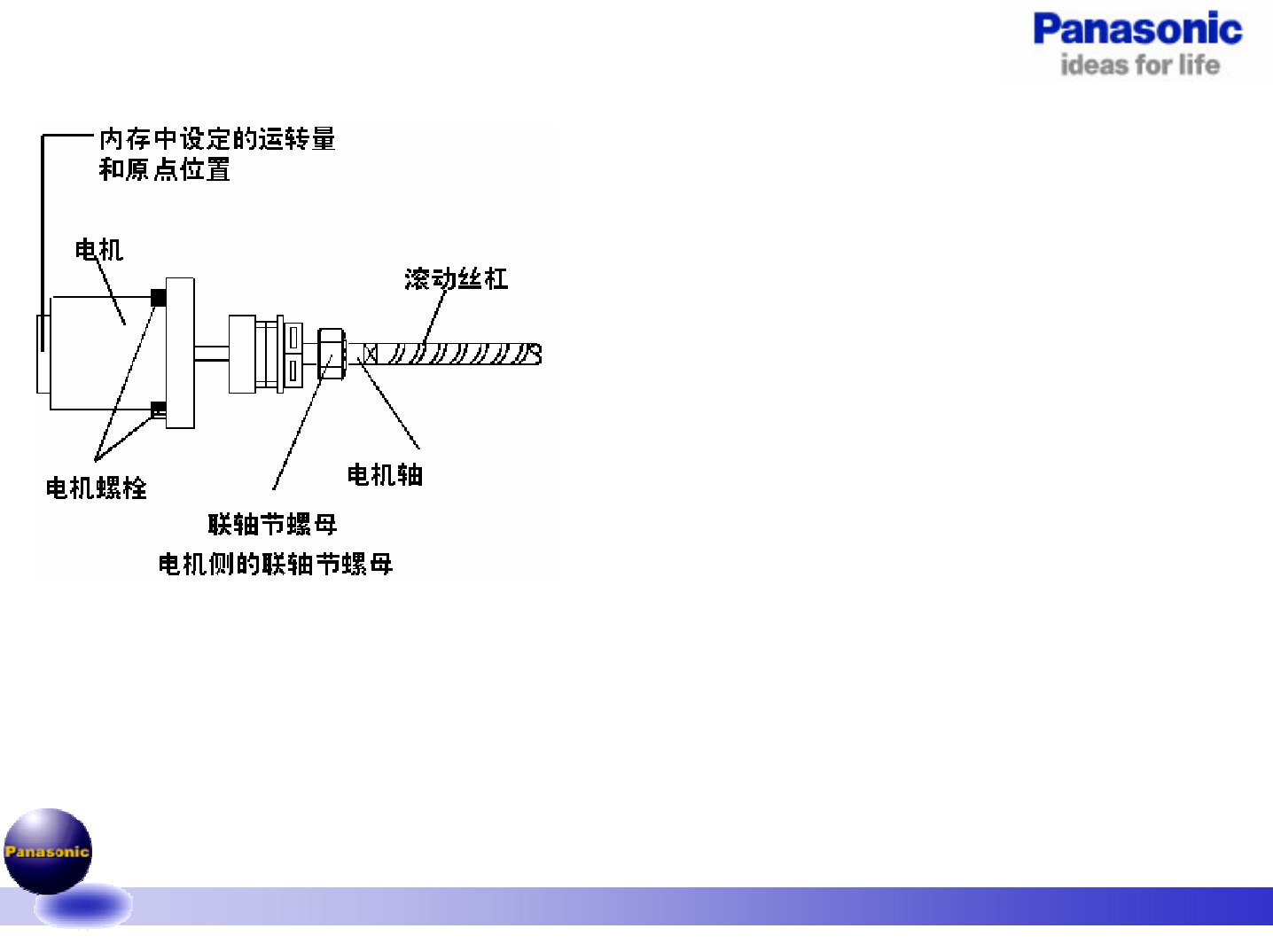

XY轴电机的更换
关闭电源，卸下电机外盖，然后断开电机连接器。
2.松开电机侧的联轴节螺母。
3.卸下电机螺栓，并把电机从电机托架上卸下来。
4.卸下 4 枚固定螺栓，更换电机。
=注意=
事先拧紧电机侧的螺栓。
5.拧紧电机螺栓。
6.连接电机连接器。
7.打开电源，设定屏幕上的内存。
1.使电机返回原点。（在屏幕上设定）
2.进行机械的原点返回操作。（原点位置为Z43）
8.关闭主控制面板上的“SERVO MOTOR”[伺服电机]，
打开电源。
9.手东移动头装置，把传感器挡片装到 X 和 Y 轴原点
传感器上。
10.拧紧电机侧的联轴节螺母。
11.再次返回原点，确保主控制面板上没有出现错误。
