H轴原点调整
1,将H轴GAIN值：H AXIS AUTO TUNING由2改为1；H
AXIS SERVO RESPONSE由15改为8。
2,在MONITOR画面输入H轴电机的地址代码。
3,放入厚度为27.4mm的治具，如图示位置，使用NC
JOG移动H轴电机（连轴器处于松开状态）。
4,在SC TIMER中调整到规定的16进制码。
5.锁住联轴器上部的固定螺丝。
6,进入最高密码，进入Administrator画面,进入ORGIN
SETTING画面，按亮该轴后，设定原点。
7,将GAIN值恢复原值。
8,伺服关闭，再次锁紧联轴器，伺服打开，回原点。
***确认HEAD高度、供料部吸着高度、贴装高度、
NOZZLE CHANGER高度***

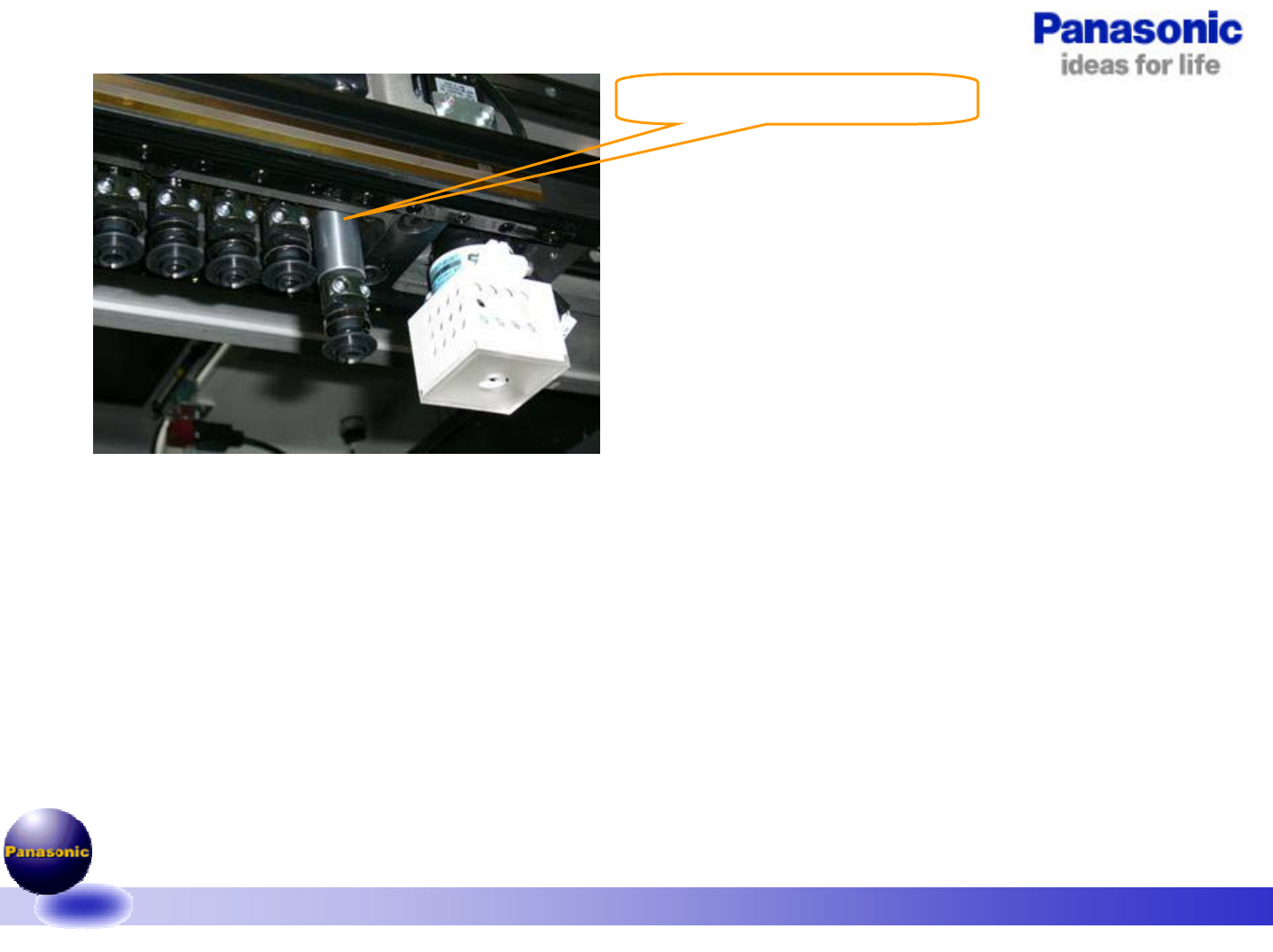

调整治具 JIG 27.4mm
