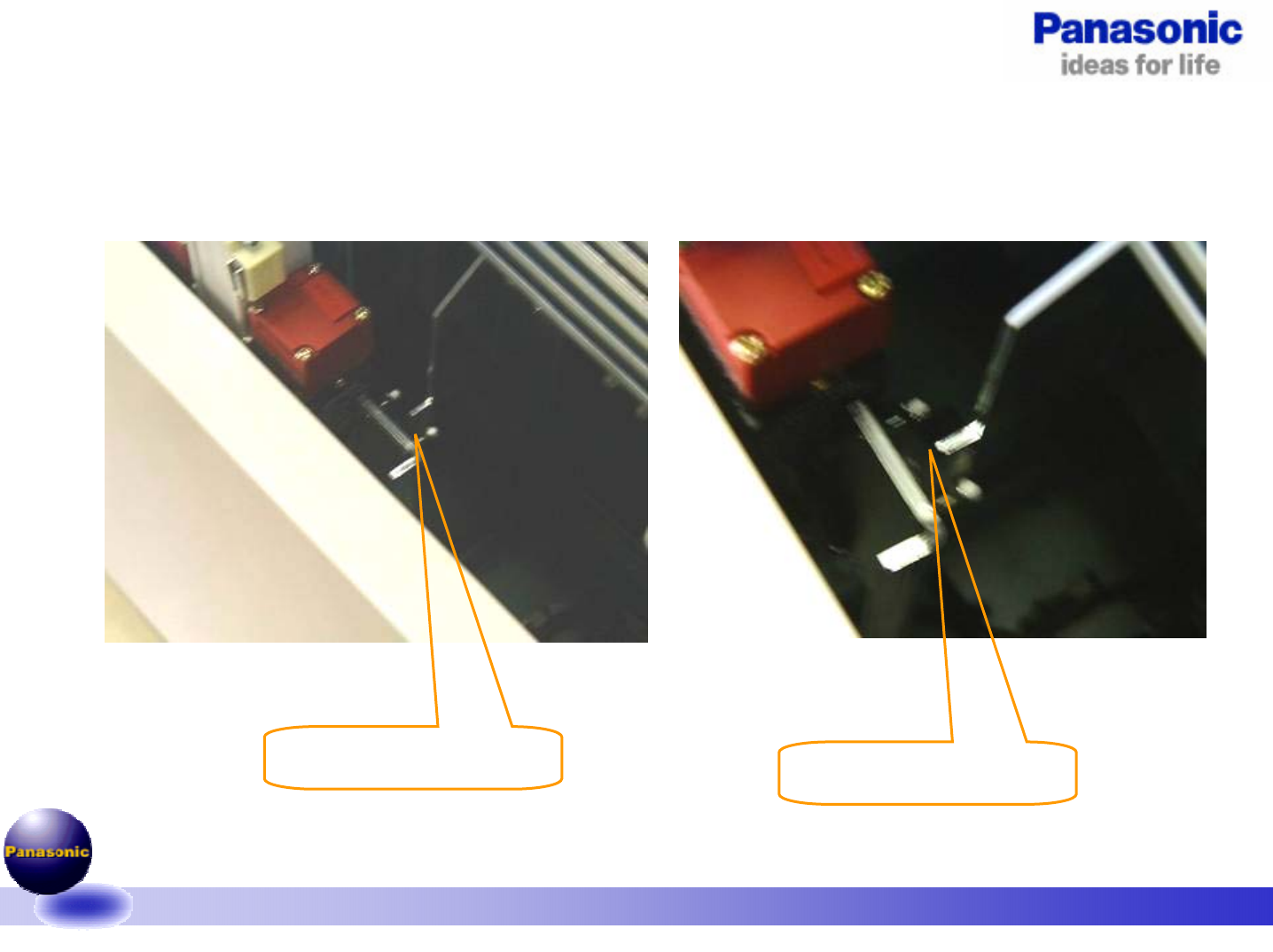

托盘原点感应器
托盘原点感应器
1.1-050805
40/49
二十四、支撑台共平面度的调整。
=准备=
百分表 支撑销
调整支撑台高度和共平面度
1. 打开电源，返回原点。
2. 返回传送导轨自动宽度控制原点。
3. 在子控制面板上把“P.C.B. SUPPORT
UP[PCB板向上支撑]”置于[ON]的位置。
（注意：确保支撑已经升起）
4. 把各测量点上插上支撑销。。
5. 把磁性表架连接到头装置，用百分表
接触支撑销的上表面。
6. 度盘表归零。
7. 把度盘表移动到各个点，检查位置
A-I 的共平面度。
=注意=
(共平面度)=（最大值）-（最小值）
=规格=
共平面度： 0.3mm内
=共平面度不符合规格=
调整3处引导杆的高度来获得支撑台平面
度。
1.1-050805
41/49
二十五、供料平台平面度调整。
=准备=
1. 吸着高度调整夹具
2. 度盘表 3. 垫块
调整元件料架共平面度
1.打开电源，返回原点。
2.把吸着高度调整夹具连接到 Z1。
3.把磁性表架连接到头装置，使度盘
表接触块规的上表面。
4.使度盘表归零。
5.把吸着高度调整夹具逐个连接到Z1
、Z40、 Z41、Z80、Z160、Z121、Z81和
Z80，用同样的方式检查各自的高度。
6.使用下列等式计算平面度。
=注意=
共平面度=(最大高度)-(最小
高度)
=规格=
平面度: 0.1mm 内
=共平面度不符合规格=
通过在平台的四个支撑角增加或减少
垫块来获得平面度。
