1.1-050805 37/49 二十二、贴装高度。 1. 将固定于轨道上（尽量使用较大的基板，机器可实装的最大基板 330x250 ） 2. 将 NOZZLE M 装于 HEAD1 上，使用 NC JOG 方法将 HEAD 分别移至阿 A 、 B 、 C 、 D 四个测定点 3. 使用 NC JOG 方法，下降 HEAD1 至 -46mm ；用塞片测量基板与吸嘴的间隙（规格值： -46 ± 0.5mm ） 4. 获取四个测定点的平均值…
1.1-050805
36/49
二十一、托盘吸着高度调整。
1.将NOZZLE M装于HEAD1，在NC MOVE中输入TZA:201;TWA:-308
2.拉出托盘后，将HEAD1移至托盘上
3.将HEAD1下降，测量NOZZLE与托盘的间隙；规格值：-63±0.5mm
4.若不良，修改MACHINE DATA；重复3步
1.1-050805
37/49
二十二、贴装高度。
1.将固定于轨道上（尽量使用较大的基板，机器可实装的最大基板330x250）
2.将NOZZLE M装于HEAD1上，使用NC JOG方法将HEAD分别移至阿A、B、C、D四个测定点
3.使用NC JOG方法，下降HEAD1至-46mm；用塞片测量基板与吸嘴的间隙（规格值：-46±0.5mm）
4.获取四个测定点的平均值，登入于Machine Data（No.45 Mount Height）
1.1-050805
38/49

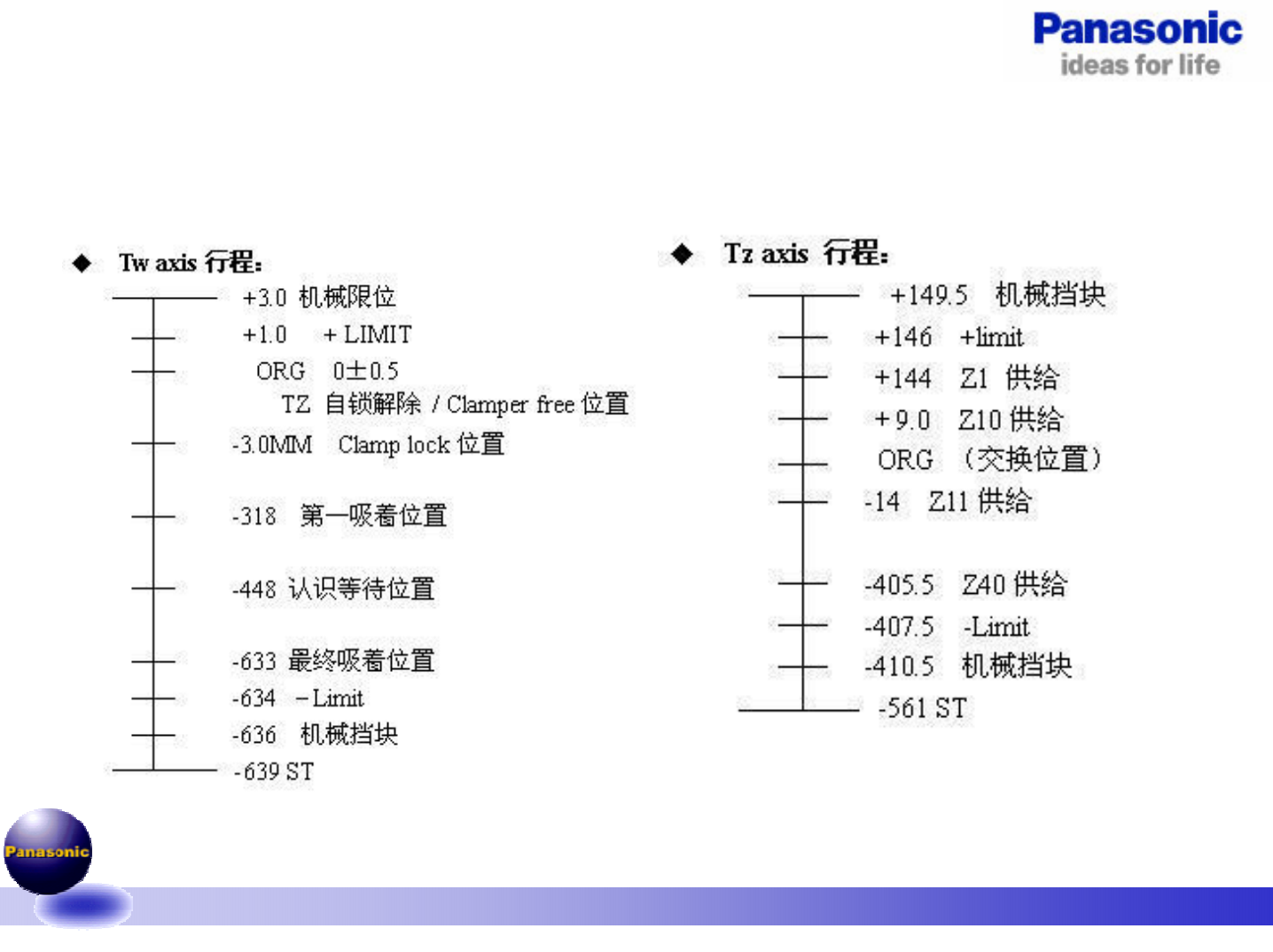

二十三、TZ/TW轴的原点调整。
