1.1-050805 28/49 十三、抛料的气压测定。 抛料（ 25~30Kpa ） ： 1. 将 NOZZLE S 装于测定 HEAD ，进入 MONITOR 画面 2. 选择测定 HEAD ，同时选择 HEAD BLOW 和 EJECTION BLOW PRESSURE 3. 将 HEAD 下降至 -58mm ，将真空表插入 NOZZLE 4. 记录读数；若不良，调节气压调节阀
1.1-050805
27/49
十二、贴装吹气的气压测定。
贴装吹气（7~14Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，选择HEAD BLOW
3. 将HEAD下降至-46mm，将真空表插入NOZZLE
4. 记录读数；若不良，调整气压调节阀
1.1-050805
28/49

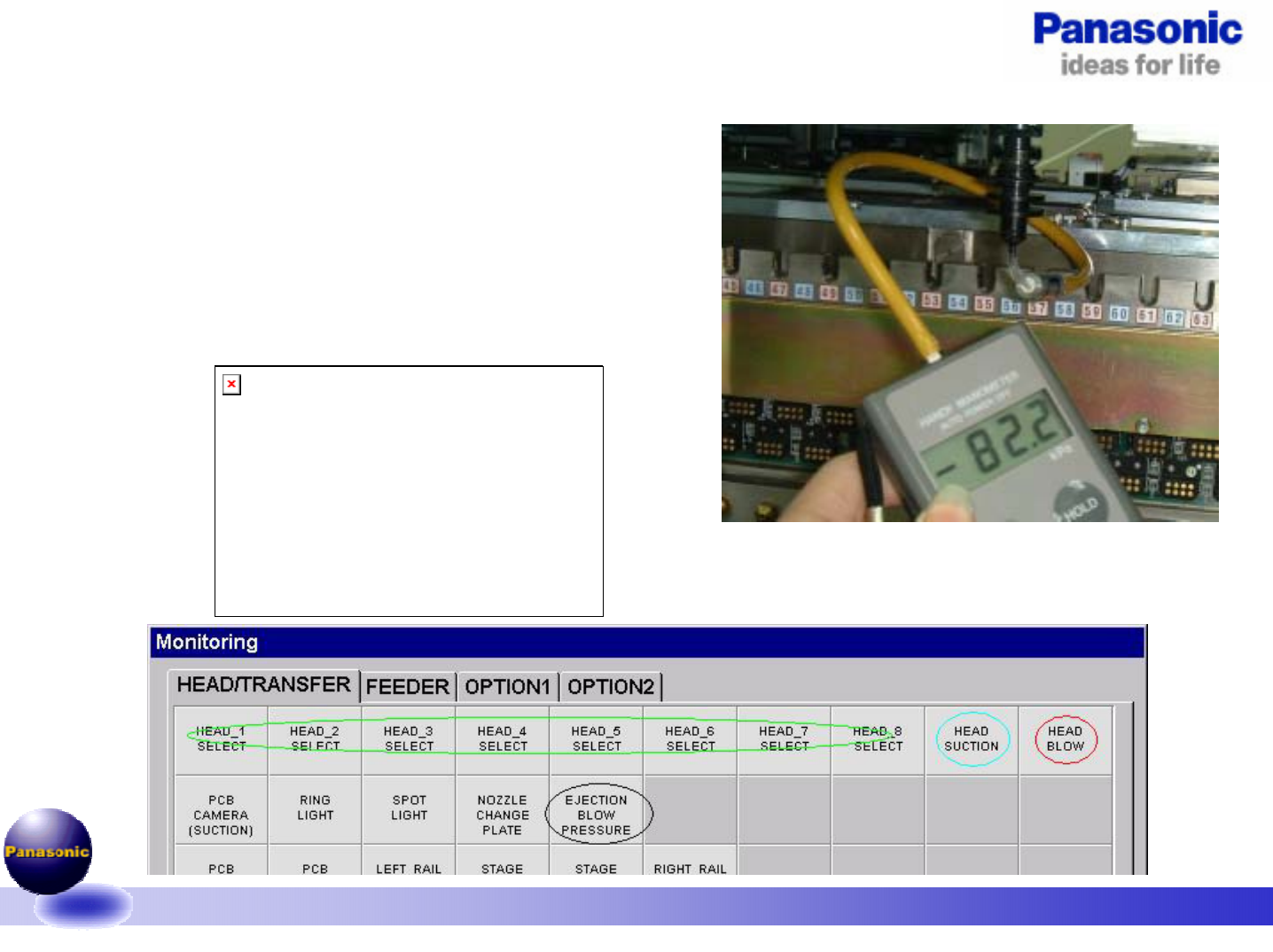

十三、抛料的气压测定。
抛料（25~30Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，同时选择HEAD BLOW和EJECTION
BLOW PRESSURE
3. 将HEAD下降至-58mm，将真空表插入NOZZLE
4. 记录读数；若不良，调节气压调节阀
1.1-050805
29/49
十四、吸嘴站平行度调整。
1.将百分表置于NOZZLE CHANGER侧面
2.规格值：0.05mm以内
3.若不良，松开固定螺钉（4个），调整NOZZLE CHANGER位置；之后固定
