1.1-050805
4/49

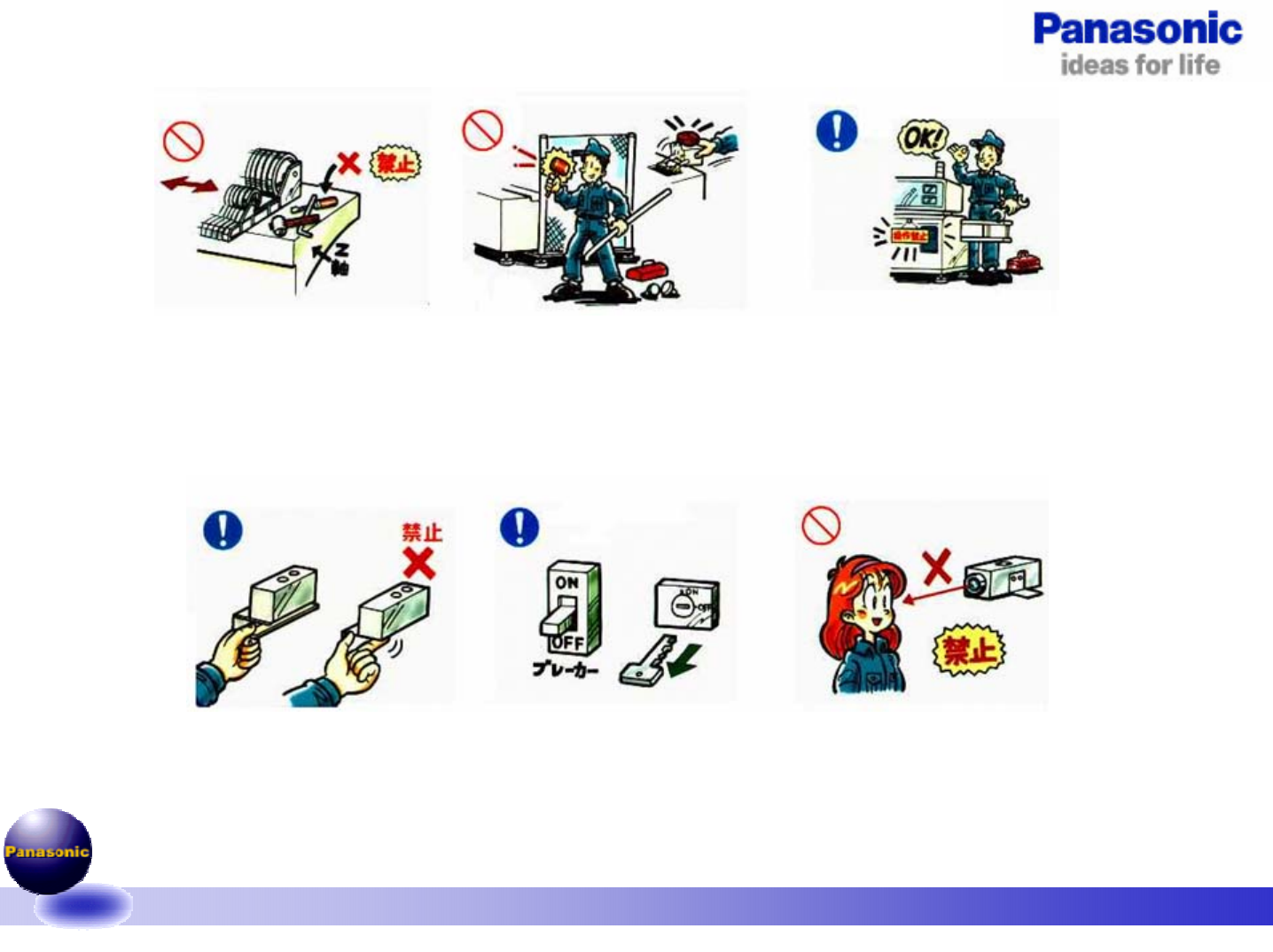

指定的安全结构（如防护
围栏、安全防护的紧急停
止装置等）不可随便折卸
或任意加以改造。
机器移动部位（Z轴、料架
的工作台、X-Y工作台）等
处绝对禁止放置杂物。
在机器后部工作（必须在
电源ON的状态下做调整保
养时），须将后部操作盘
开启为有效状态。且在机
器的前部操作盘处挂上[禁
止操作]告示牌
眼睛勿直视使用镭射光的
传感器的光源。机器自动
进行CALIBRATION时应把
机器前后部位的保护盖关
上。
传感器的状态确认的检查
必须借助纸片等工具并且
注意手指不要放在机械运
转部位。
进入保养工作而必须进入
机器的动作部位时，要先
将主电源开关及电源盘上
的电源开关切换到[OFF]。
1.1-050805
5/49
二、设备的安装。
调整机器本体的水平度
把机器本体精确地固定到基准点上。
拆下X、Y轴等的固定零件（传送用）（四处）。用手移动所有轴和单元，确它们可以移动。
把头部（X、Y 轴）放在中央。
使机器本体中央的2个脚悬空，并使用角上的4个脚调整机器的水平度。
调整4个脚，确定地板至传送带面的高度。
=规格=
高度 : 915mm±5mm

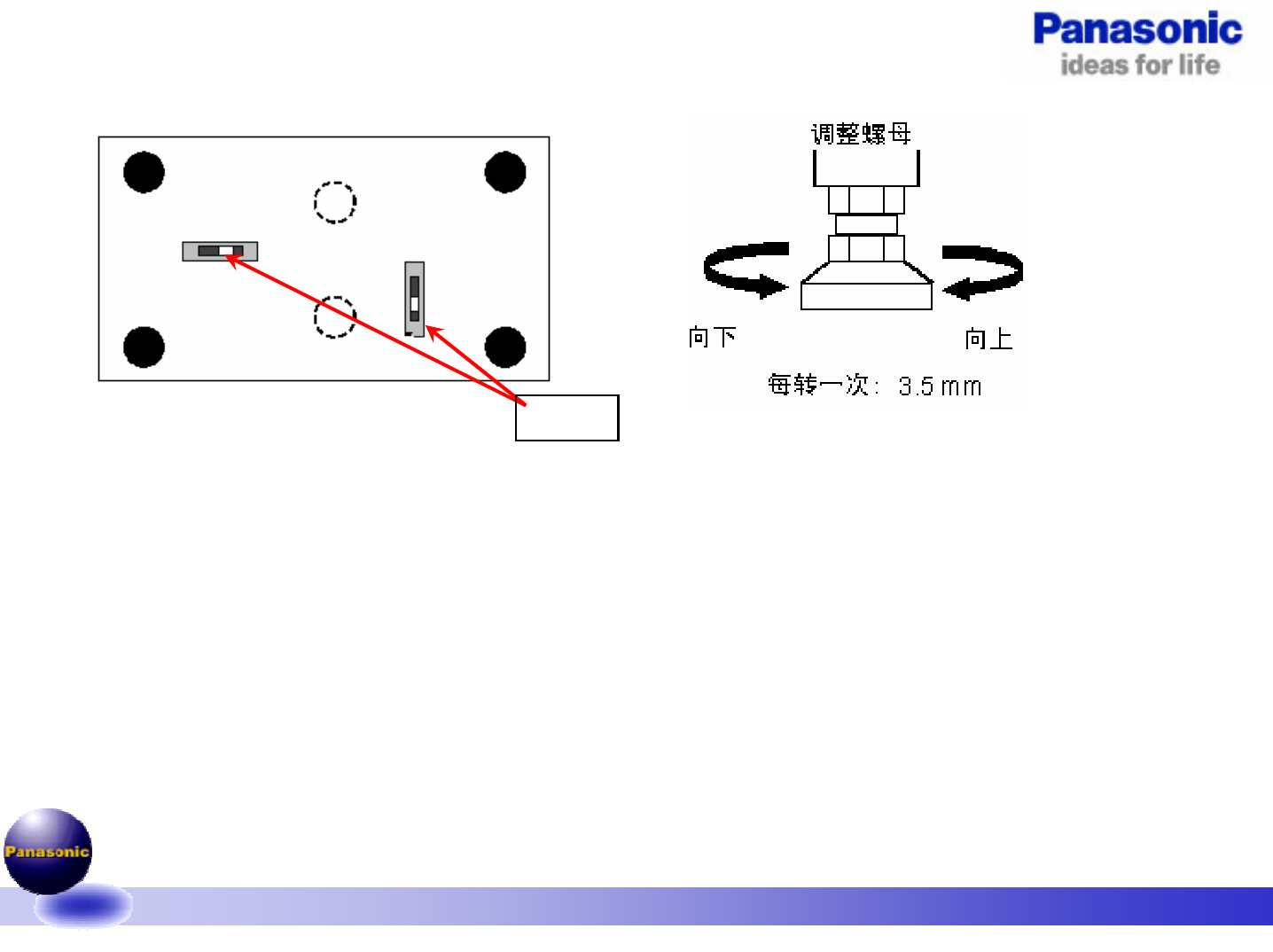

把水平仪放在机器上的规定位置（图1），调整4个脚使机器处于水平位置，然后用锁紧螺母
固定各脚。
=规格=
水准 : 0.02mm/m以下
=注意=
事先校正好水平仪。
水平仪
1.1-050805
6/49

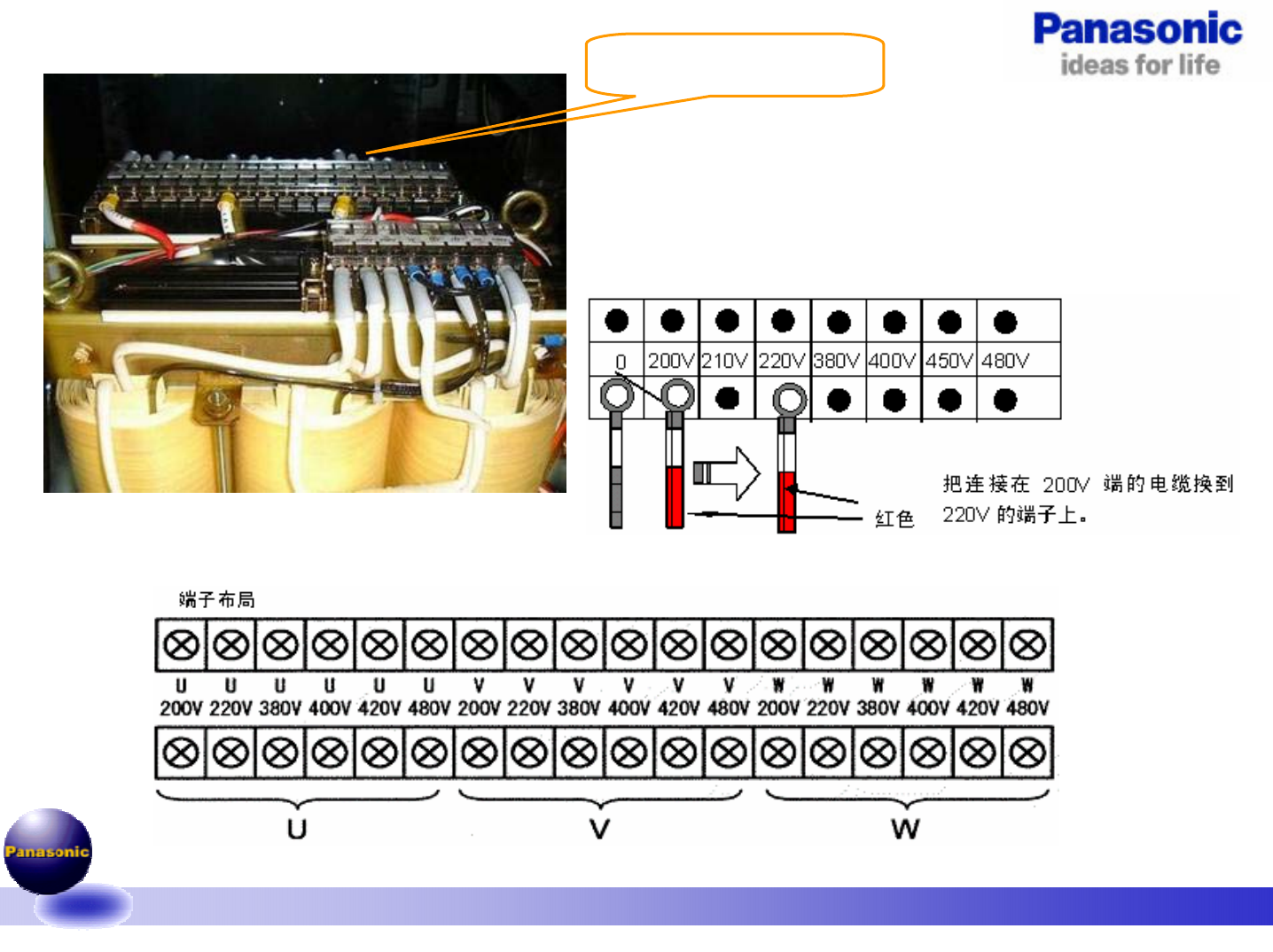

连接端子的改造
BM221已将变压器安装于机
器中，变压器的输入端子可在
200V—400V间进行改造，当输入电
压为380V时，请在装机前将端子连
线改至380V处。
