1.1-050805
30/49

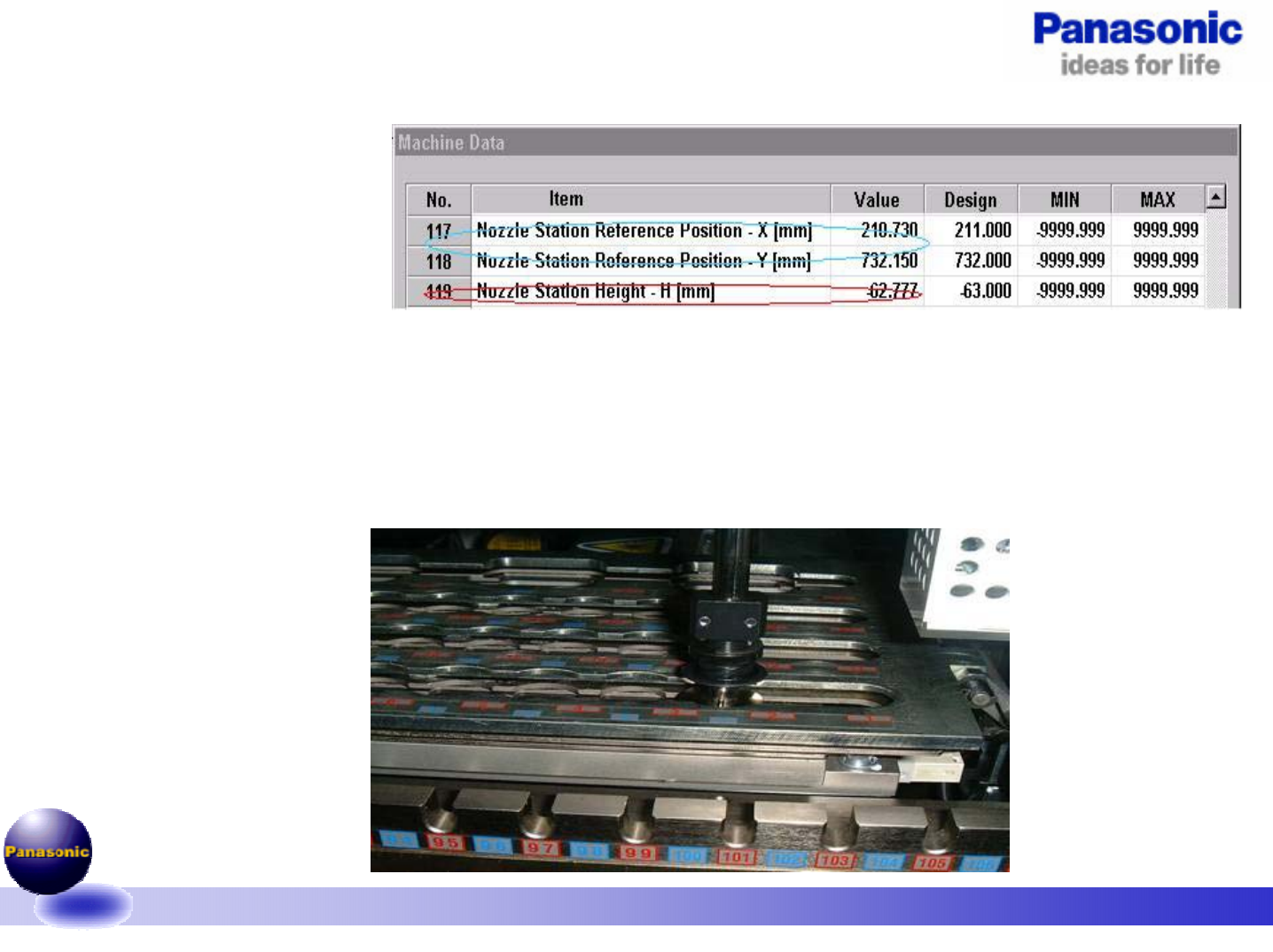

十五、吸嘴交换位置测定。
位置确认
1.进入MACHINE DATA，获取NOZZLE STATION REFERNCE POSITION的值
2.将NOZZLE CHANGER打开，在1号位放入吸嘴或治具
3.在NC MOVE中，X/Y项输入NOZZLE STATION REFERNCE POSITION的值（HEAD移至1号位上方）
4.使用NC JOG，将HEAD1下降；观察NOZZLE HOLDER与NOZZLE的位置
5.若不良，修改MACHINE DATA中的NOZZLE STATION REFERNCE POSITION的值
6.重复步骤4，再次确认
1.1-050805
31/49
十六、吸嘴交换高度测定。
高度确认
1.将NOZZLE CHANGER打开，在1号位放入吸嘴
或治具
2.在NC MOVE中，X/Y项输入NOZZLE STATION
REFERNCE POSITION的值（HEAD移至1号位上
方）
3.使用NC JOG，将HEAD1下降至-63mm；将塞
片测量NOZZLE HOLDER与NOZZZLE的间隙，规
则值：-63±0.5mm
4.若不良，修改MACHINE DATA中的NOZZLE
STATION HEIGHT的值
5.重复步骤3，再次确认
1.1-050805
32/49
十七、吸着原点位置确认。
1.将吸着高度治具置于ZNo.43，将NOZZLE治具置于HEAD1
2.使用NC JOG方法，下降HEAD1（将NOZZLE治具插入吸着高度治具）
3.确认X/Y的偏差，将偏差值登入Machine Data（No.1~No.2 machine offset-x/y）
4.重复步骤2、3，直至能顺畅的插入
