1.1-050805 36/49 二十一、托盘吸着高度调整。 1. 将 NOZZLE M 装于 HEAD1 ，在 NC MOVE 中输入 TZA:201;TWA:-308 2. 拉出托盘后，将 HEAD1 移至托盘上 3. 将 HEAD1 下降，测量 NOZZLE 与托盘的间隙；规格值： -63 ± 0.5mm 4. 若不良，修改 MACHINE DATA ；重复 3 步

1.1-050805

35/49

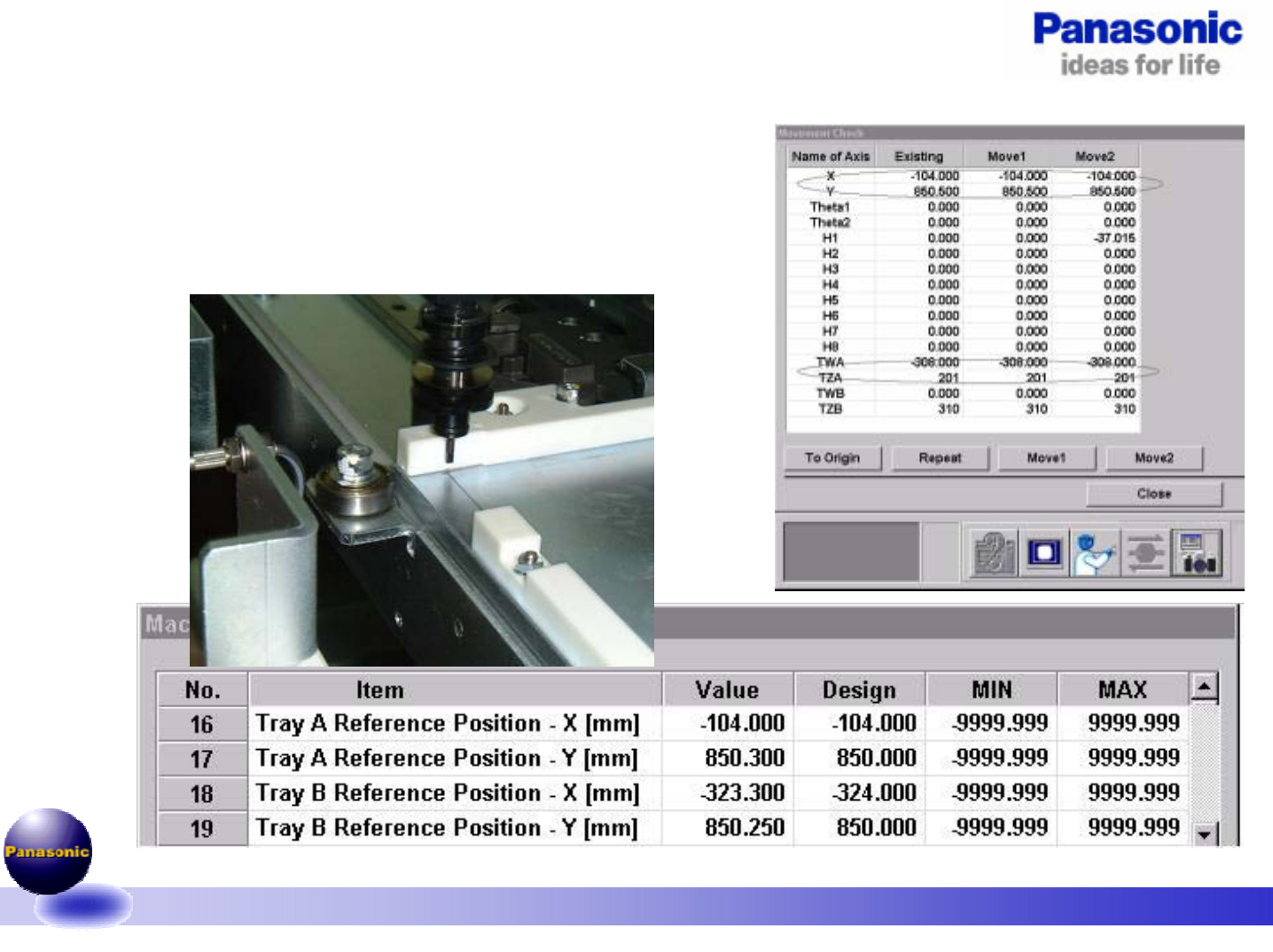

二十、托盘吸着位置调整。

1.将NOZZLE S装于HEAD1，在ZNo.201作上标记

2.在NC MOVE中输入TZA:201;TWA:-308;X:-104;Y:850.3

3.将HEAD1下降，观察NOZZLE与标记的位置

4.若不良，修改MACHINE DATA；重复2、3步

1.1-050805

36/49

二十一、托盘吸着高度调整。

1.将NOZZLE M装于HEAD1，在NC MOVE中输入TZA:201;TWA:-308

2.拉出托盘后，将HEAD1移至托盘上

3.将HEAD1下降，测量NOZZLE与托盘的间隙；规格值：-63±0.5mm

4.若不良，修改MACHINE DATA；重复3步

1.1-050805

37/49

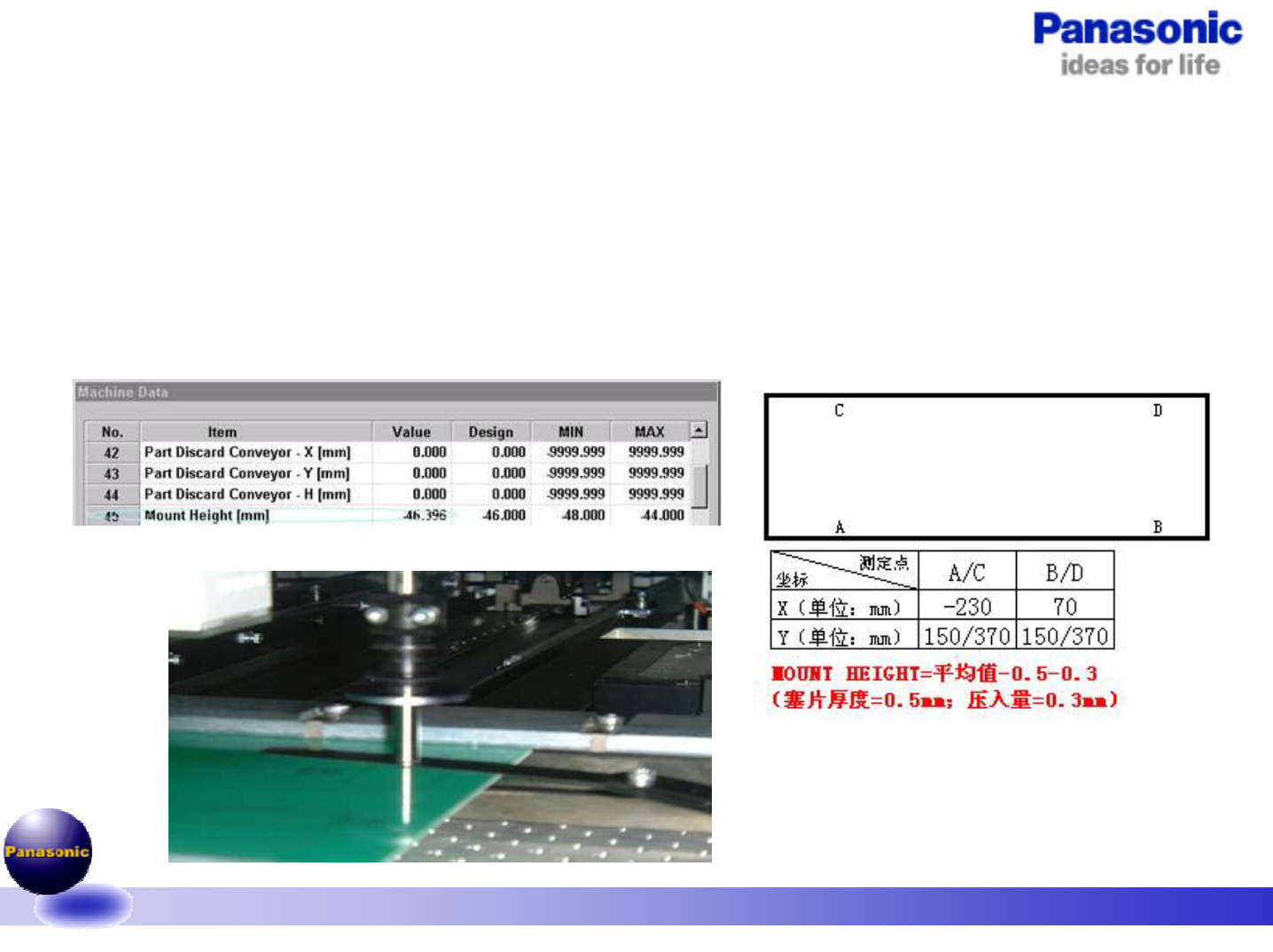

二十二、贴装高度。

1.将固定于轨道上（尽量使用较大的基板，机器可实装的最大基板330x250）

2.将NOZZLE M装于HEAD1上，使用NC JOG方法将HEAD分别移至阿A、B、C、D四个测定点

3.使用NC JOG方法，下降HEAD1至-46mm；用塞片测量基板与吸嘴的间隙（规格值：-46±0.5mm）

4.获取四个测定点的平均值，登入于Machine Data（No.45 Mount Height）
