1.1-050805 18/49 皮带张力数据。 S 284.5 20 0.25 140-150 80-100
1.1-050805
17/49
THETA轴原点的调整
1.Θ1控制H1-H4，Θ2控制H5-H8，分别
由两个电机完成。
2.装上电机，锁紧固定螺丝(螺丝较深
的两颗)，调整皮带张力。
3.进入最高密码，进入Administrator
画面。
4.进入ORGIN SETTING画面，按亮该轴
后，回原点。
5.用NC MOVE方式，将THETA轴旋转135
度,此时MARK标记为一条直线。
6.再次回原点后,用治具确认NOZZLE
HOLD,上下顺畅即可。
联轴器张紧轮
原点标记
(出厂时均有)
原点标记
(出厂时均有)
1.1-050805
18/49
皮带张力数据。
S 284.5 20 0.25 140-150 80-100
1.1-050805
19/49

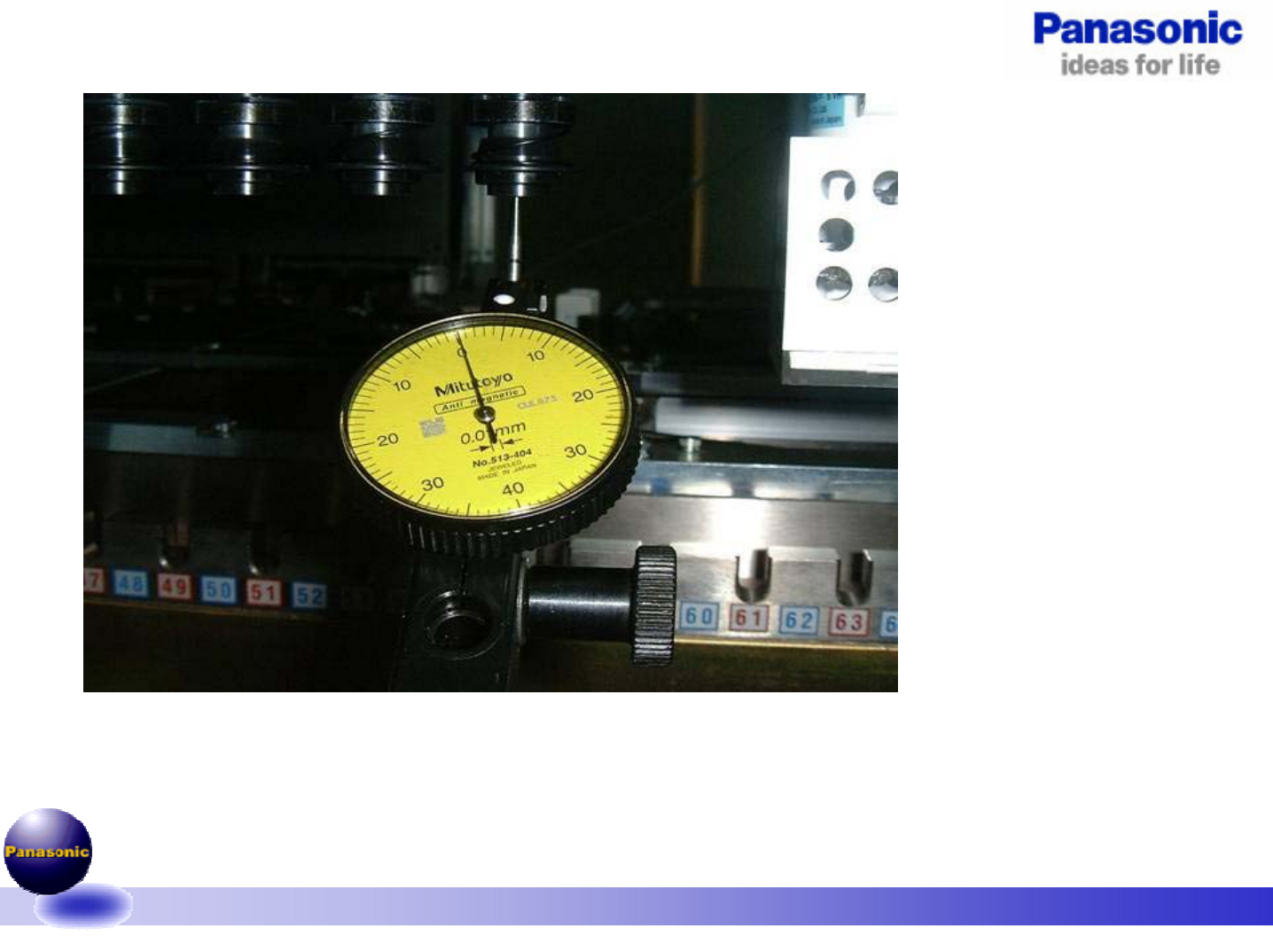

八、吸嘴内轴同心度的测定。
1.将HEAD下降-24mm
2.将百分表置于NOZZLE HOLDER内侧
3.使用NC JOG方法，转动SHAFT一圈，观察表针晃动量
4.规格值：0.06mm以内，若不良更换nozzle holder
5.重复上述步骤，若不良更换shaft
