1.1-050805
24/49
十、XY轴电机的更换和调整。
XY轴电机的更换
关闭电源，卸下电机外盖，然后断开电机连接器。
2.松开电机侧的联轴节螺母。
3.卸下电机螺栓，并把电机从电机托架上卸下来。
4.卸下 4 枚固定螺栓，更换电机。
=注意=
事先拧紧电机侧的螺栓。
5.拧紧电机螺栓。
6.连接电机连接器。
7.打开电源，设定屏幕上的内存。
1.使电机返回原点。（在屏幕上设定）
2.进行机械的原点返回操作。（原点位置为Z43）
8.关闭主控制面板上的“SERVO MOTOR”[伺服电机]，
打开电源。
9.手东移动头装置，把传感器挡片装到 X 和 Y 轴原点
传感器上。
10.拧紧电机侧的联轴节螺母。
11.再次返回原点，确保主控制面板上没有出现错误。
1.1-050805
25/49
XY轴原点的调整
1. 关机，断电、断气。
2. 松开电机侧的联轴器，拔除电机的接头。
3. 松开电机的固定螺钉（4颗），即可取出电
机。
4. 更换上新电机，将固定螺钉固定电机。
5. 连接电机接头，通电、通气，开机。

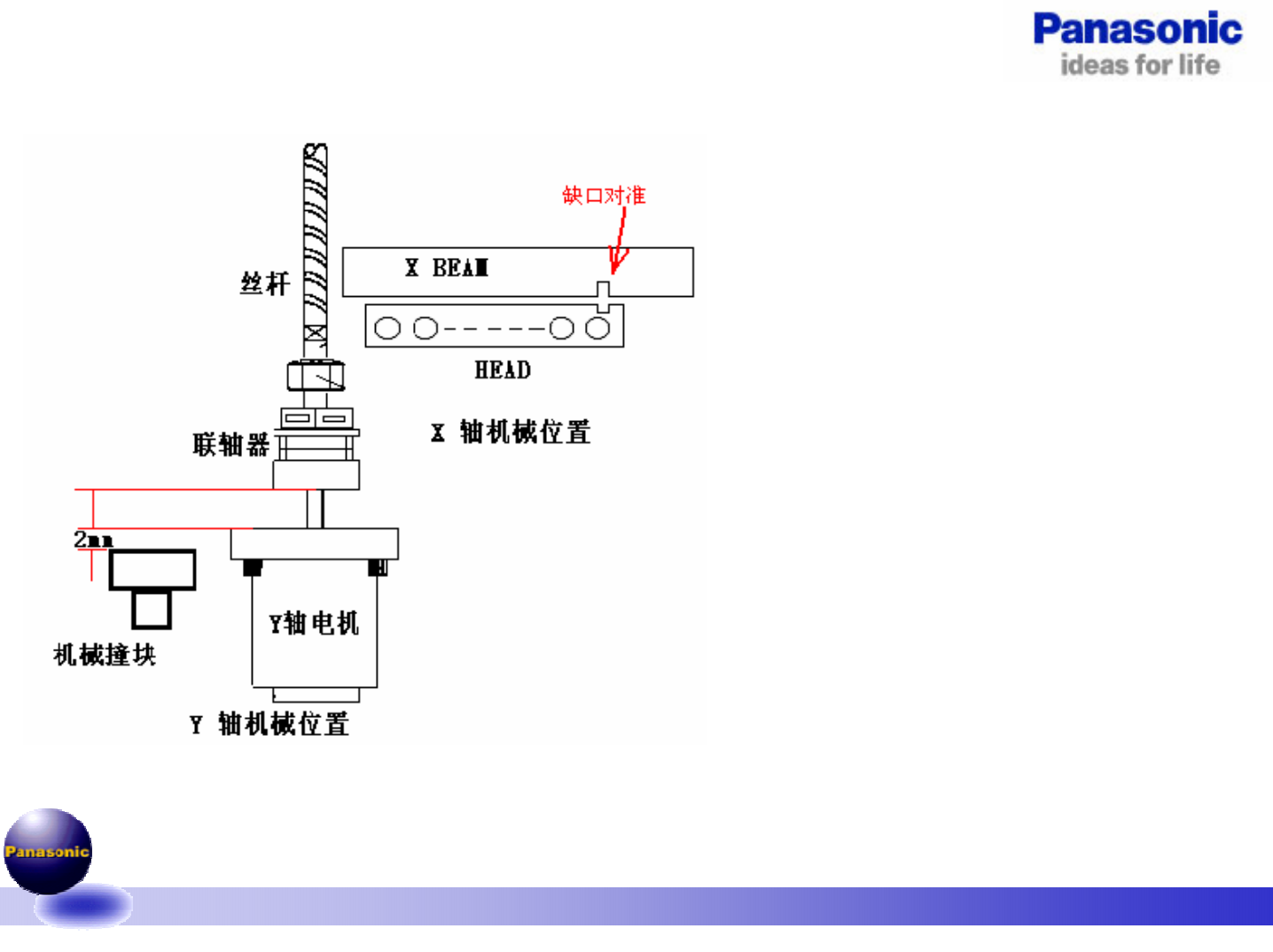

6. 将X或Y轴推至图示位置，锁紧联轴器。
7. 进入最高密码，进入Administrator画面。
8. 进入ORGIN SETTING画面，按亮该轴后，回原
点。
9. 再次锁紧联轴器，机器回原点。
10. 将调整治具分别装于Z43和H1，用JOG MOVE方
式下降H1。
11. 移动X或Y轴，使H1上的治具能顺利插入Z43上
的治具。
12. 将X或Y轴的移动值加入X或Y轴的OFFSET值
中。
13. 机器再次回原点，再次确认治具的插入情
况。
