1.1-050805 26/49 十一、真空气压测定。 真空（ -80Kpa ） ： 1. 将 NOZZLE S 装于测定 HEAD ，进入 MONITOR 画面 2. 选择测定 HEAD ，选择 HEAD SUTION 3. 将 HEAD 下降至 -45mm ，将真空表插入 NOZZLE 4. 记录读数；若不良，更换真空发生器
1.1-050805
25/49
XY轴原点的调整
1. 关机，断电、断气。
2. 松开电机侧的联轴器，拔除电机的接头。
3. 松开电机的固定螺钉（4颗），即可取出电
机。
4. 更换上新电机，将固定螺钉固定电机。
5. 连接电机接头，通电、通气，开机。
6. 将X或Y轴推至图示位置，锁紧联轴器。
7. 进入最高密码，进入Administrator画面。
8. 进入ORGIN SETTING画面，按亮该轴后，回原
点。
9. 再次锁紧联轴器，机器回原点。
10. 将调整治具分别装于Z43和H1，用JOG MOVE方
式下降H1。
11. 移动X或Y轴，使H1上的治具能顺利插入Z43上
的治具。
12. 将X或Y轴的移动值加入X或Y轴的OFFSET值
中。
13. 机器再次回原点，再次确认治具的插入情
况。
1.1-050805
26/49

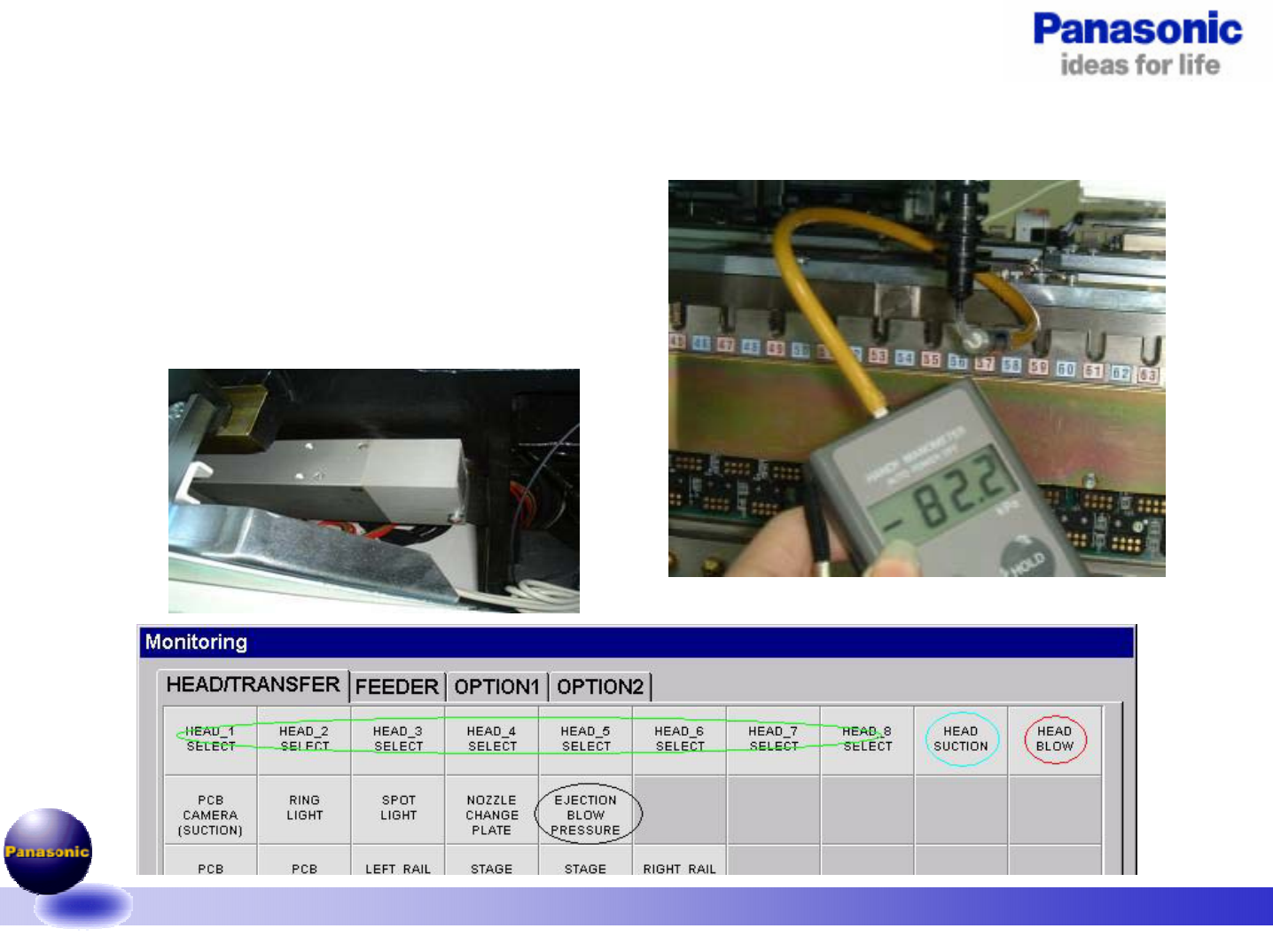

十一、真空气压测定。
真空（-80Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，选择HEAD SUTION
3. 将HEAD下降至-45mm，将真空表插入NOZZLE
4. 记录读数；若不良，更换真空发生器
1.1-050805
27/49
十二、贴装吹气的气压测定。
贴装吹气（7~14Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，选择HEAD BLOW
3. 将HEAD下降至-46mm，将真空表插入NOZZLE
4. 记录读数；若不良，调整气压调节阀
