1.1-050805

33/49

十八、HEAD高度测定。

1.将治具装于HEAD1，下降HEAD至-45mm

2.将百分表置于治具下，调零（以HEAD1为标准，

调试HEAD2~HEAD8）

3.百分表不动，移动X轴-21.5mm，将HEAD2装治具

下降-45mm，记录读数

4.分别重复上步，获取HEAD3~HEAD8的读数

5.将HEAD1~HEAD8的读数，分别登入machine data

（No.78~No.85 HEAD OFFSET）

1.1-050805

34/49

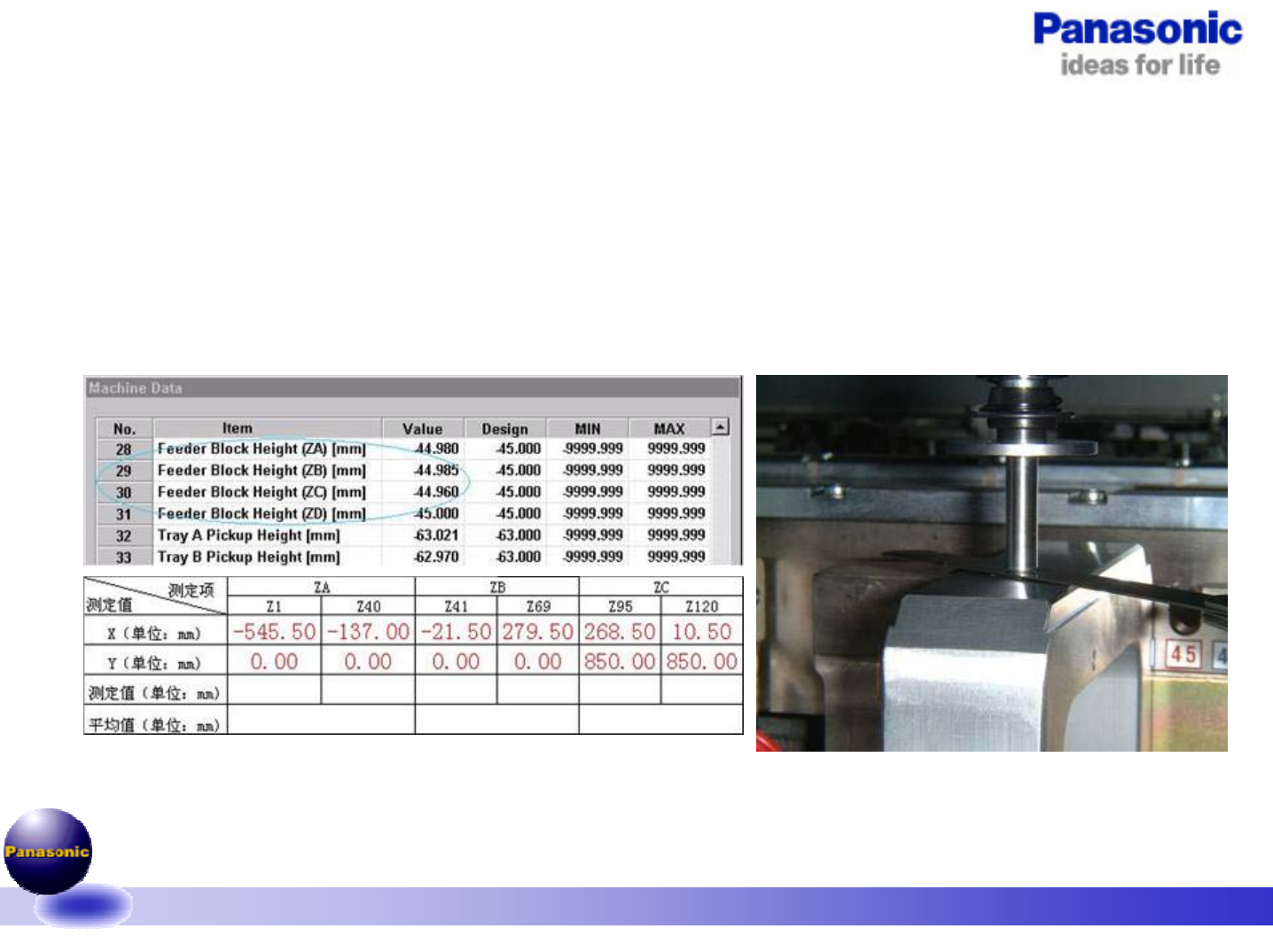

十九、供料部吸着高度。

1.将吸着高度治具置于ZA供料平台，将NOZZLE治具置于HEAD1

2.将HEAD1分别移至Zno.1和Zno.40，根据表格可使用NC MOVE方法

3.使用NC JOG方法，下降HEAD1至-45mm

4.将塞片置于两治具之间，规格值：-45±0.5mm；若不良，用NC JOG调整HEAD，将值记录

5.获取记录值的平均值，将平均值登入Machine Data（No.28~No.30 Feed Block Height）

6.重复步骤2~5，测定ZA、ZB、ZC三个供料平台

1.1-050805

35/49

二十、托盘吸着位置调整。

1.将NOZZLE S装于HEAD1，在ZNo.201作上标记

2.在NC MOVE中输入TZA:201;TWA:-308;X:-104;Y:850.3

3.将HEAD1下降，观察NOZZLE与标记的位置

4.若不良，修改MACHINE DATA；重复2、3步
