3.5.3 Hlava SIPLACE SpeedStar C&P20 P pro osazování v režimu Very High Speed
3

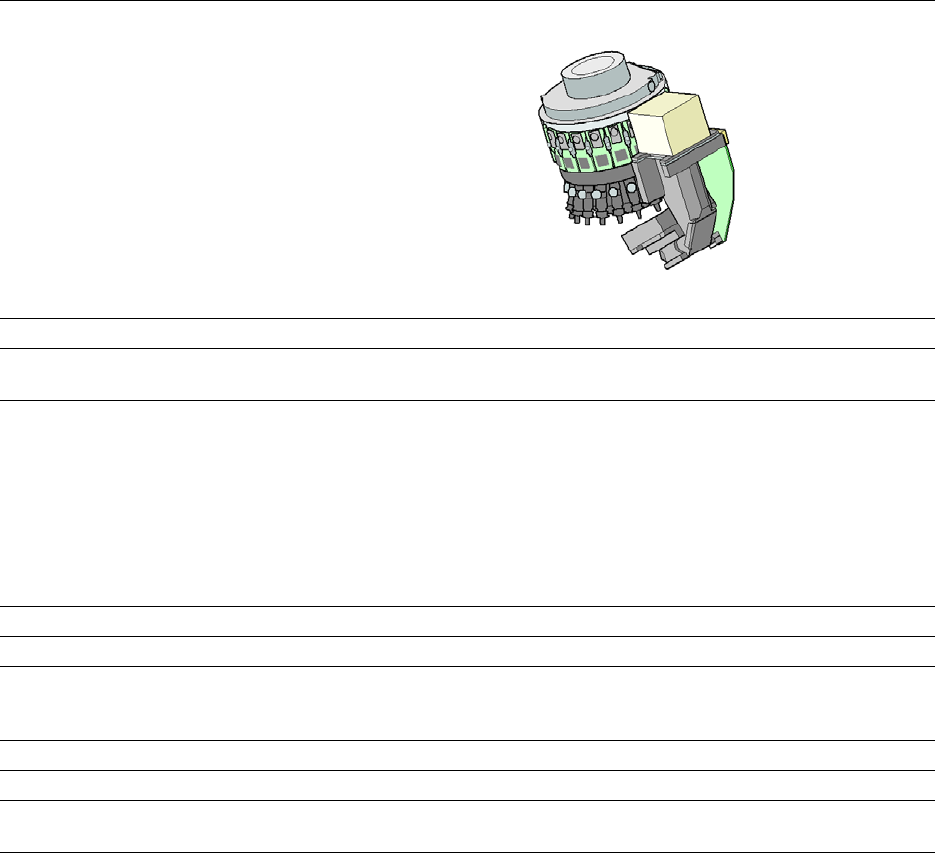

Obr. 3.5 - 5 SIPLACE C&P20 P – přehled
(1) Přípojka stlačeného vzduchu pro 20 Venturiho trysek odebíracího/osazovacího a přidržova-
cího obvodu
(2) Deska senzoru vakua pro přidržovací okruh
(3) Hvězdicový motor
(4) Rukojeť
(5) Pohon DP, 20 pohonů
(6) Hvězdice s 20 pipetami
(7) Tlakový regulační ventil
(8) Motor Z (lineární motor)
(9) Válec vratné jednotky
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.5 Osazovací hlava
137
3.5.3.1 Popis
Hlava SIPLACE SpeedStar (C&P20 P) pracuje na principu Collect&Place, tzn., že během jed-
noho cyklu je z osazovací hlavy odebráno 20 součástek. Senzor součástek kontroluje na osazo-
vací/odebírací pozici, zda byla pipetou zachycena součástka. Na cestě k osazovací pozici jsou
součástky opticky centrovány a natočeny do potřebné osazovací polohy. Potom součástku za po-
moci ofukovacího vzduchu osadí jemně a přesně na desku tištěných spojů.
U osazovací hlavy C&P20 P bylo dosaženo ještě vyššího osazovacího výkonu. Kompaktní kon-
strukce hlavy C&P20 P umožňuje velmi krátké časy cyklu. Při tom je hvězdicová osa šikmo vzhle-
dem k rovině desek. Pomocí takové geometrie lze uspořádat segmenty v nejmenším prostoru.
Kamera součástek je také v hlavě C&P20 P integrována. To umožňuje úsporu pojezdů k externí
centrovací kameře. Mimo to má každý segment vlastní pohon DP pro rotaci pipety. Pipety proto
nemusí být již natáčeny do správné polohy v jediné stanici hlavy. Mohou být natáčeny do správné
osazovací polohy vždy a navzájem nezávisle.
Každý segment má svou vlastní vývěvu. Časy přepnutí mezi vakuem a ofukováním lze tak
značně zkrátit. Kromě toho může být v přidržovacím okruhu provedena kontrola vakua pro každou
jednotlivou pipetu.
Pohon osy Z segmentu je realizován pomocí lineárního motoru s lineárním odměřováním a je tak
nadmíru p
řesný. V odebírací/osazovací pozici pohybuje pohon Z segmenty ve svislém směru dolů
nebo nahoru.

3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.5 Osazovací hlava Od verze softwaru 710.0 Vydání 12/2016
138
3.5.3.2 Technické údaje hlavy SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
S kamerou součástek typu 23 S kamerou součástek typu 41
Spektrumsoučástek
*a
01005 do 2220, Melf, SOT, SOD 0201 (metricky) do 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Specifikace součástek
Max. výška
Min. rozteč nožiček
Min. šířka nožiček
Min. rozteč pájecích bodů
Min. průměr pájecích bodů
Min. rozměry
Max. rozměry
Max. hmotnost
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programovatelná síla nasazení 1,3–4,5 N 1,3–4,5 N
Typy pipet 40xx 40xx
Přesnost na ose X/Y
*b
± 36 µm/3
± 48 µm/4
± 36 µm/3
± 25 µm / 3s HPF
*c
± 48 µm/4
Úhlová přesnost ± 0,5 ° / 3 ± 0,5 ° / 3
Osvětlovací roviny 5 5
Možnosti nastavení
osvětlovacích rovin
256
5
256
5
*)a Upozorňujeme, že spektrum součástek, které lze osazovat, je ovlivněno také geometrií osazovacích plošek, specific-
kými standardy zákazníka a tolerancemi součástek a jejich balení.
*)b Hodnoty přesnosti jsou prokazovány v rámci přejímky stroje a odpovídají podmínkám rozsahu dodávky a výkonů SI-
PLACE.
*)c Pouze pro SIPLACE X4 S micron / X4i S micron: HPF = High Precision Flag
