5.5.1 Stavové pole

Ve stavovém poli se zobrazují aktuální stav stroje, naposledy vyskytlé chyby a akce, které se mají

provést.

Na pravé straně stavového pole se zobrazují podle stavu následující symboly:

(zelená) Spouští kontextovou nápovědu k aktuálnímu náhledu. Všechny ovládací elementy ná-

hledu jsou krátce vysvětleny

(červená) Spustí systém nápovědy, ve kterém jsou uvedené příčiny aktuální chyby a opatření k

jejímu odstranění (viz část 5.6.1

na straně 270).

Otevře dialogové okno, v kterém se zobrazí zdroj chyby, text hlášení chyby a datum a čas výskytu

chyby (viz část 5.6.1

na straně 270). Odtud může být také vyvolána nápověda k aktuální chybě.

Zobrazí detaily o aktuální chybě. V tomto náhledu lze přímo zobrazit způsoby odstranění chyb (jen

u některých hlášení chyb).

Vymaže chybu aktuálně zobrazenou na stavovém poli.

5.5.2 Oblast zobrazení a zpracování

V této oblasti jsou zobrazena tlačítka k nastavení/spuštění funkcí, obecné informace o desce, vy-

bavení, dávce a jiné pokyny.

Animované a různě zbarvené objekty znázorňují procesy nebo stavy (např. zpracování, stanovi-

ště prázdné atd.).

V náhledu "Výroba" (základní náhled) jsou signalizovány určité provozní stavy (zpracování, chyba

atd.).

Zastavení zpracování. Aktuální proces osazování se zastaví.

Pokračování ve zpracování. Osazování desek se spustí nebo pokračuje.

Průběh

Průběh při osazování se zobrazuje pro každou desku na diagramu.

Provozní návod SIPLACE, řada X 5 Činnosti na stroji

Od verze softwaru 710.0 Vydání 12/2016 5.5 Uživatelské rozhraní

263

Zpracování desky

Deska je systémem převzata a zpracovává se. Tmavě zelená ikona desky se zobrazuje jako tla-

čítko.

Přerušení zpracovávání desky

Pokud bylo zpracovávání desky přerušeno, zobrazí se symbol desky v červené barvě.

Deska musí být zkontrolována

Pokud je deska na výstupním pásu a stav desky musí být zkontrolován obsluhou, zobrazí se sym-

bol desky ve žluté barvě.

5.5.3 Lišta ikon

Na liště ikon jsou tlačítka hlavních funkcí softwaru stanice.

Těmi můžete přejít k jiným náhledům uživatelského rozhraní, ve kterých lze používat další funkce

(viz část 5.5.5

na straně 267).

Obr. 5.5 - 2 Lišta ikon

Tlačítka se liší podle konfigurace a nastavené úrovně obsluhy. Některé náhledy jsou k dispozici

jen na vyšších úrovních obsluhy.

V následující tabulce jsou krátce popsána tlačítka a hlavní funkce.

Symbol Náhled Popis

Výroba

(základní náhled)

Zobrazení stavu stroje pro nejčastěji prováděné úlohy během

výroby.

Zobrazení provozních stavů, viz část 5.5.2

na straně 262.

Zobrazení stanovišť, název vybavení, název dávky, změny konfi-

gurace a přídavného příslušenství.

Podávací modul,

součástky a pipe-

Lze vyvolat vybavení pro každé ze 4 stanovišť jednotlivě.

Kontrola a vybavování podávacími moduly, součástkami a pipeta-

mi.

Učení (teach) tvarů těles a tvarů kapes na součástky.

Zobrazení kontroly stavu naplnění.

Náhled stavu za-

plnění

Obsluze se během osazování zobrazuje informace, když jednotlivé

dopravníky běží naprázdno a je třeba je doplnit.

5 Činnosti na stroji Provozní návod SIPLACE, řada X

5.5 Uživatelské rozhraní Od verze softwaru 710.0 Vydání 12/2016

264

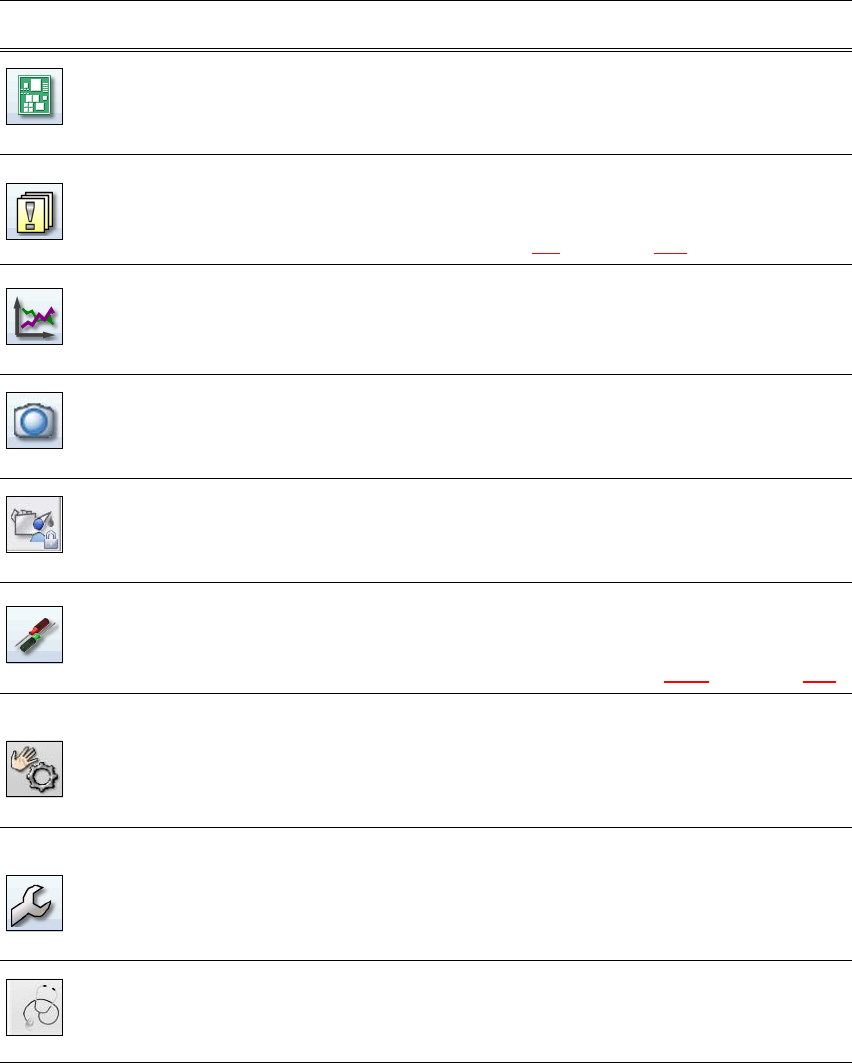

Desky plošných

spojů (DPS)

Zobrazení desek a seznam osazovacích pozic.

Kontrola a seřízení desek a součástek.

Učení (teach) značek.

Zprávy Zobrazení zpráv k aktuálním a dřívějším událostem. Zprávy jsou

rozlišeny podle jejich druhu. Lze zobrazit tabulku s chybami stop,

chybami transportů, chybami stroje, obecnými chybami a sdruže-

nými hlášeními chyb (viz část 5.6

na straně 269).

Statistika Zobrazení statistiky zahrnující výkon, kvalitu a odhozený materiál.

Zobrazení výkonu strojů a desek.

Spuštění OIS (Operator Information System), bližší informace viz

dokumentace k OIS.

Živý obraz během

osazování

Zobrazení jednotlivých živých obrazů kamer.

Až od úrovně ovládání „Rozšířená výroba“:

Zobrazení a uložení rozpoznávacích maket systému Vision.

Stav údržby Obsahuje informace o stavu údržby stroje.

Další informace jsou uvedené v návodu k údržbě.

Nastavení Obsahuje všechna nastavení a příslušenství.

Nastavení úrovně ovládání, jazyka uživatelského rozhraní.

Zobrazení a změny nastavení stroje, uživatelských nastavení,

možností stroje a možností softwaru viz část 5.5.5

na straně 267.

Kontrola senzorů

a funkcí

Obsahuje informace a funkce pro testy a diagnostiku.

Nastavení chování tlačítka start stroje.

Teprve od úrovně ovládání „Rozšířená výroba“:

Celkový referenční chod, testování funkcí hlavy C&P20.

Jednotlivé funkce a trvalé chody. Každý portál je řízen samostatně.

Servis Servisní nástroje.

K dispozici až od úrovně ovládání "Servis (zákazníka)".

Seřizování a kalibrace osazovacích automatů SIPLACE, stažení

verzí integrovaného softwaru, kalibrace a konfigurace celého stro-

je.

Inspekce testova-

cí lavice

Je k dispozici pouze na uživatelské úrovni Servis stroje.

Podrobný popis funkcí najdete v online nápovědě.

Symbol Náhled Popis
