Provozní návod SIPLACE, řada X 1 Úvod

Od verze softwaru 710.0 Vydání 12/2016

1Úvod

Tento provozní návod je příručkou, resp. zdrojem informací k obsluze a seřizování osazovacího

automatu SIPLACE

řady X S.

Osazovací automaty řady X S se dodávají v šesti různých variantách:

– SIPLACE X4i S

–SIPLACE X4 S

– SIPLACE X4i S micron

– SIPLACE X4 S micron

–SIPLACE X3 S

–SIPLACE X2 S

Čísla v typovém označení odpovídají počtu portálů. Na každém portálu je osazovací hlava.

Toto je překlad originálního německého provozního návodu.

V hlavičce každé kapitoly najdete údaje o vydání a verzi softwaru, od které je tento návod platný.

UPOZORNĚNÍ

Osazovací automaty SIPLACE řady X mají z velké části stejnou konstrukci, rozdíly jsou

výslovně uvedeny.

 Informace o konkrétních možnostech konfigurace a volitelném vybavení najdete ve

specifikaci automatů SIPLACE řady X S a specifikaci automatů SIPLACE X4 S

micron / X4i S micron.

Na obrázcích v tomto provozním návodu je znázorněn automat SIPLACE X4 S nebo X4i

S. Tyto obrázky v zásadě platí i pro automaty SIPLACE X2 S / X3 S, SIPLACE X4 S

micron a SIPLACE X4i S micron. Případné odchylky jsou znázorněny na odpovídajícím

obrázku.

1 Úvod Provozní návod SIPLACE, řada X

1.1 Přehled stroje Od verze softwaru 710.0 Vydání 12/2016

1.1 Přehled stroje

1.1.1 SIPLACE X4i S

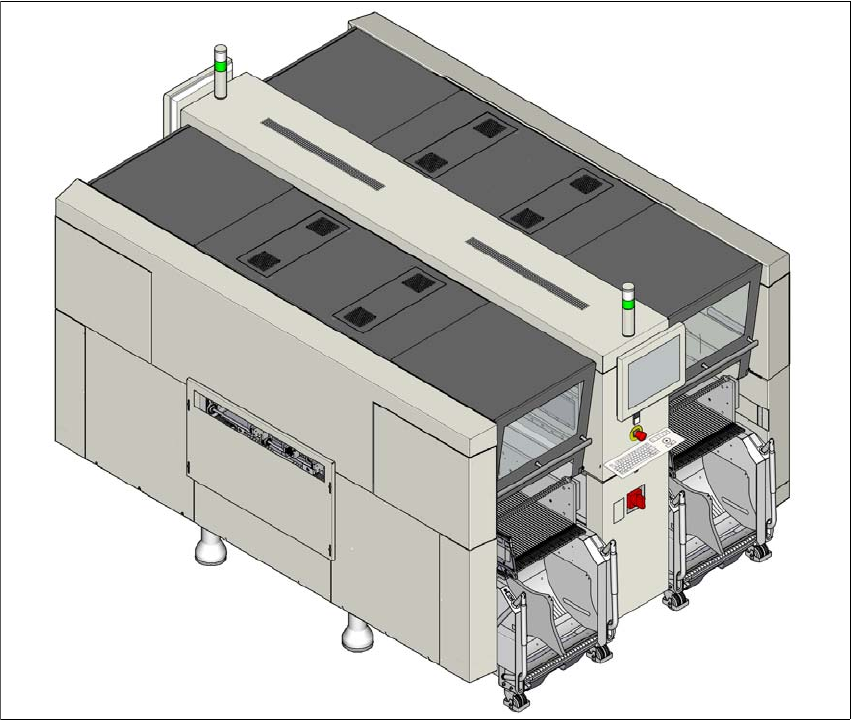

Obr. 1.1 - 1 Osazovací automat SIPLACE X4i S

Osazovací automat SIPLACE X4i S je charakteristický

– Nejvyšší přesností,

– Propracovanou optimalizací výkonu,

– Propracovanými strategiemi vybavování,

– Osazovacími výkony i pro nejnáročnější procesy.

Provozní návod SIPLACE, řada X 1 Úvod

Od verze softwaru 710.0 Vydání 12/2016 1.1 Přehled stroje

Pro zpracování součástek lze použít tři varianty osazování:

– Proces Collect&Place,

– Proces Pick&Place a

– Kombinaci procesů Collect&Place a Pick&Place (smíšený režim).

Osazovací automat SIPLACE X4i S má čtyři portály. Oba portály v oblasti osazování 1 a oba por-

tály v oblasti osazování 2 jsou otočené dovnitř.

Osazovací hlavy lze navzájem nezávisle rychle a přesně polohovat ve směrech X a Y pomocí li-

neárních motorů.

Osazovací automat SIPLACE X4i S má dvě oblasti osazování, jednoduchý transport nebo dvojitý

transport. V případě dvojitého transportu lze osazovat dvě desky současně.

Pro přípravu součástek jsou k dispozici čtyři stanoviště, která lze vybavit vozíky na součástky až

se 40 stopami. Na stanovištích 2/3 nebo 1/4 lze stoly v příslušné oblasti osazování nakonfigurovat

do vnitřní nebo vnější polohy.

1.1.1.1 Přehled konfigurací osazovací hlavy

CPP_H = Multistar CPP ve vysoké montážní poloze

CPP_L = Multistar CPP v nízké montážní poloze

Oblast osazování 1 Oblast osazování 2

C&P20 / C&P20 C&P20 / C&P20

C&P20 / C&P20 CPP_L / CPP_L

C&P20 / C&P20 TH / TH

C&P20 / C&P20 CPP_H / TH

CPP_L / CPP_L CPP_L / CPP_L

CPP_L / CPP_L CPP_H / TH

CPP_L / CPP_L TH / TH
