1 Úvod Provozní návod SIPLACE, ř ada X 1.2 Popis stroje Od verze softwaru 710.0 Vydání 12/2016 32 1.2.3 Prohlášení o shod ě pro ES Dále popisovaný výrobek: 1 1 Výrobce ASM Assembly Systems GmbH & Co. KG Rupert-Mayer-…
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.2 Popis stroje
31
1.2.2 Výrobní číslo automatu
Výrobní číslo automatu je uvedeno na vnitřní straně rámu stroje na stanovišti 1.
1

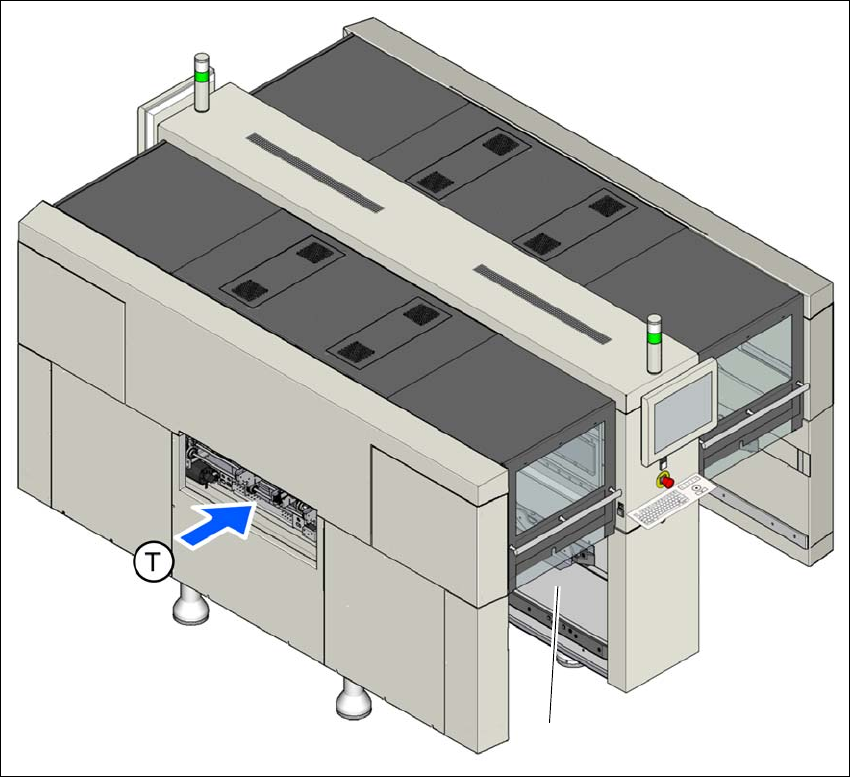

Obr. 1.2 - 1 Umístění identifikačního štítku s výrobním číslem (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(T) Směr transportu
(1) Identifikační štítek
(1)
1 Úvod Provozní návod SIPLACE, řada X
1.2 Popis stroje Od verze softwaru 710.0 Vydání 12/2016
32
1.2.3 Prohlášení o shodě pro ES
Dále popisovaný výrobek:
1
1
Výrobce
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
odpovídá předpisům a normám uvedeným v přiloženém prohlášení o
shodě pro EU.
1.2.4 Používání ke stanovenému účelu
Tento výrobek se smí používat pouze způsobem uvedeným v katalozích a technických popisech,
tj. k osazování konstrukčních součástek typu SMD a jen v kombinaci s externími zařízeními a sou-
částmi doporučenými, popř. schválenými společností ASM Assembly Systems GmbH&Co.KG.
Jiné nebo širší používání je v rozporu se stanoveným účelem.
Při používání v rozporu se stanoveným účelem společnost ASM Assembly Systems
GmbH&Co.KG neručí za případné škody ani za bezvadné a správné fungování součástí.
K použití odpovídající stanovenému účelu patří i dodržování pokynů v provozním návodu.
Bezvadný a bezpečný provoz výrobku předpokládá odbornou přepravu, náležité uložení, instalaci
a montáž jakož i příslušnou obsluhu a údržbu.
Výrobek
Osazovací automat
Typ SIPLACE X4i S SIPLACE X4 S SIPLACE X3 S SIPLACE X2 S
Číslo výrobku: 520440 520480 520310 520210
Výrobek
Osazovací automat
Typ SIPLACE X4i S
micron
SIPLACE
X4 S micron
Číslo výrobku: 520410 520420
Provozní návod SIPLACE, řada X 1 Úvod
Od verze softwaru 710.0 Vydání 12/2016 1.2 Popis stroje
33
1.2.5 Používání v rozporu se stanoveným účelem
Při použití neodpovídajícímu stanovenému účelu výrobku se může vyskytnout ohrožení zdraví a
života a může dojít k věcným škodám. Z tohoto důvodu je použití neodpovídající stanovenému
účelu zakázáno. Při používání v rozporu se stanoveným účelem společnost ASM Assembly Sys-
tems GmbH&Co.KG neručí za případné škody ani za bezvadné a správné fungování součástí.
Příklady používání automatu v rozporu se stanoveným účelem:
– Provoz osazovacího automatu s vyřazenými nebo odstraněnými bezpečnostními zařízeními,
– Provoz osazovacího automatu bez vozíku na součástky nebo s nezasunutými vozíky na sou-
částky,
– Osazování součástkami, které neodpovídají přípustné specifikaci,
– Používání neschválených podavačů součástek,
– Používání neschváleného příslušenství a přídavných modulů,
– Obsluha osazovacích automatů nekvalifikovaným personálem,
– Provoz osazovacího automatu bez makety podávacího modulu, který chrání proti zásahu na
stanovištích, když nejsou všechna stanoviště obsazená podávacími moduly,
– Provoz osazovacího automatu bez chrániče proti zásahu na transportu desek,
– Nejednoznačné přiřazení elektrických přívodních kabelů k jednotlivým automatům a nainsta-
lovanému volitelnému vybavení,
–Současný pobyt více než jedné osoby na jednom stanovišti vozíku na součástky při doplňo-
vání vybavení,
– Vstup osob na plechové kryty a jiné ochranné kryty.
1.2.6 Údaj emisí hluku
1
Hladina maximálního hluku 75 dB (A)
