2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.6 Bezpečnostní zařízení Od verze softwaru 710.0 Vydání 12/2016
98
2.6.6 Chrániče proti zásahu na stanovištích s maketami podávacích modulů
2
Obr. 2.6 - 10 Ochrana proti zásahu na stanovištích vozíků na součástky
2
(1) Maketa přívodního modulu SIPLACE X, č. výrobku 00141226-xx
VÝSTRAHA
Provozní
Zajištění bezpečnosti provozu obsazením každého druhého stanoviště!
Bezpečnost provozu vozíků na součástky u automatů SIPLACE řady X je zaručena, když
je alespoň na každém druhém volném stanovišti podávací modul nebo chránič proti zá-
sahu (maketa podávacího modulu).
Na stanovištích 2 a 4 nasaďte chránič proti zásahu se značkou.
Každé druhé volné stanoviště zajistěte chráničem proti zásahu také při použití dr-
žáku na ploché zásobníky.
Provozní návod SIPLACE, řada X 2 Bezpečnost práce
Od verze softwaru 710.0 Vydání 12/2016 2.7 Zbytkové napětí a doba vybití na automatu
99
2.7 Zbytkové napětí a doba vybití na automatu
Jestliže je stisknuto tlačítko NOUZOVÉHO ZASTAVENÍ nebo jestliže je vypnut automat, je me-
ziobvodové napětí 300 V- pro portálové osy, resp. 160 V- pro hvězdicové osy během krátké doby
sníženo na bezpečné zbytkové napětí.
2
2.7.1 Stav energie automatu po vypnutí hlavním vypínačem
2
2
NEBEZPEČÍ
Nebezpečí ohrožení elektrickým napětím!
Automat je napájen 3 x 360 V~ až 3 x 480 V ± 10 %, 50/60 Hz nebo volitelně
3 x 200 V~ až 3 x 240 V~ ± 10 %; síťovým napětím 50/60 Hz. Části tohoto zařízení vedou
proto životu nebezpečné napětí i při vypnutém hlavním vypínači a vytaženém síťovém ko-
nektoru.
Při neodborném zacházení s tímto automatem může dojít k usmrcení, vážným úrazům
nebo značným věcným škodám.
Proto dodržujte platné předpisy o bezpečnosti a ochraně zdraví a předpisy DIN
(zvláště normu EN 60204, část 1 nebo normu IEC 60204, část 1), resp. bezpečnostní
předpisy platné ve vaší zemi.
Kryty zásuvného napáječe smí otvírat pouze vyškolený a kvalifikovaný personál.
NEBEZPEČÍ
Životu nebezpečná napětí v napájecím zásuvném dílu!
V napájecím zásuvném dílu se nacházejí komponenty (kondenzátory), které i ve vypnu-
tém stavu stroje a vytaženém síťovém konektoru mohou po dobu ještě cca 5 minut vést
životu nebezpečné napětí.
Před prováděním prací na napájecím zásuvném dílu vyčkejte ještě nejméně 5 minut.
Pouze servisní technik společnosti ASM Assembly Systems GmbH&Co.KG, popř.
servisní technik provozovatele vyškolený společností ASM smí pracovat na bezpeč-
ném zastavení (CSB) a na napájení.
POZOR
Nebezpečí ztráty dat!
Aby nedošlo ke ztrátě dat, vypínejte automat kromě nouzových případů podle následují-
cích kritérií:
– Automat ukončil přenos dat stroje, vybavení a panelů (sdružení desek).
– Automat ukončil zpracování desky plošných spojů.
– Automat ukončil fázi rozběhu.
2 Bezpečnost práce Provozní návod SIPLACE, řada X
2.7 Zbytkové napětí a doba vybití na automatu Od verze softwaru 710.0 Vydání 12/2016
100
2.7.2 Hlavní vypínač vypnut - automat připojen k síti
2
2

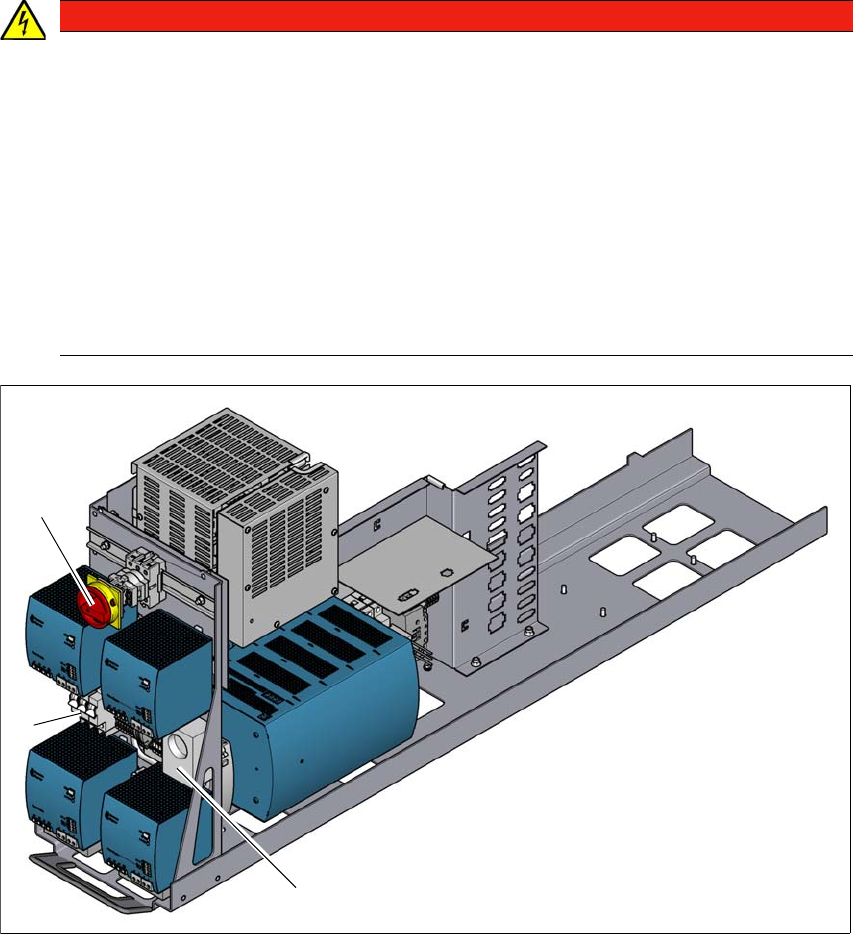

Obr. 2.7 - 1 Zásuvný napáječ, přední strana
(1) Hlavní vypínač (S1)
(2) Připojovací síťové svorky (X95) pro napájecí kabel
(3) Servisní zásuvka (X98)
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
Při neodborném zacházení s automatem může dojít k usmrcení, vážným úrazům nebo
značným věcným škodám.
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné na-
pětí na napájení:
–Síťové připojovací svorky X94
– L1, L2 a L3 hlavního vypínače S1
– Servisní zásuvka X98
– Bezpečné zastavení (CSB) po vypnutí hlavního spínače je ještě 5 minut pod napětím.
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je oranžová.
(3)
(1)
(2)
