Provozní návod SIPLACE, ř ada X 6 Rozší ř ení stanic Od verze softwaru 710.0 Vydání 12/2016 6.13 Podp ě rný kolík 387 6.13 Pod p ě rný kolík Č íslo výrobku 001 19680-xx Podp ě rný kolík Široké desky mají tendenci p ř i o…
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.12 Rozhraní Siemens Od verze softwaru 710.0 Vydání 12/2016
386
6.12 Rozhraní Siemens
Číslo výrobku 00116808-xx Rozhraní systému SIPLACE
U osazovacích automatů SIPLACE řady X odpovídá konfigurace transportního rozhraní stan-
dardu SMEMA. Existuje i možnost používat tato rozhraní podle standardu Siemens. To je velmi
výhodné v případě, že má být automat
řady X integrován do starší linky SIPLACE. Není potom nutné dovybavování starších automatů
na standard SMEMA.
Stačí nakonfigurovat transportní rozhraní automatů řady X na standard Siemens a připojit auto-
maty příslušnými kabely rozhraní.
Provozní návod SIPLACE, řada X 6 Rozšíření stanic
Od verze softwaru 710.0 Vydání 12/2016 6.13 Podpěrný kolík
387
6.13 Podpěrný kolík
Číslo výrobku 00119680-xx Podpěrný kolík
Široké desky mají tendenci při osazování pružit, takže podle okolností nelze osazovat s požado-
vanou přesností. I silně prohnuté desky ovlivňují přesnost osazování. Tento problém snadno od-
stranit umístěním podpěrných kolíků na zvedací stůl.
6

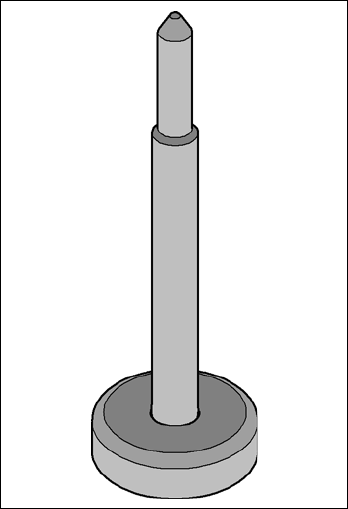

Obr. 6.13 - 1 Podpěrný kolík
6 Rozšíření stanic Provozní návod SIPLACE, řada X
6.14 Smart Pin Support Od verze softwaru 710.0 Vydání 12/2016
388
6.14 Smart Pin Support
Číslo výrobku 00119999-xx Smart Pin Support, X3 S
Číslo výrobku 00119993-xx Smart Pin Support, X4 S
Číslo výrobku 00119994-xx Smart Pin Support, X4i S
Široké desky mají tendenci při osazování pružit, takže podle okolností nelze osazovat s požado-
vanou přesností. I silně prohnuté desky ovlivňují přesnost osazování. Tento problém snadno od-
stranit umístěním podpěrných kolíků na zvedací stůl. Pomocí volitelné funkce Smart Pin Support
lze podpěrné kolíky nastavit na zvedacím stole automaticky. K tomu slouží podávací jednotka,
která podává podpěrné kolíky ze speciálních zásobníků a vkládá je na stanovené pozice.
6
Obr. 6.14 - 1 Podpěrný kolík
UPOZORNĚNÍ
Zmenšení oblasti posuvu
Volitelné vybavení Smart Pin Support lze nakonfigurovat pro automaty SIPLACE X3 S
/ X4 S. Při použití volitelného vybavení Smart Pin Support se zmenšuje oblast posuvu
portálů 1 a 3 vždy o 36 mm.
