5.1.3 Úroveň obsluhy Servis (zákazníka)
5.1.3.1 Činnosti
Do oblasti úkolů servisního personálu patří:
– Rozsáhlé údržbářské práce
–Výměna náhradních dílů
– Editace strojních dat
– Kalibrace stroje
5.1.4 Úroveň ovládání „Servis (SIPLACE)“
5.1.4.1 Činnosti
Programátor má následující oblast úloh:
–Připravovat data CAD
– Vytvářet a srovnávat (teach) rozpoznávací data systému Vision
– Vypracovávat osazovací programy
– Implementovat novou zakázku
– Udržovat data
– Zálohovat data
Provozní návod SIPLACE, řada X 5 Činnosti na stroji
Od verze softwaru 710.0 Vydání 12/2016 5.2 Ovládací a indikační prvky
251
5.2 Ovládací a indikační prvky
5.2.1 Přehled
5

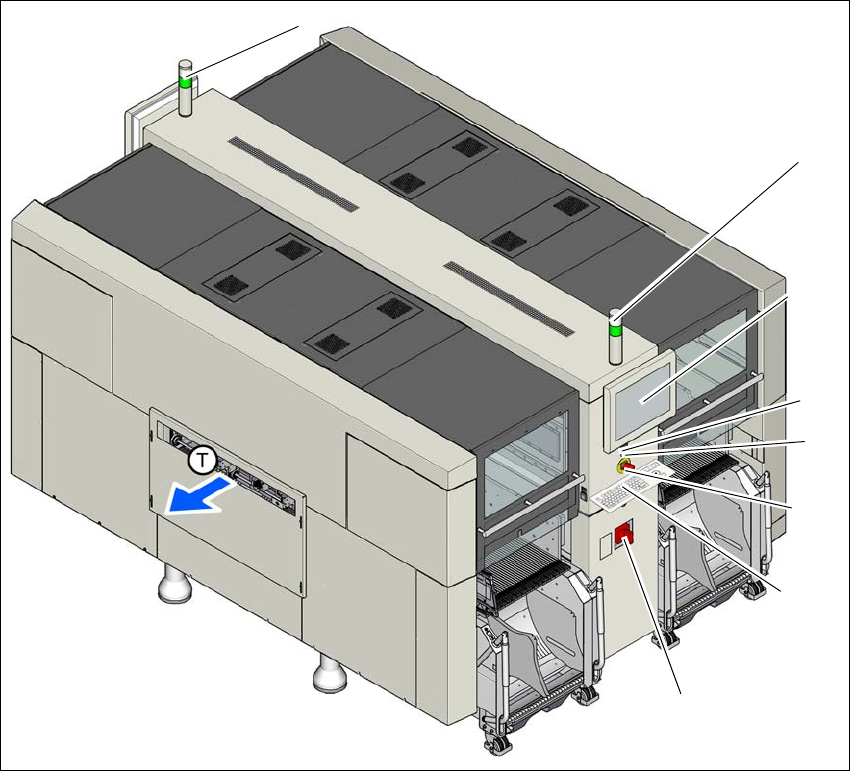

Obr. 5.2 - 1 Ovládací a indikační prvky (příklad automatu SIPLACE X2 S / X3 S / X4 S)
(1) Hlavní vypínač (5) Tlačítko Start (zelené)
(2) Stop tlačítko (černé) (6) Displej LCD
(3) Tlačítko NOUZOVÉHO ZASTAVENÍ (7) Signalizační světla s houkačkou
(4) Klávesnice (T) Směr transportu desky
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 Činnosti na stroji Provozní návod SIPLACE, řada X
5.2 Ovládací a indikační prvky Od verze softwaru 710.0 Vydání 12/2016
252
5.2.2 Popis
Všechny ovládací prvky jsou dosažitelné osobami od výšky 1,40 m.
Hlavní vypínač 5
Hlavní vypínač slouží k zapnutí nebo vypnutí síťového napájení automatu.
5
Tlačítko Stop 5
Bílým tlačítkem lze pozastavit osazování automatem.
Tlačítko Start (zelené) 5
Zeleným tlačítkem lze automat spustit po zapnutí, resp. po odstranění chyb.
Tlačítko NOUZOVÉHO ZASTAVENÍ 5
Po stlačení zůstane toto tlačítko zasunuto. Přívod proudu do portálových os, vozíků konstrukčních
součástek, transportních pásů a nůžek je přerušen, napájení os v osazovací hlavě je redukováno.
Tlačítko je možné otočením opět uvolnit.
Displej-LCD 5
Na každé straně automatu je plochá obrazovka LCD s povrchem citlivým na dotek (dotyková ob-
razovka).
NEBEZPEČÍ
Ohrožení života elektrickým napětím!
I při vypnutém hlavním vypínači je ještě v určitých částech uvnitř automatu životu nebez-
pečné napětí.
