3.8.4 Adaptér podávacího modulu pro řadu X
Číslo výrobku 00141305-xx Adaptér podávacího modulu řady X
Číslo výrobku 00141308-xx Deskový adaptér pro Reject Conveyor
Číslo výrobku 00141310-xx Deskový adaptér pro Label Presenter
3
Spektrum X podávacích modulů pásů bylo rozšířeno o vibrační podélný dopravník, Label Presen-
ter a Reject Conveyor (odklízecí modul). Pomocí adaptéru lze k použití na vozících na součástky
řady X připravit vibrační podélné dopravníky, štítkovače Label Presenter a dopravníky Reject
Conveyor. Kromě mechanické má adaptér i elektronickou funkci. Převádí komunikační signály po-
dávacích modulů S na signály rozšířeného protokolu řady X. Jsou implementovány také další
funkce, například identifikace podávacího modulu.
3
UPOZORNĚNÍ
Vibrační podélný dopravník S, štítkovač Label Presenter a dopravník Reject Conveyor
nelze použít u vozíků na součástky, pokud jsou vozíky v dosahu hlavy SpeedStar
(C&P20).
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE, řada X
3.8 Podávací moduly X pro automaty SIPLACE řady X Od verze softwaru 710.0 Vydání 12/2016
182
3.8.4.1 Adaptér podávacího modulu pro řadu X se štítkovačem Label Presenter
3
Obr. 3.8 - 5 Adaptér podávacího modulu pro řadu X se štítkovačem Label Presenter
(1) Adaptér podávacího modulu pro řadu X (č. výrobku 00141305-xx)
(2) Deskový adaptér pro štítkovač Label Presenter (č. výrobku 00141310-xx)
(3) Label Presenter
3.8.4.2 Adaptér podávacího modulu pro řadu X s vibračním podélným dopravníkem
3
3
UPOZORNĚNÍ
Použití deskového adaptéru
Součástí dodávky adaptéru pro podávací moduly řady X je deskový adaptér:
Deskový adaptér použijte při výšce součástek do 16,5 mm.
Při výšce součástek v rozsahu 16,5 mm až 25 mm se pracuje bez deskového adaptéru.
Provozní návod SIPLACE, řada X 3 Technické údaje a konstrukční skupiny
Od verze softwaru 710.0 Vydání 12/2016 3.8 Podávací moduly X pro automaty SIPLACE řady X
183
3

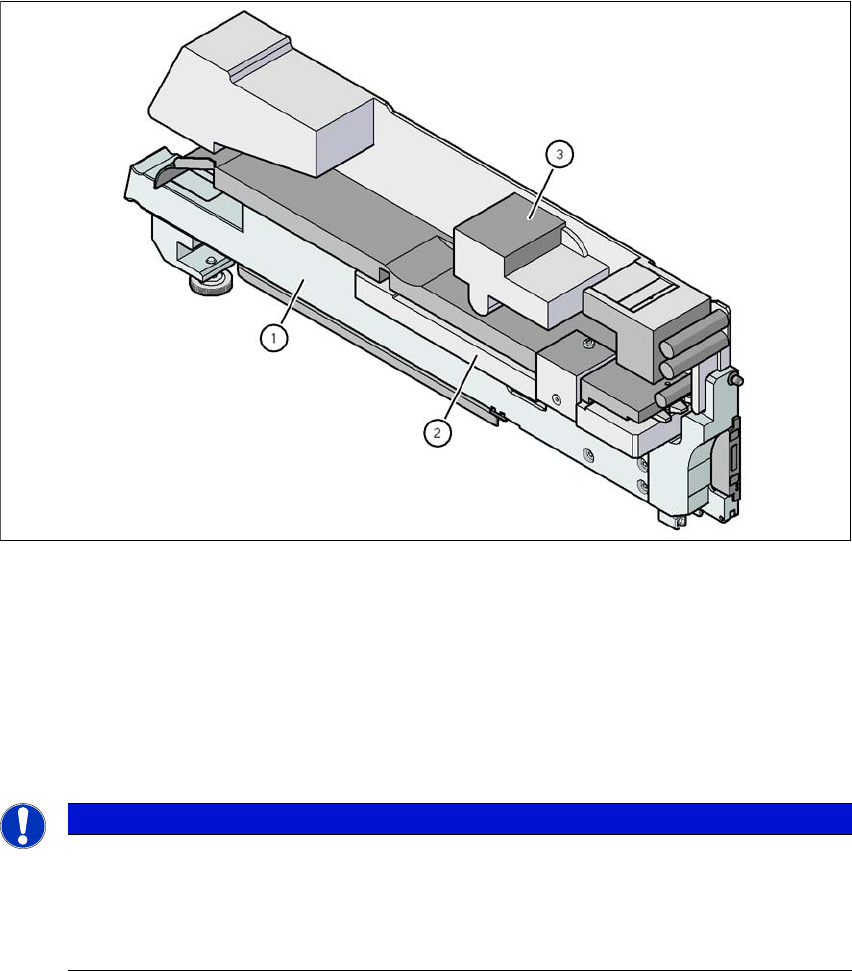

Obr. 3.8 - 6 Adaptér podávacího modulu pro řadu X s vibračním podélným dopravníkem
(1) Adaptér podávacího modulu pro řadu X (č. výrobku 00141305-xx)
(2) Deskový adaptér 16,5 mm (je součástí dodávky)
(3) Vibrační podélný dopravník, typ 3 (č. výrobku 00142031-xx)
Šířka 34,4 mm
Stopy pro podávací modul 1, 2 nebo 3 3
Obsazená stanoviště podávacích modulů 3 3
Zásoba součástek Na tyčový zásobník 150 kusů, 3
podle délky součástek 3
Specifická data pro tyčový zásobník 9,5 mm šířka / 3 kusy 3
15 mm šířka / 2 kusy 3
> 15 mm šířka / 1 kus 3
30 mm šířka / 1 kus 3
Čas střásání Nastavitelný v programu SIPLACE Pro od 400
do více než 1000 ms 3
