4.3.3 在运行中更换载料箱或载盘 ( 以 dYTF 为例 )
dYTF，在贴片机运行过程中也可以更换载料箱和载盘。可以在不影响贴片机运转率的情况下更换盘装元件 ( 但，
不可以更换运行中正在使用的载料箱 )。下面，介绍更换载料箱和载盘的方法。
1

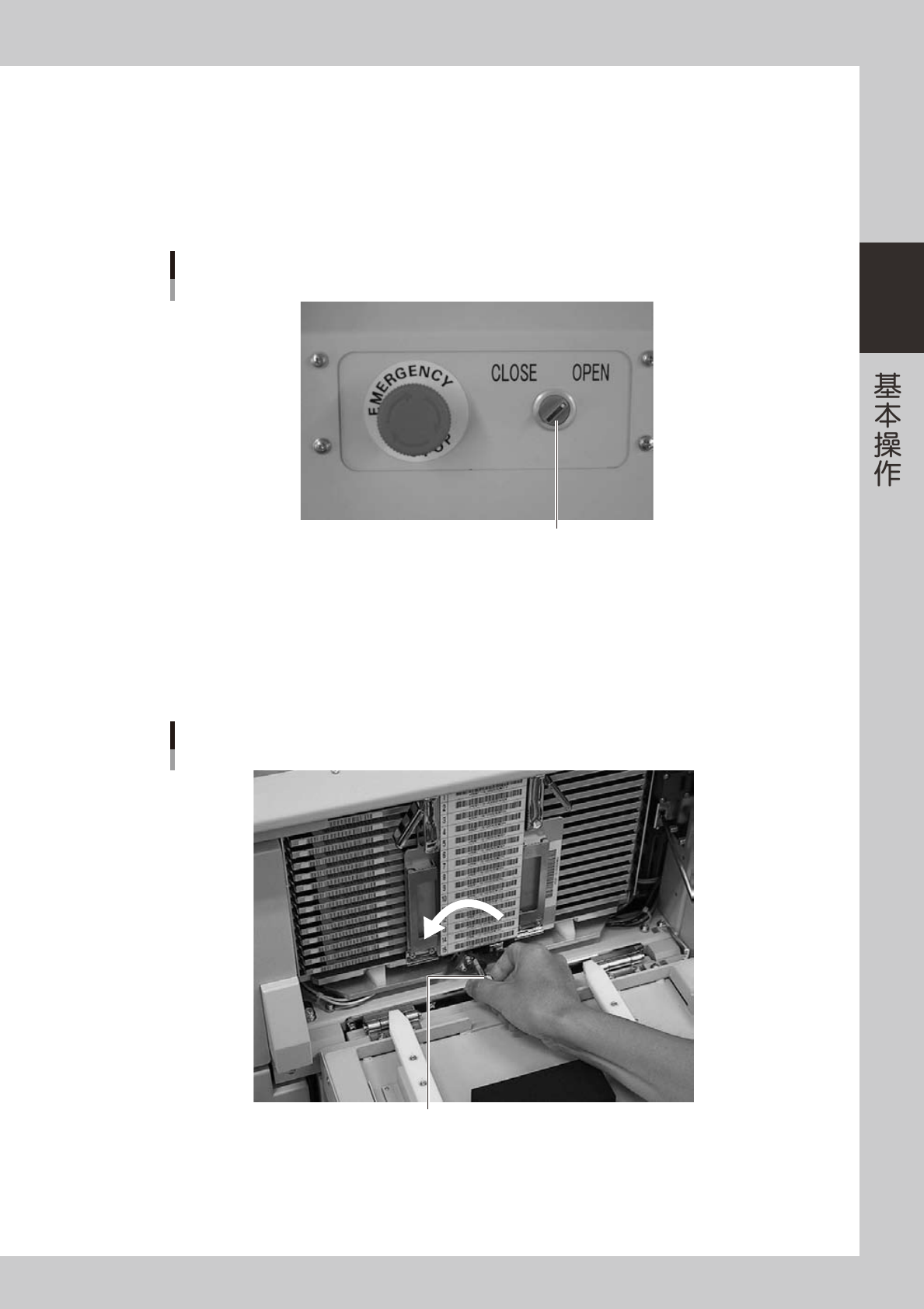

将要更换的载料箱侧的柜门开关旋至「OPEN」。
载料箱的锁定状态被解除，柜门指示器熄灯。
柜门开关
柜门开关
25223-L1-00
2
打开载料箱装载柜的柜门。
将想要更换的载料箱的装载柜柜门把手向自己一侧拉开，打开柜门。
3
解除载料箱固定夹的锁定状态。
拉住固定夹并向左旋转解除锁定状态。
载料箱固定夹
向左旋转载料箱固定夹解除锁定状态
25225-L1-00
2-48
2
4

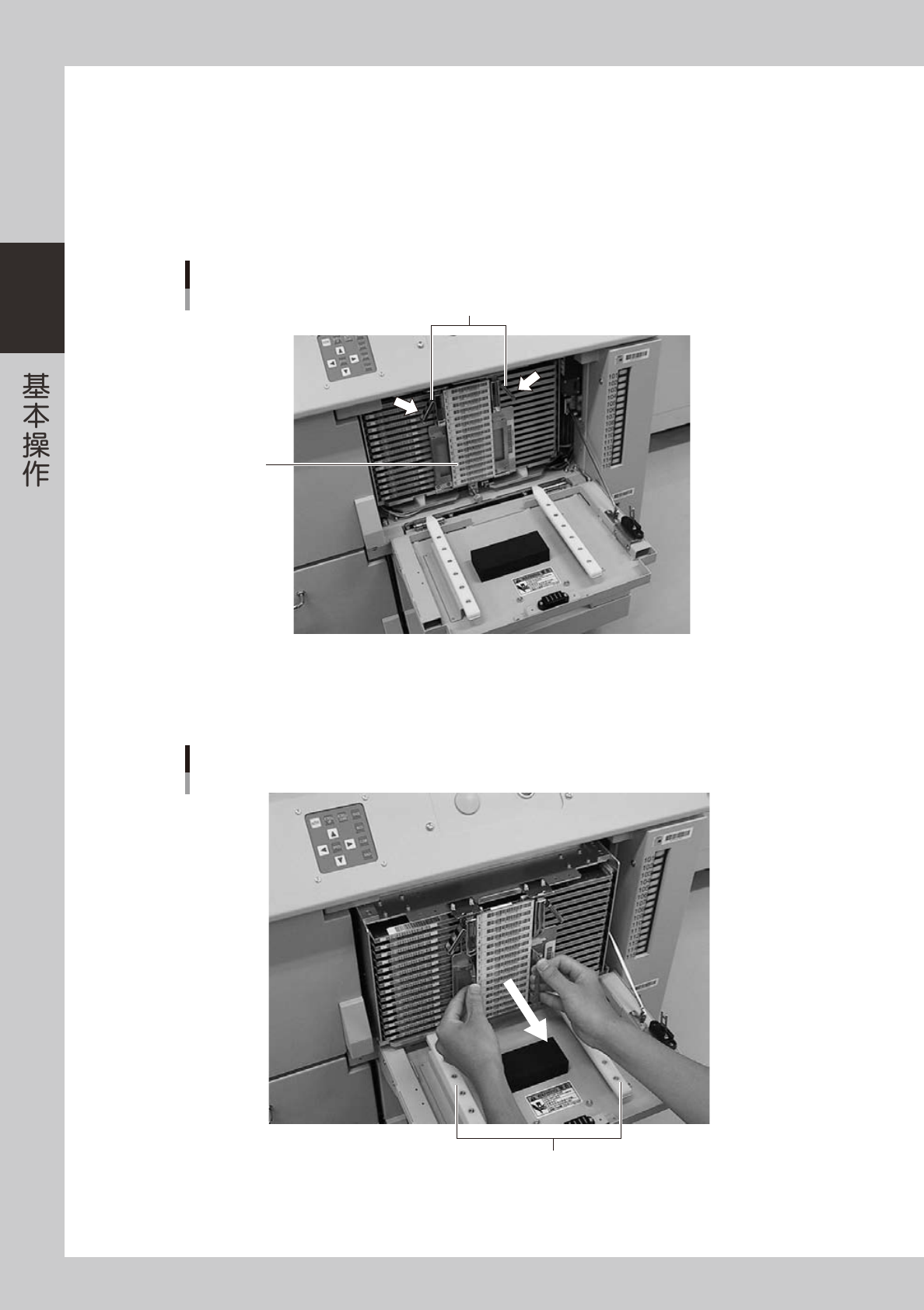

更换载盘。( 只更换载盘时 )
更换载料箱时，直接进入 Step5 的操作步骤。
1. 打开载盘挡板。
边按压锁杆，边将载盘挡板向自己一侧拉开。
2. 更换载盘。
3. 关闭载盘挡板。
打开载盘挡板
锁杆
载盘挡板
25224-L1-00
5
拉出载料箱。
捏住载料箱的把手笔直拉出载料箱。
拉出载料箱
导轨
25226-L1-00
2-49
2
6
插入新的载料箱。
将载料箱底部的导槽对准柜门的导轨插入，直至轻微碰触装载柜的里侧。
7
固定载料箱。
拉住载料箱固定夹向右旋转，固定载料箱。
8
按指示器。
按所更换载盘处的指示器，完成补充作业。
9
关闭载料箱装载柜的柜门。
0
将柜门开关旋回至「CLOSE」。
载料箱装载柜的柜门被锁定，如处于运行中时，柜门指示器亮灯。
c
注意
自动运行中，正在更换载料箱或载盘时，如果出现命令要求使用当前正在进行更换作业的载料台时，贴片机会因出错停止运行。
