2.3 装置画面
下面，介绍「装置」画面内的手动操作按钮。
■ 传送装置手动操作

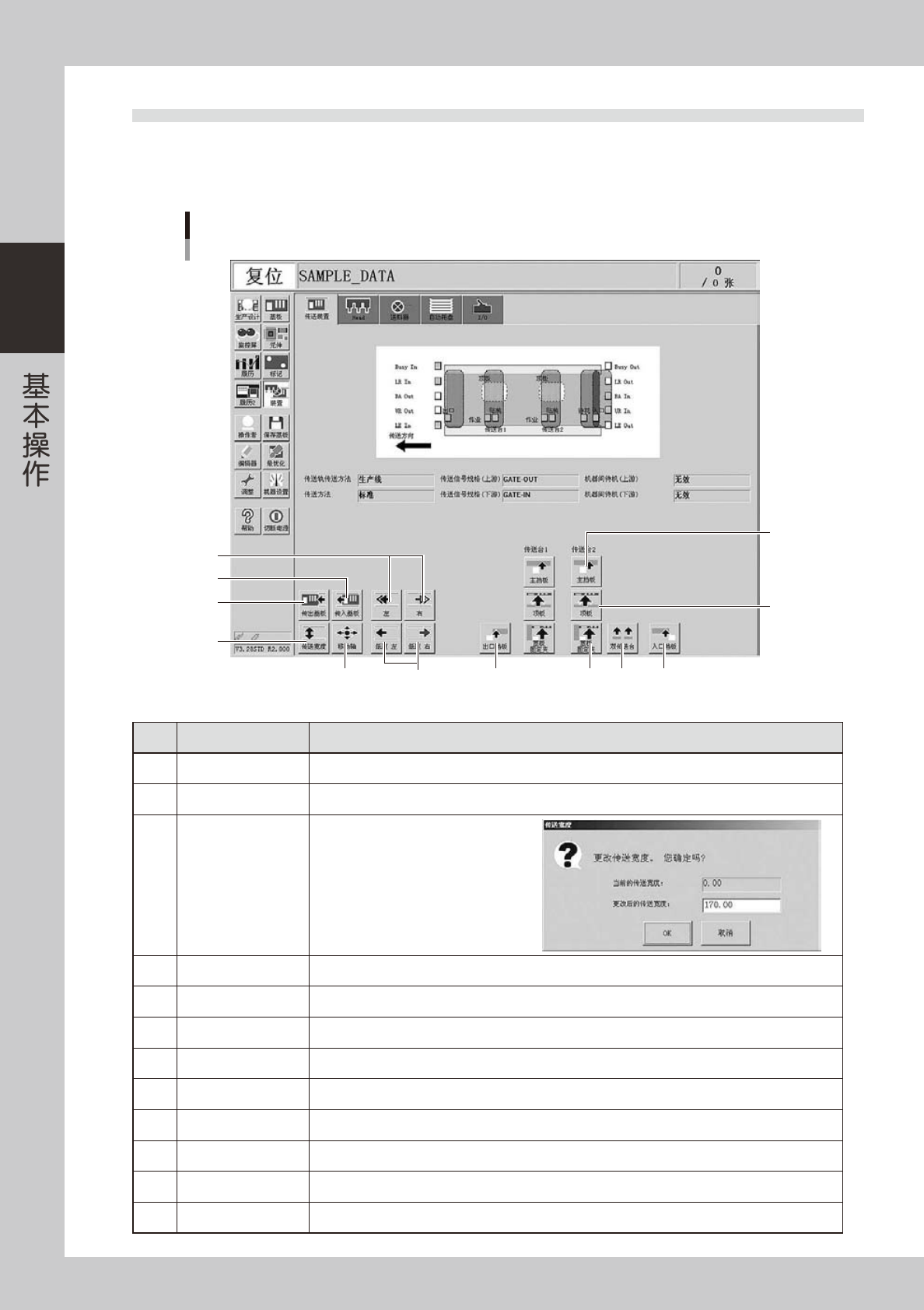

1
传送装置手动按钮
3
2
4
5
6
7
8
9
10
11
12
26204-L1-00
按钮名 功能
1
传入基板 将基板从入口或待机位置移至固定位置并固定。
2
传出基板 解除基板的固定状态，并将基板传送至出口挡板位置。
3
传送宽度
显示传送宽度的调节对话框，输入数值
按 [
OK
] 按钮后，传送宽度变为指定的
宽度。
4
移动轴 用手动方式移动轴时使用。
5
左、右 使传送带转动。
6
低速左、右 使传送带低速转动。
7
出口挡板 使传出的基板在出口处停下时使用。
8
主挡板 使传入传送装置内的基板在固定位置停下时使用。
9
入口挡板 使传入的基板在待机位置停下时使用。
10
顶板 输入基板的厚度后，顶板上升，从下方
(
基板的背面
)
固定基板。
11
基板固定夹 从下方
(
基板的背面
)
夹住基板的边缘进行固定。
12
双传送台 使传送台
1
与传送台
2
同步运行时使用。
2-15
2
■ 移动轴

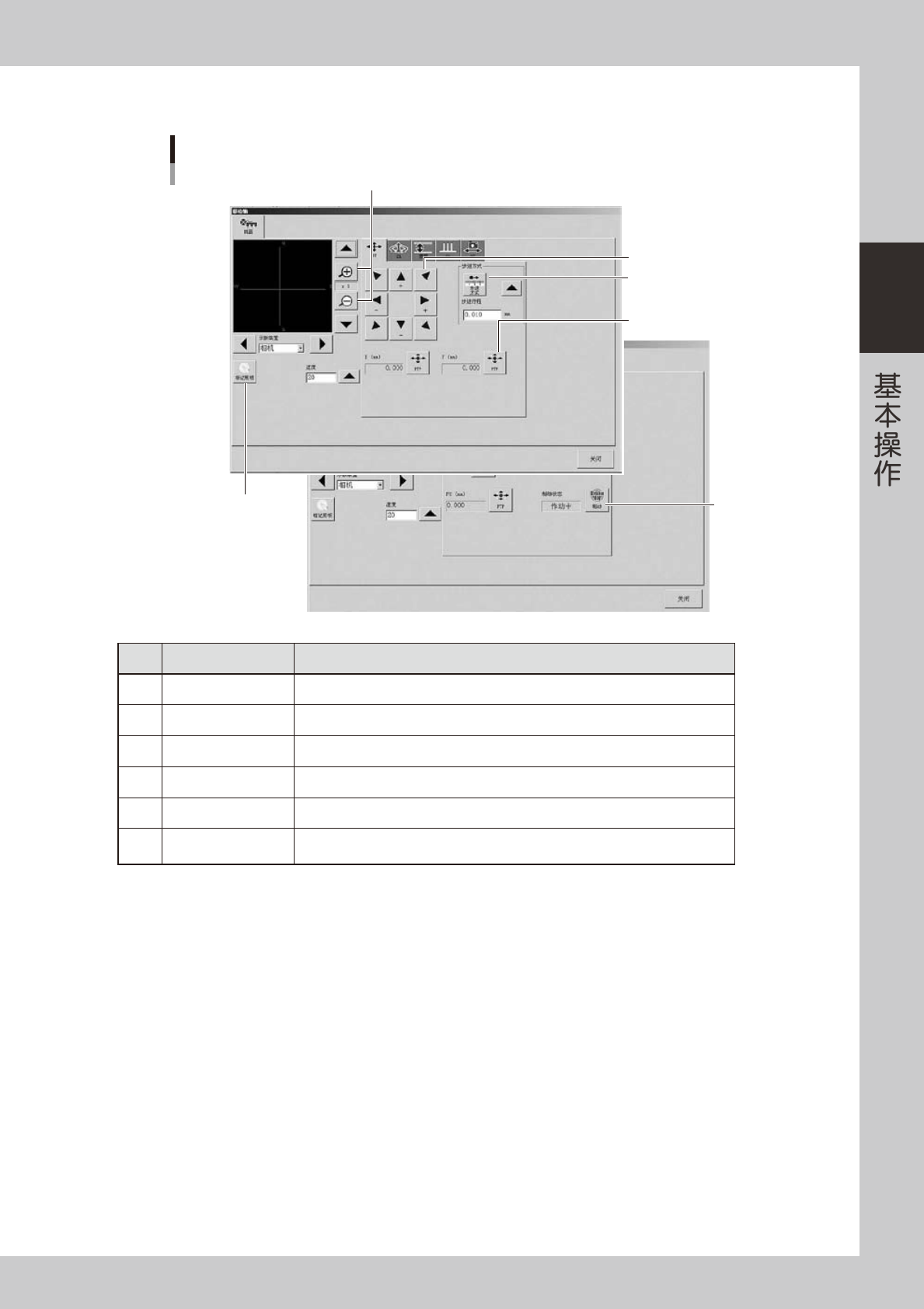

「移动轴」画面
1
2
3
4
5
6
26206-L1-00
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像。
(16
倍〜
1/16
倍
)
2
标记照明 可以手动方式更改标记照明。不影响数据。
3 PTP
对象自动移至指定坐标。
4
步进方式 用方向按钮移动步进行程中指定的量。
5
方向按钮 要移至想要移动的方向时使用。
6
制动
在紧急停机状态下想解除制动时使用。
(
仅限
W
轴和
PU
轴
)
如果使伺服使能，制动将自动解除。
2-16
2

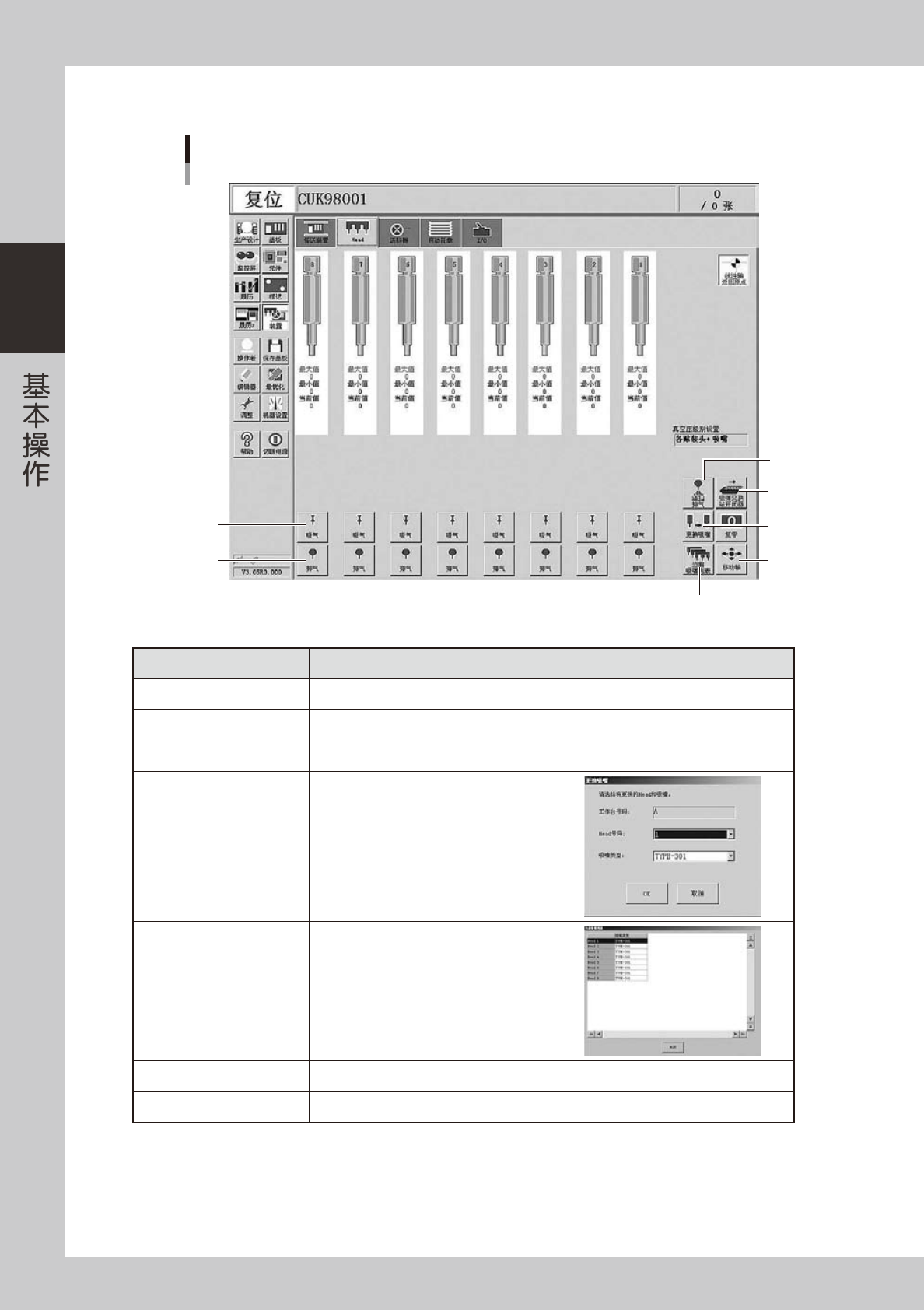

■ Head 手动操作
「装置」-「Head」画面
1
2
3
4
5
6
7
26207-L1-00
按钮名 功能
1
吸气 使各贴装头的吸气开 / 关。
2
排气 使各贴装头的排气开 / 关。
3
吸嘴交换站开闭器 开 / 关吸嘴交换站的开闭器。
4
更换吸嘴
显示「更换吸嘴」对话框，指定贴装头 (
Head)
和吸嘴类型进行吸嘴更换。
5
当前吸嘴列表
显示当前贴装头 (
Head
) 上所安装的吸嘴类型
的列表。
6
移动轴 想要移动轴时使用。与「传送装置」的 [ 移动轴 ] 按钮相同。
7
清扫排气 显示是否执行吸嘴轴排气的确认画面。
