1-4 1 2.2 操作面板按钮 操作面板按钮配备在贴片机的正面和背面 ( 背面的为选配 )，频繁使用的命令可以在操作面板上执行。打开各按钮 (ON) 时，按钮呈亮灯状态。按钮的颜色与指定的指示灯配色类型相同。 操作面板按钮 25102-L1-00 ■ 操作面板按钮的功能和状态 按钮名称 用途 灯灭 灯亮 ACTIVE 使此面板上的其它按钮有效。 前后均有操作面板的贴片机，不能同时使用 此按钮。 · 启动机器后 · 其它面板有操作权…
1-3
1
2.操作、输入部
贴片机的正面和背面 ( 背面的为选配 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
本章节，分别介绍这些装备的主要功能。
操作、输入部
操作显示屏(触摸屏为选配）
鼠标
键盘
操作面板按钮
25101-L1-00
2.1 键盘与鼠标
作为标准配置，本贴片机配备了用于操作和编辑数据的键盘和鼠标。选择画面上的图标按钮和参数时，可将光标
对准后，按鼠标左键即可。
键盘与鼠标
鼠标收容器
键盘
鼠标
鼠标垫
25103-L1-00
c
注意
不使用鼠标时，务必将鼠标放回鼠标收容器中。因为鼠标掉在地上有损坏的危险。
1-4
1
2.2 操作面板按钮
操作面板按钮配备在贴片机的正面和背面 ( 背面的为选配 )，频繁使用的命令可以在操作面板上执行。打开各按钮
(ON) 时，按钮呈亮灯状态。按钮的颜色与指定的指示灯配色类型相同。
操作面板按钮
25102-L1-00
■ 操作面板按钮的功能和状态
按钮名称 用途 灯灭 灯亮
ACTIVE
使此面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
此按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服禁止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色)
中断机器运行。
( 用「START」按钮重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色)
关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时，向右旋转。
n
要点
「ACTIVE」按钮配备在贴片机的前后两处，不能同时打开两处按钮。「READY」、「START」、「ERROR CLEAR」和「RESET」按钮，
只有在同一面板的「ACTIVE」按钮呈 ON 状态下才有效。( 但是「STOP」按钮在任何状态都可以使用。)
键盘，只有在正面面板的「ACTIVE」按钮呈 ON 状态时才有效。
1-5
1

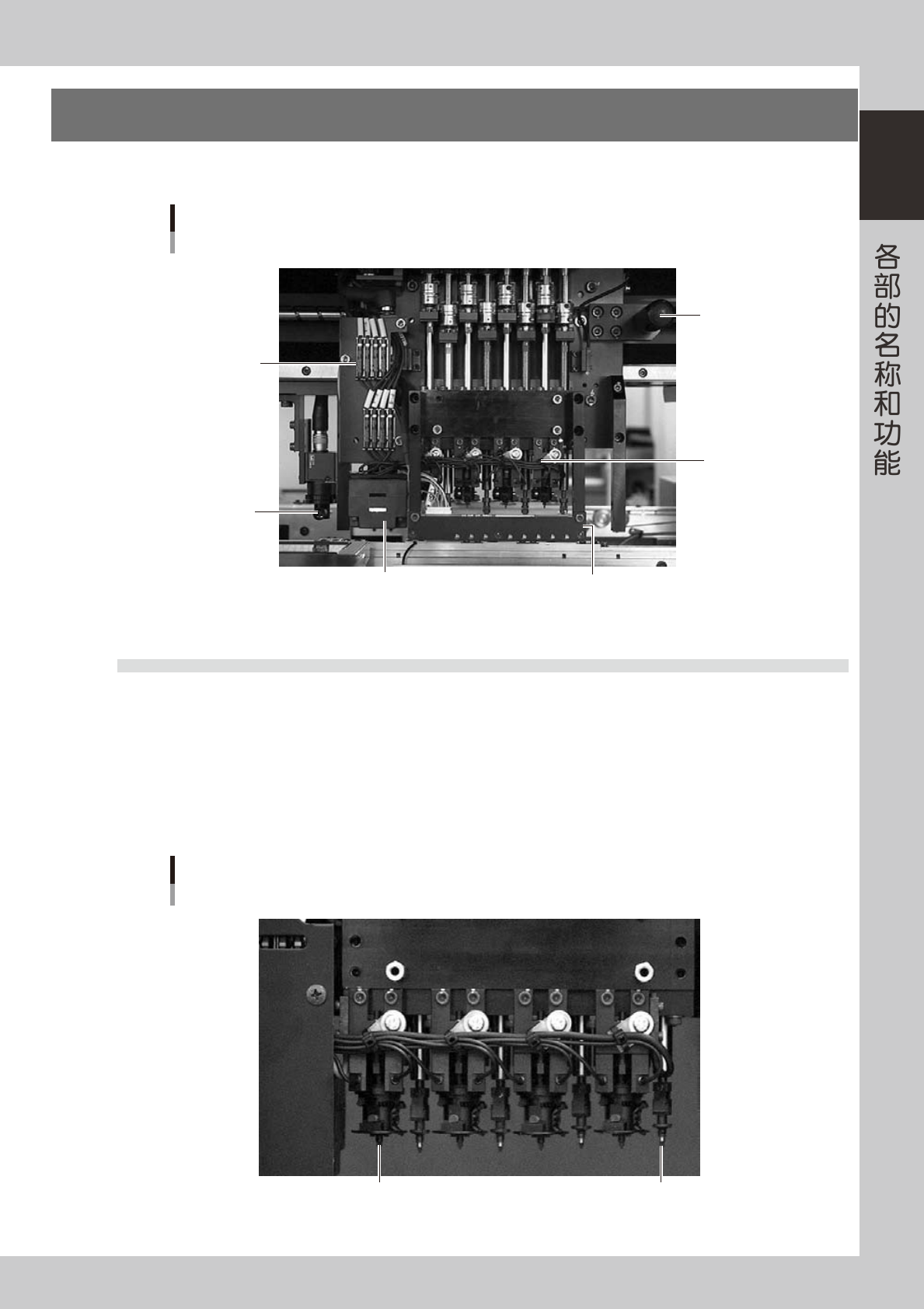

3.贴装头部
贴装头部安装在贴片机的 XY 轴上，进行元件的吸附和贴装。本章节，介绍贴装头部的构成和吸嘴的种类。
贴装头部
拆除安全盖后的状态
基准标记识别相机
侧面视觉相机用
照明装置(选配)
8连贴装头
移动贴装头
用的把手
侧面视觉相机
(固定在X轴上)
识别吸嘴用的
传感器
25115-L1-00
3.1 吸附、贴装元件的贴装头
3.1.1 FNC 型 8 连贴装头
FNC 型 8 连贴装头配备有 8 个可以吸附、贴装元件的贴装头。
面对贴片机正面，从右至左分别排列着 1 〜 8 号贴装头。各个贴装头上分别装有吸嘴，吸嘴与吸嘴之间的间距为
16mm, 与 SS 型送料器架的安装孔的间距相同。
FNC 型 8 连贴装头的 2、4、6、8 号贴装头，具有飞行式更换吸嘴 (FNC) 的功能，即贴装头在移动中完成吸嘴的
更换。
8号贴装头 1号贴装头
8连贴装头
FNC型
25105-L1-00
