2-49 2 6 插入新的载料箱。 将载料箱底部的导槽对准柜门的导轨插入，直至轻微碰触装载柜的里侧。 7 固定载料箱。 拉住载料箱固定夹向右旋转，固定载料箱。 8 按指示器。 按所更换载盘处的指示器，完成补充作业。 9 关闭载料箱装载柜的柜门。 0 将柜门开关旋回至「CLOSE」 。 载料箱装载柜的柜门被锁定，如处于运行中时，柜门指示器亮灯。 c 注意 自动运行中，正在更换载料箱或载盘时，如果出现命令要求使用当前正在进行更换作业的载料台…
2-48
2
4
更换载盘。( 只更换载盘时 )
更换载料箱时，直接进入 Step5 的操作步骤。
1. 打开载盘挡板。
边按压锁杆，边将载盘挡板向自己一侧拉开。
2. 更换载盘。
3. 关闭载盘挡板。
打开载盘挡板
锁杆
载盘挡板
25224-L1-00
5
拉出载料箱。
捏住载料箱的把手笔直拉出载料箱。
拉出载料箱
导轨
25226-L1-00
2-49
2
6
插入新的载料箱。
将载料箱底部的导槽对准柜门的导轨插入，直至轻微碰触装载柜的里侧。
7
固定载料箱。
拉住载料箱固定夹向右旋转，固定载料箱。
8
按指示器。
按所更换载盘处的指示器，完成补充作业。
9
关闭载料箱装载柜的柜门。
0
将柜门开关旋回至「CLOSE」。
载料箱装载柜的柜门被锁定，如处于运行中时，柜门指示器亮灯。
c
注意
自动运行中，正在更换载料箱或载盘时，如果出现命令要求使用当前正在进行更换作业的载料台时，贴片机会因出错停止运行。
2-50
2
5.贴片机侧的设置
将送料器安装在贴片机或安装完托盘交换器后，还必须在贴片机侧进行设置。
5.1 元件供给形态的设置
带式送料器 ：
设置「元件供给形态」、「送料器类型」和「传送间距」。
宽幅多杆式送料器 ：
设置「元件供给形态」、「送料器类型」和「送料振动时间」。
托盘交换器 ：
设置「元件供给形态」和「送料器类型」。
1

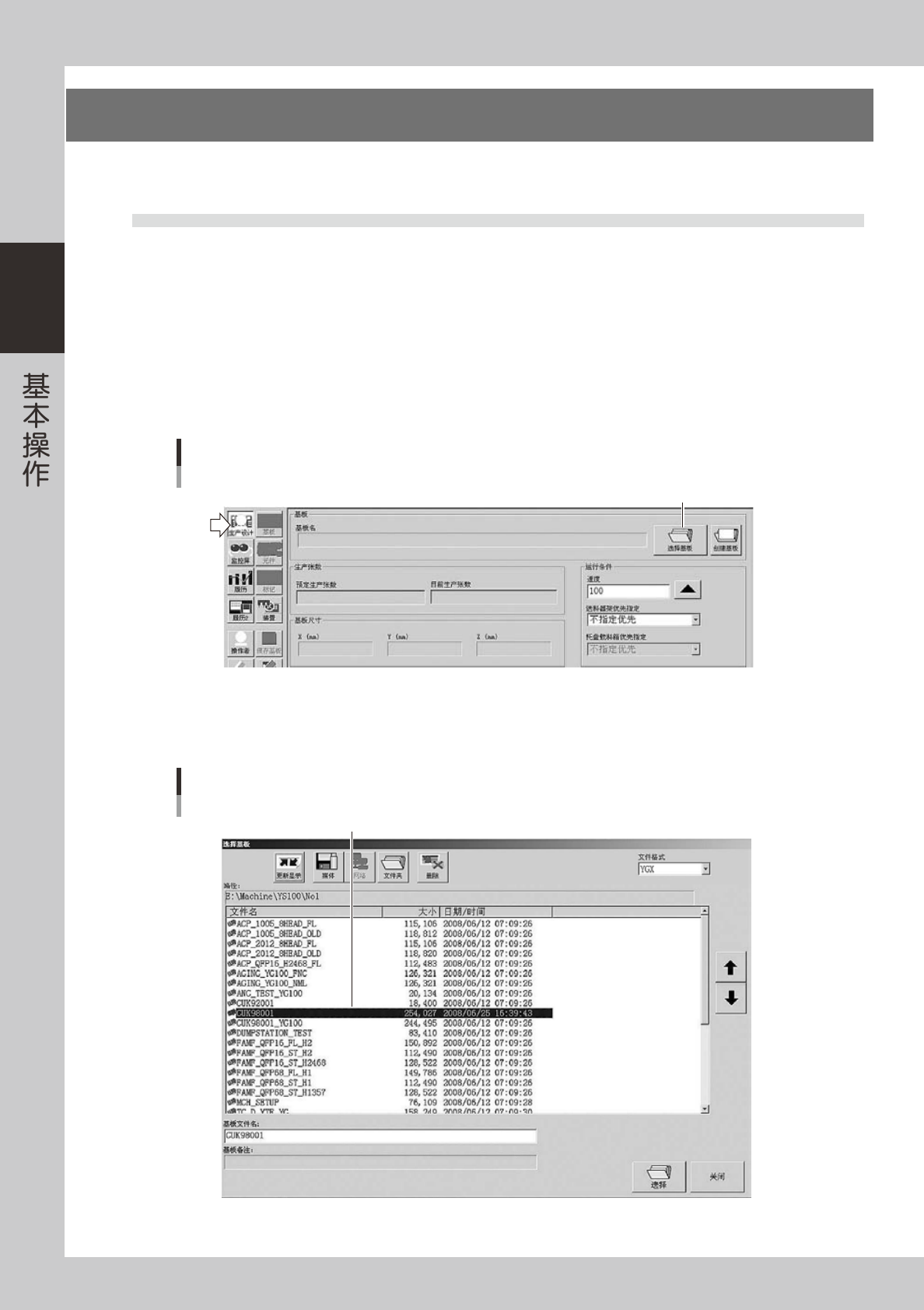

打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
26224-L1-00
2
选择基板。
从基板列表中选择相应基板，按 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
26225-L1-00
