编号 错误名和内容
Ea29922
未安装一次性换料车
(
后侧
1)
状态 紧急停机功能在运行。
原因 未安装一次性换料车
(
后侧
1)
。
对策
请安装一次性换料车或关闭料车盖后，解除紧急停机状态。
解除紧急停车状态后，红色信号灯将熄灭。
Ea29923
未安装一次性换料车
(
后侧
2)
状态 紧急停机功能在运行。
原因 未安装一次性换料车
(
后侧
2)
。
对策
请安装一次性换料车或关闭料车盖后，解除紧急停机状态。
解除紧急停车状态后，红色信号灯将熄灭。
2-10
2
2.操作画面和各种按钮
操作贴片机之前，必须充分了解软件系统画面的基本构成和操作方法。
2.1 操作画面的基本构成

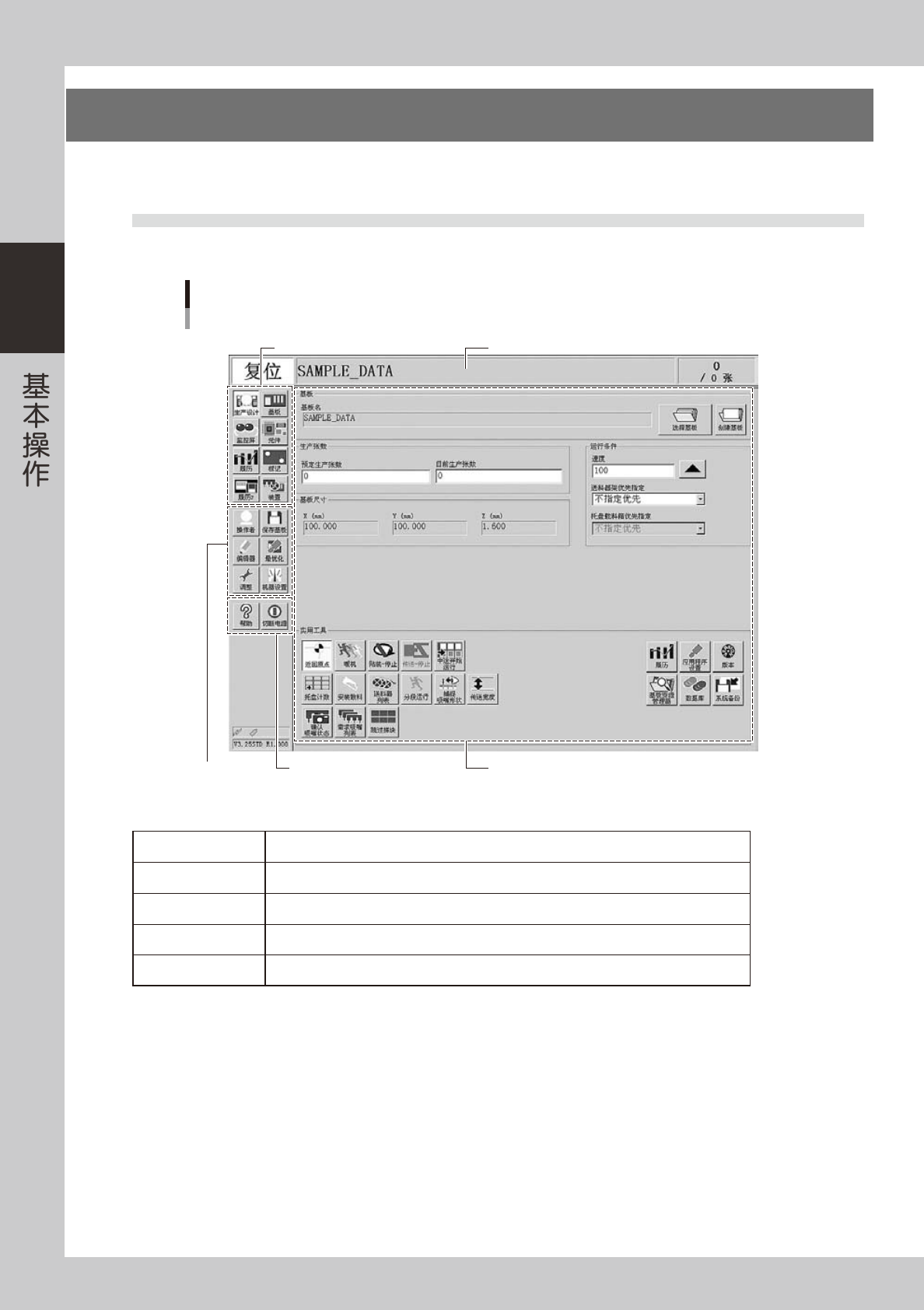

YS 系列的操作画面由「状态区域」、「按钮区域」、「自由区域」构成。
按钮区域1
按钮区域2 按钮区域3
状态区域
画面构成示例
生产设计画面
自由区域
26200-L1-00
■ 画面上的各区域
状态区域 左端显示当前的机器状态 ; 中央显示所选基板名 ; 右端显示基板的生产数量。
按钮区域
1
可选择主要的操作菜单。随着所选按钮，「自由区域」的画面内容自动切换。
按钮区域
2
调用辅助功能的按钮。
按钮区域
3
有帮助画面的 [ 帮助 ] 按钮和关闭机器电源的 [ 切断电源 ] 按钮。
自由区域 显示由菜单按钮选择的操作画面。
2-11
2
■ 各种按钮和输入框

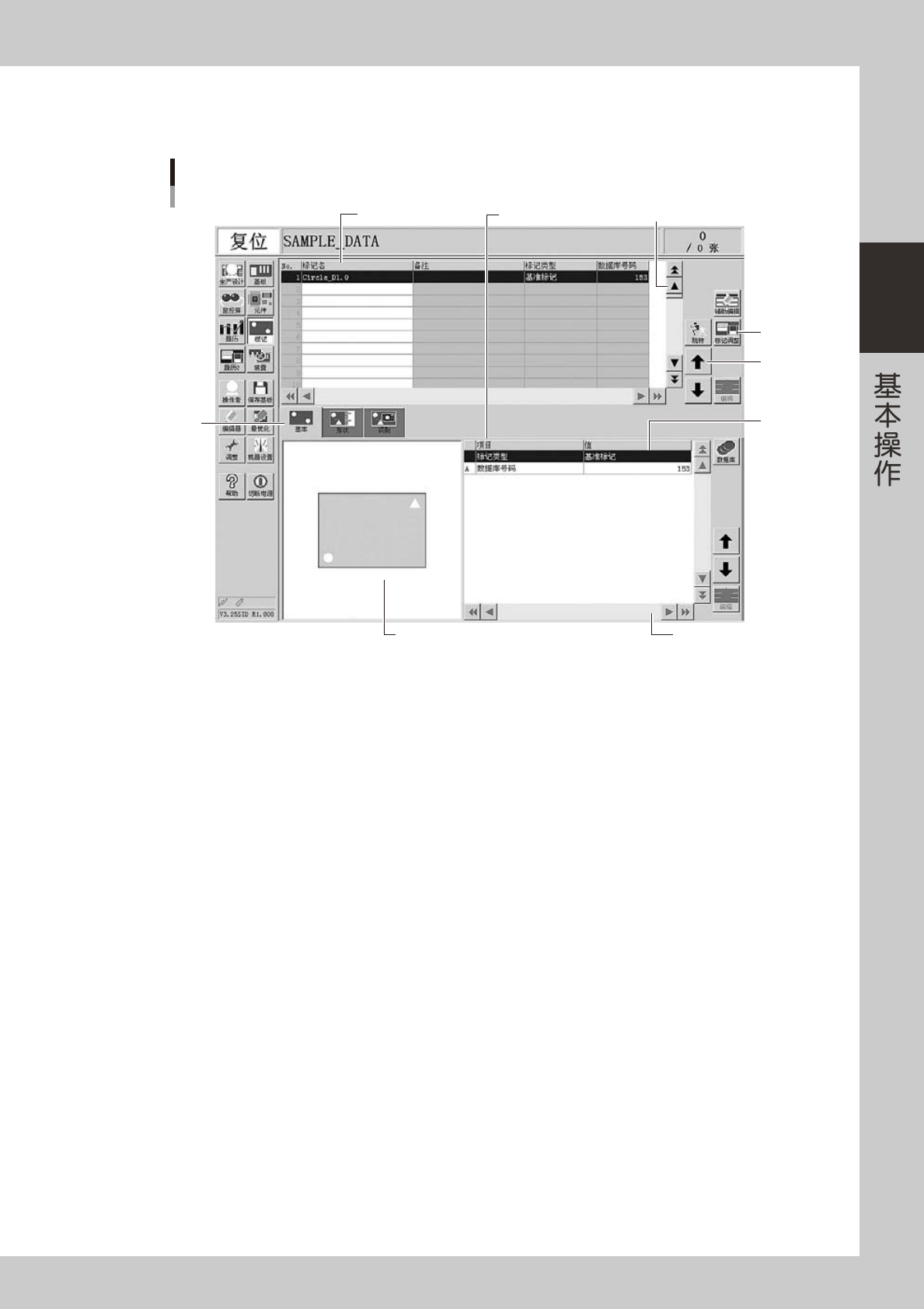

操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
6
操作画面示例
标记画面
参数列表数据No.列表
5
26201-L1-00
1. 滚动条 & 按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开次项操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。
5. 选项卡
选择选项卡，可以切换至各项参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
