1-21 1 7. 排气站 各个传送台分别装有排气站。使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁 吸嘴和吸嘴轴。 排气站 排气站 检查吸嘴是否被 抛弃的传感器 25117-L1-00
1-20
1

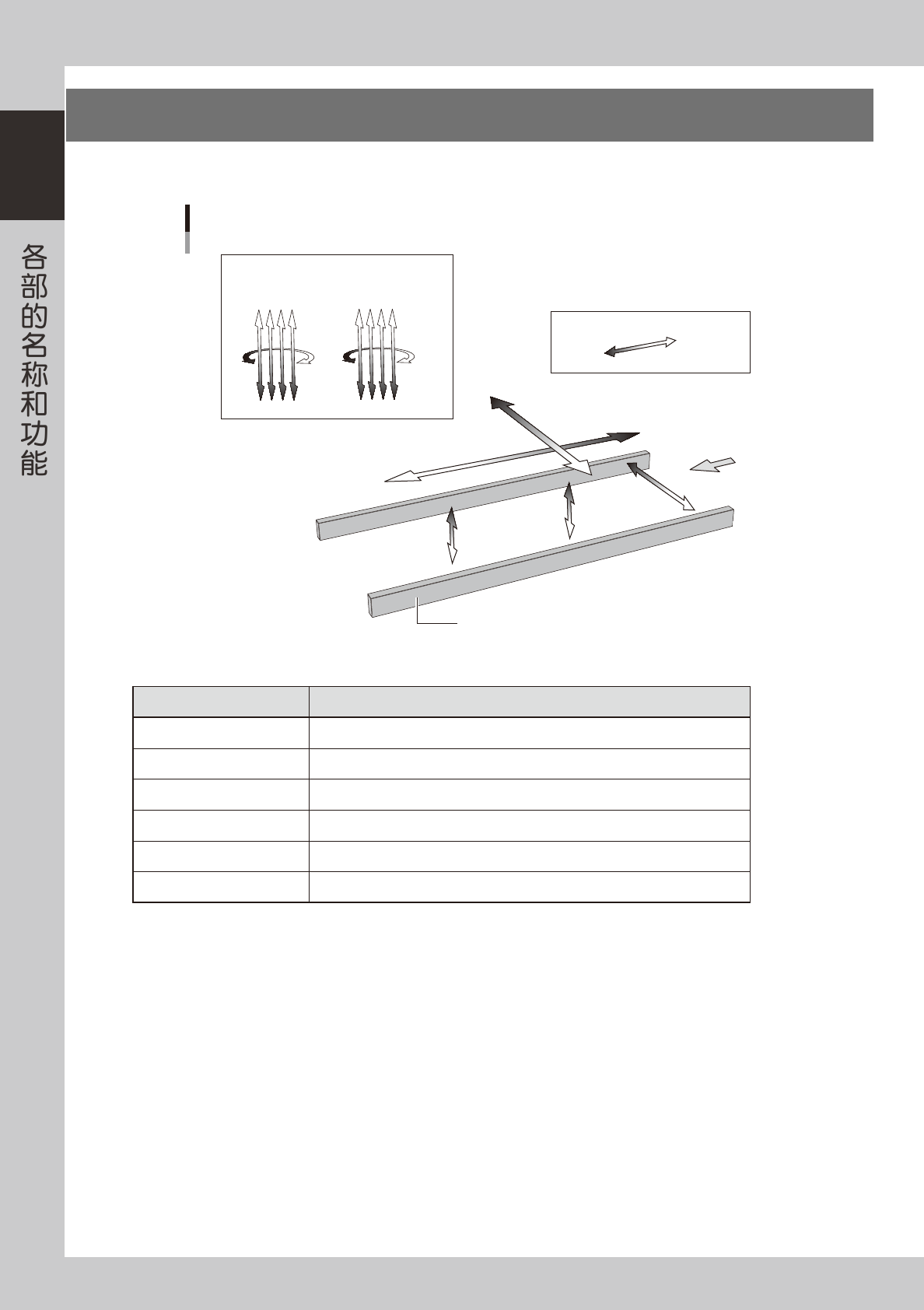

6.轴的构成
本章节，介绍贴片机伺服电机控制的轴的构成、轴的动作方向。
Y轴
X轴
W轴
PU1轴
正方向
负方向
基板
传送轨
R2轴 R1轴
贴装头
轴的构成
Z1Z2Z3Z4Z5Z6Z7Z8
PU2轴
(选配)
25111-L1-00
■ 各轴的功能
轴的名称 功能、作用
X
轴 沿传送轨传送基板的方向平行移动贴装头。
Y
轴 沿垂直于传送轨传送基板的方向移动贴装头。
Z1
〜
Z8
轴 分别使各贴装头上下移动，吸附、贴装元件。
R1
、
R2
轴 分别使各贴装头的吸嘴轴旋转。
W
轴 调节传送宽度。
PU1
、
PU2
( 选配 ) 轴 上下移动顶板。
1-21
1

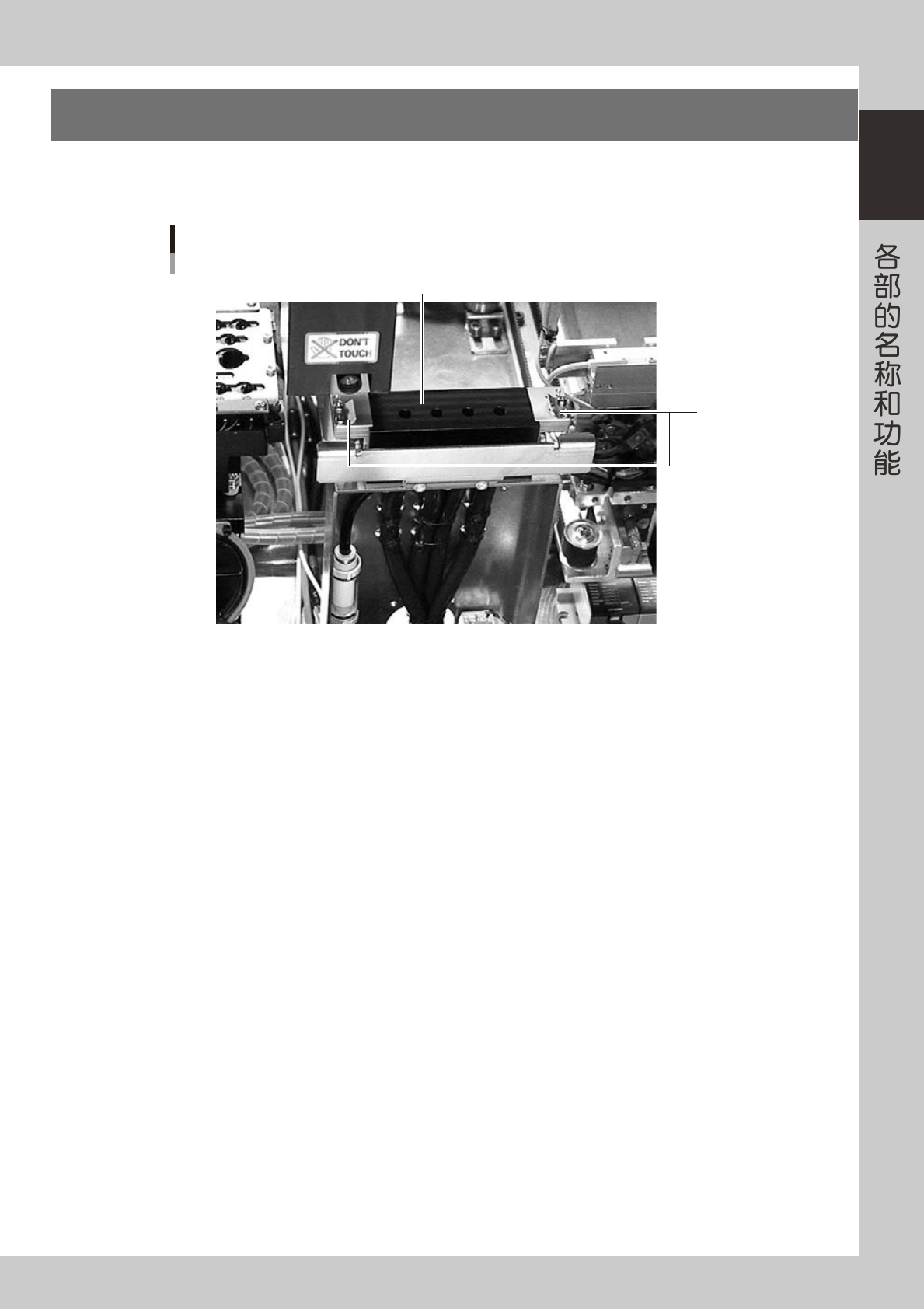

7.排气站
各个传送台分别装有排气站。使用排气站，对吸嘴和吸嘴轴内施加高压排气，吹除其中的尘屑、脏污，可以清洁
吸嘴和吸嘴轴。
排气站
排气站
检查吸嘴是否被
抛弃的传感器
25117-L1-00
1-22
1

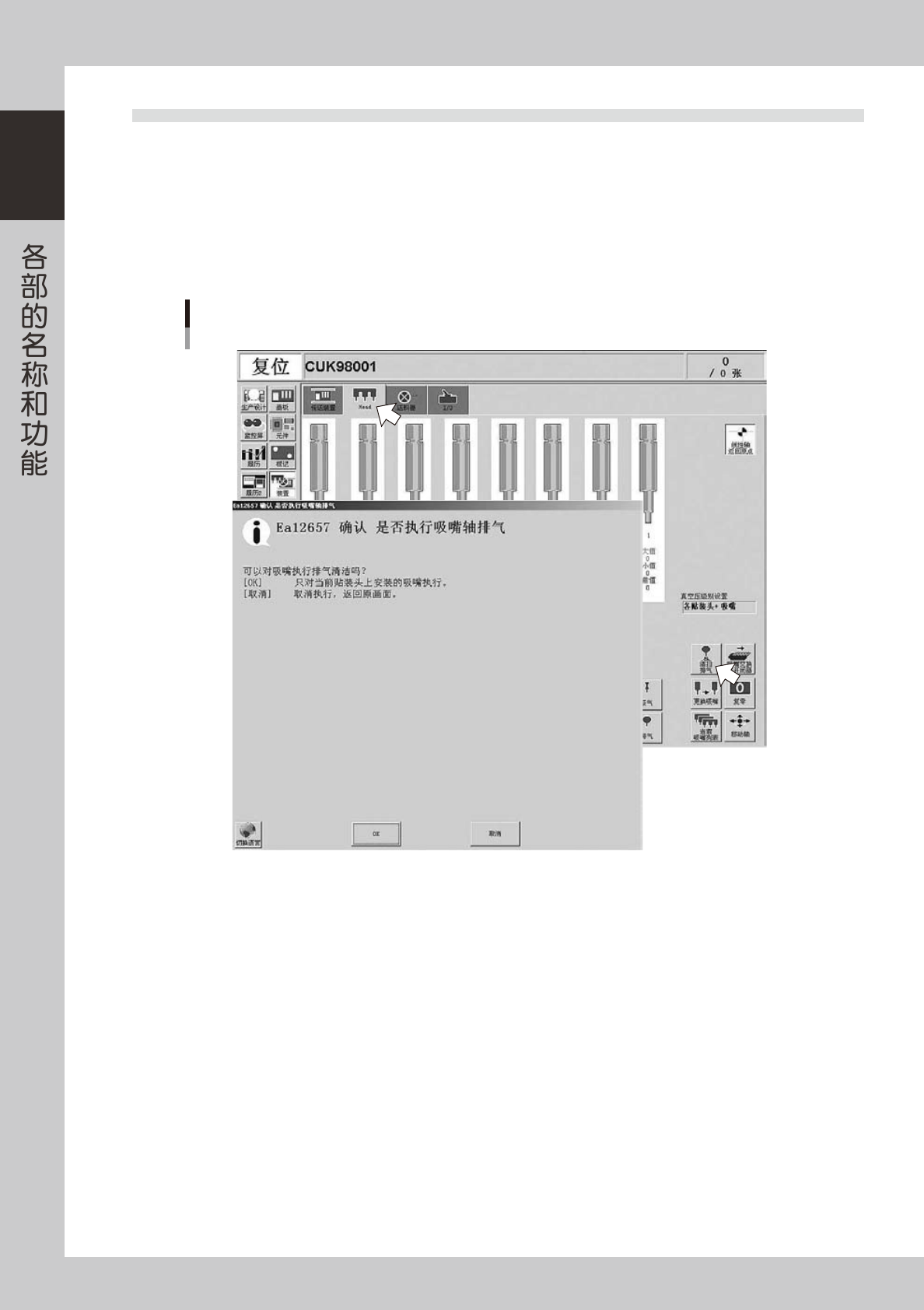

7.1 吸嘴轴排气的操作方法
下面，介绍在任意时机手动进行吸嘴轴排气的方法。
1
打开 [ 装置 ]-「Head」选项卡。
2
按 [ 清扫排气 ] 按钮。
显示「确认 是否执行吸嘴轴排气」对话框。
想要执行排气清洁时，按 [OK] 按钮进入下一步 (Step)。如果不想执行排气清洁，则按 [ 取消 ] 按钮。
吸嘴轴排气
26100-L1-00
