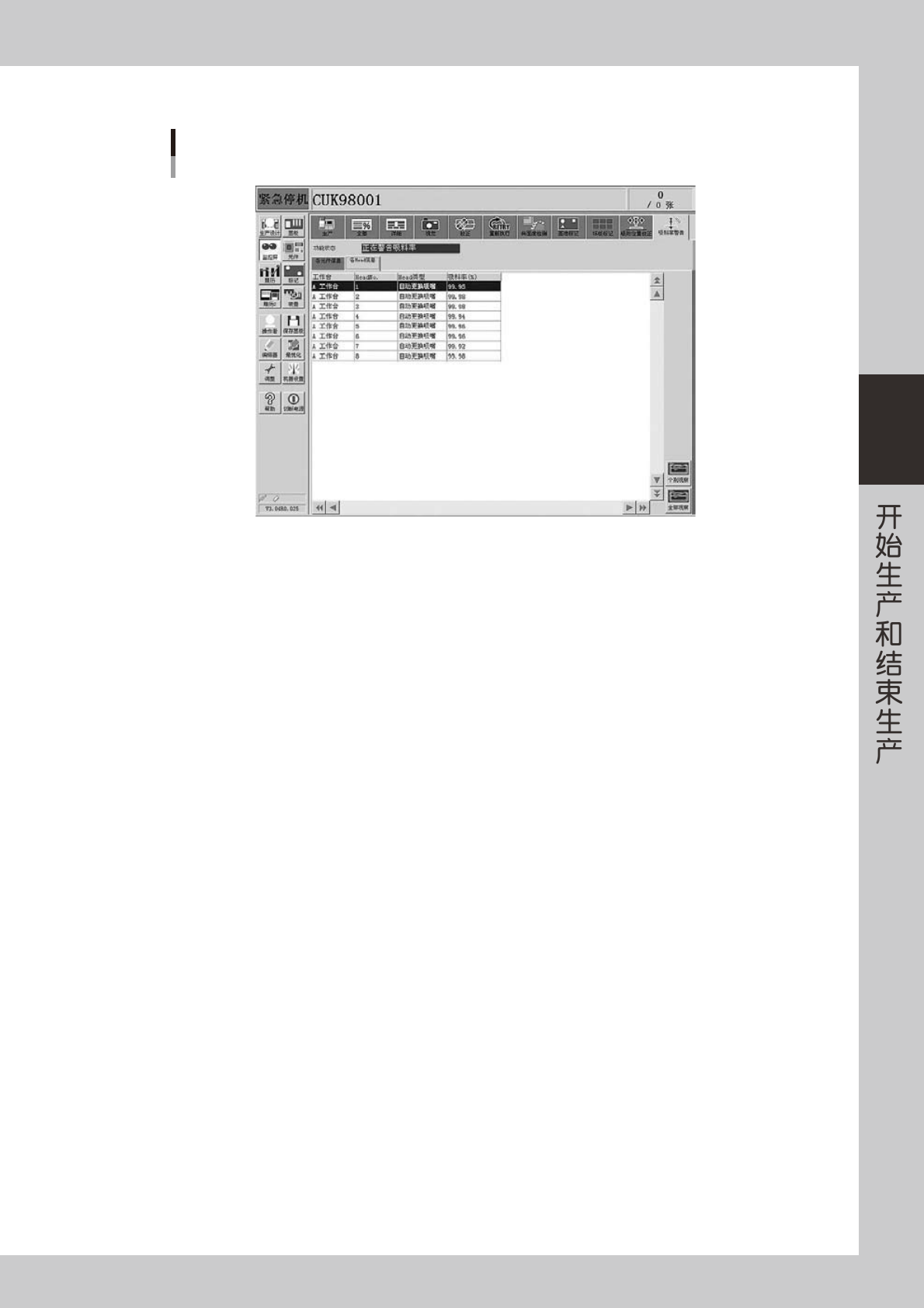

「各 Head 信息」选项卡画面
监控屏：吸料率警告
各Head信息
26318-L1-00
· 工作台
显示对象的工作台。
· Head No.
显示正在使用的贴装头的号码。
· Head 类型
显示正在使用的贴装头的类型。
· 吸料率 (%)
显示各贴装头的吸料率。吸料率的计算公式 ：1-([ 出错次数 ]÷[ 消耗数 ])= 吸料率
· [ 个别观察 ] 按钮
从吸料率异常的元件 ( 由 (「红色」显示的行 ) 中，选择任意的元件 ( 行 ) 并按此按钮，该元件变为「观察状态」。
· [ 全部观察 ] 按钮
按此按钮，所有吸料率异常的元件 ( 由 (「红色」显示的行 ) 全部都变为「观察状态」。
3-28
3
■ 「 观察状态」
观察状态是指，通过单击 [ 个别观察 ] 按钮或 [ 全部观察 ] 按钮，使机器记忆即时的吸料率，此后的吸料率无论是得到了改善
还是进一步恶化，都通过颜色的变化告知。
因此对吸料率异常的元件，只要记忆 ( 观察状态 ) 当时的吸料率，当解除异常原因，重新开始运行后，如果吸料率得到了改善，
显示行由「粉红」变成「黄色」。
如果吸料率变得更低，显示行则由「粉红」变成「红色」，表示吸料率没有得到改善。

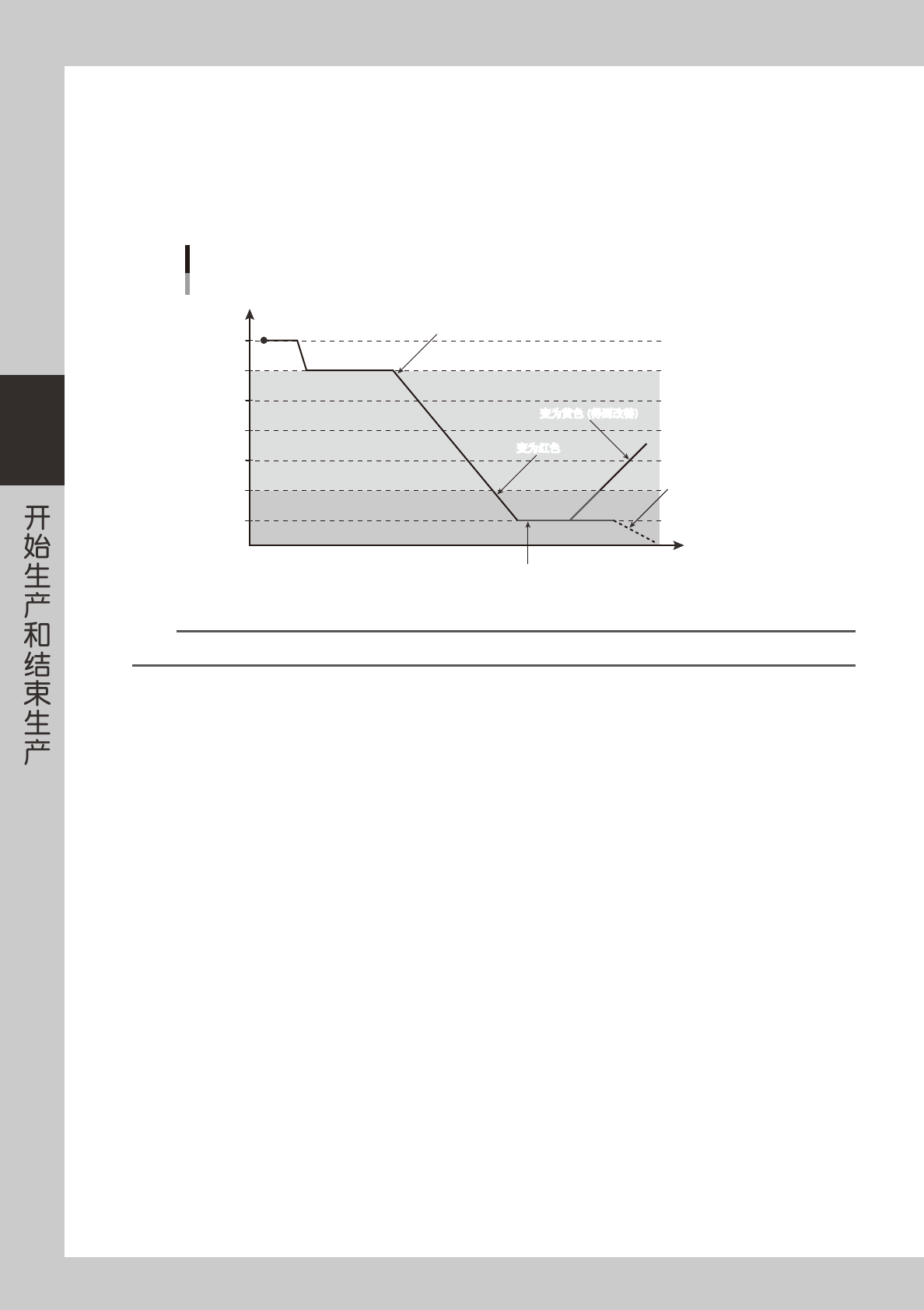

显示颜色随吸料率的变化而变化，如下图所示。下图，是以注意 ( 黄色 )=99.00%、警告 ( 红色 )=95.00% 为例的示意图。
随吸料率的变化显示颜色也相应变化
100
99
98
97
96
95
94
吸料率%
时间
变为黄色
开始 (白色)
变为黄色 (得到改善)变为黄色 (得到改善)
变为红色变为红色
变为红色 (恶化)
按下[个别观察]或[全部观察]按钮时，
变为粉红，进入观察状态。
25303-L1-00
参考
「观察状态」的行，记忆即时吸料率，其后，根据吸料率的推移相应变化显示颜色。
3-29
3
3.11 共面度检测
监控屏：共面度检测
26319-L1-00
‧
Head 号码
显示正在使用的贴装头号码。
‧
元件号码
显示正在使用的元件号码。
‧
元件名
显示正在使用的元件名。
‧
容许值 [
µ
m]
显示元件信息中设置的共面度容许值。
‧
错误号码
显示发生共面度错误的号码。
‧
通过次数
显示共面度检测过程中拍摄图像的次数。
‧
最大翘起量检出位置
显示检出的最大引脚翘起量的引脚号码。
‧
最小翘起量检出位置
显示检出的最小引脚翘起量的引脚号码。
‧
共面度 [
µ
m]
显示共面度检测结果。
‧
最大翘起量 [
µ
m]
显示引脚翘起量的最大值。
‧
最小翘起量
显示引脚翘起量的最小值。
‧
识别面高度 [
µ
m]
显示识别面的高度。( 元件底面的高度 )
