2-26 2 3.4.2 传送宽度 按照想要生产的基板宽度调节传送宽度。 1 选择基板程序。 参照「第 3 章 1. 开始生产」 。 n 要点 基板程序中已输入传送宽度时，贴片机会自动调节传送宽度。此时，可以省略以下步骤。 2 打开「装置」-「传送装置」画面。 3 按 [ 传送宽度 ] 按钮。 显示更改传送宽度对话框，确认传送宽度 ( 单位 ： mm) 后，按 [OK] 按钮。传送宽度变为指定的宽度。 传送宽度对话框 [传送宽度]按钮 …

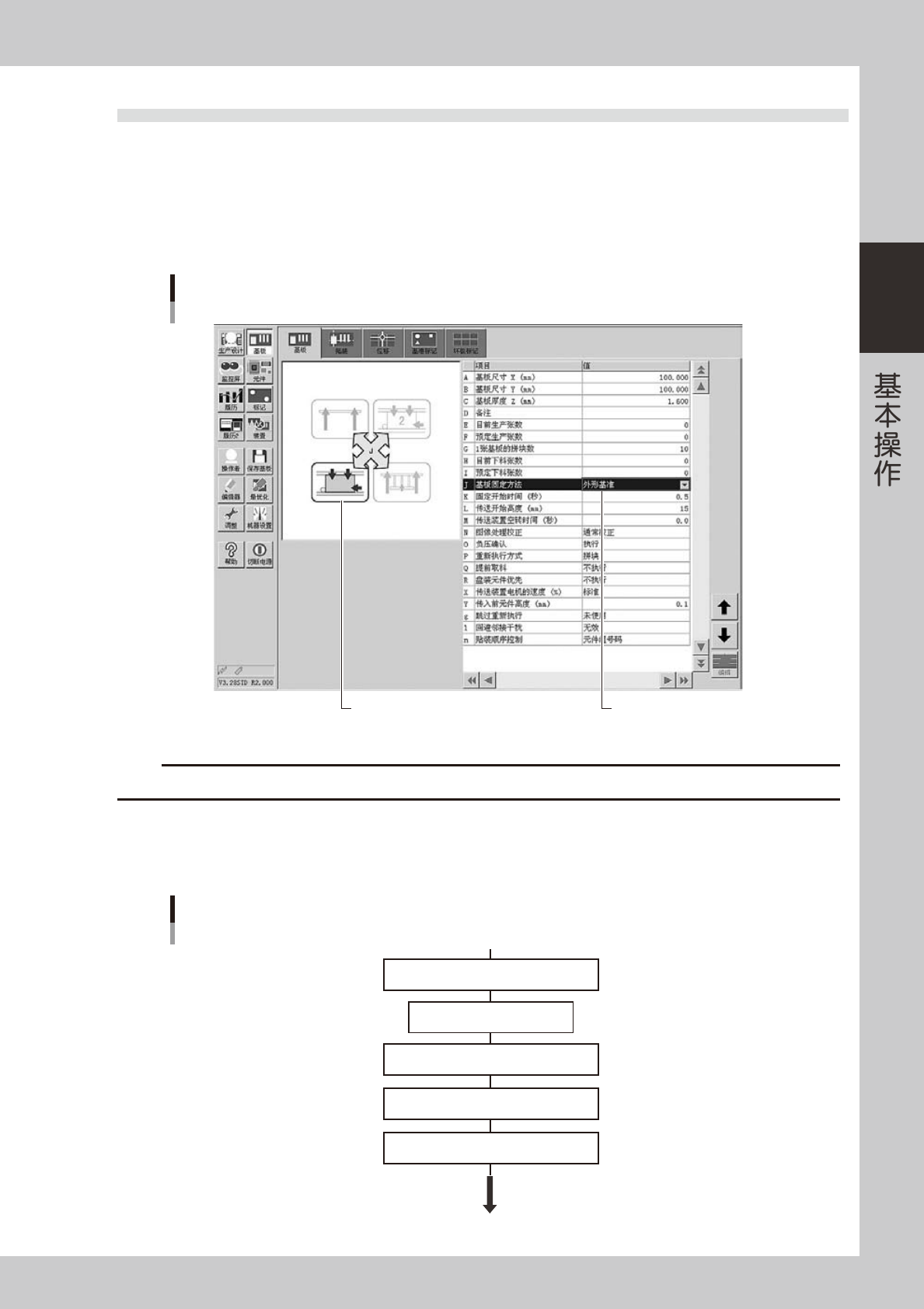

2-25
2
3.4 传送装置的调节
生产过程中，每当切换生产基板就必须根据该基板调节传送装置，准备相应的送料器。下面，介绍调节传送装置
的方法。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘，用基板压板夹住进行固定。
基板边缘以外的部分，用顶针支撑。
基板固定方法
基板固定方法的确认
基板固定示意图
26218-L1-00
c
注意
如果想要生产的基板上有切口等，传送装置的各基板传感器有可能无法检出基板。
3.4.1 作业流程
按如下所示「调节流程图」调节传送装置。
调节传送宽度
将机器置于紧急停机状态
升起主挡板
调节基板压板
排列顶针
运行
外形基准
调节流程图
传送装置
25203-L1-00
2-26
2
3.4.2 传送宽度
按照想要生产的基板宽度调节传送宽度。
1
选择基板程序。
参照「第 3 章 1. 开始生产」。
n
要点
基板程序中已输入传送宽度时，贴片机会自动调节传送宽度。此时，可以省略以下步骤。
2
打开「装置」-「传送装置」画面。
3
按 [ 传送宽度 ] 按钮。
显示更改传送宽度对话框，确认传送宽度 ( 单位 ：mm) 后，按 [OK] 按钮。传送宽度变为指定的宽度。
传送宽度对话框
[传送宽度]按钮
26219-L1-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
2-27
2
3.4.3 基板压板
基板压板，是从上方压住基板的边缘来固定基板的。基板压板由十字螺钉 (M3) 固定在传送轨上。必须根据基板规格，
均匀地排列基板压板。
c
注意
传送轨上，装有类似基板压板形状的光纤传感器支架，
排列基板压板时，切勿移动光纤传感器支架。
基板
基板压板
十字螺钉(M3)
可调传送轨侧
固定传送轨侧
基板压板
M3螺母
光纤传感器支架
主挡板
安装基板压板的示意图
25205-L1-00
