2-18 2 ■ I/O 手动操作 「装置」-「I/O」画面 1 2 3 26212-L1-00 名称 功能 1 「 信号 输 出 」下 拉 框 切 换信 号 输 出侧 的 显示 区 。 ‧ 送 料器 ‧ 吸 嘴交 换 站 ‧ 托 盘交 换 器 ‧ 照 明 ‧ 传 送装 置 ‧ Head ‧ 蜂 窝状 托 盘 ‧ BST A( 排 气站 ) ‧ AT S ‧ YTF ‧ 其 他 2 「 信号 输 入 」下 拉 框 切 换信 号 输 入侧…
2-17
2

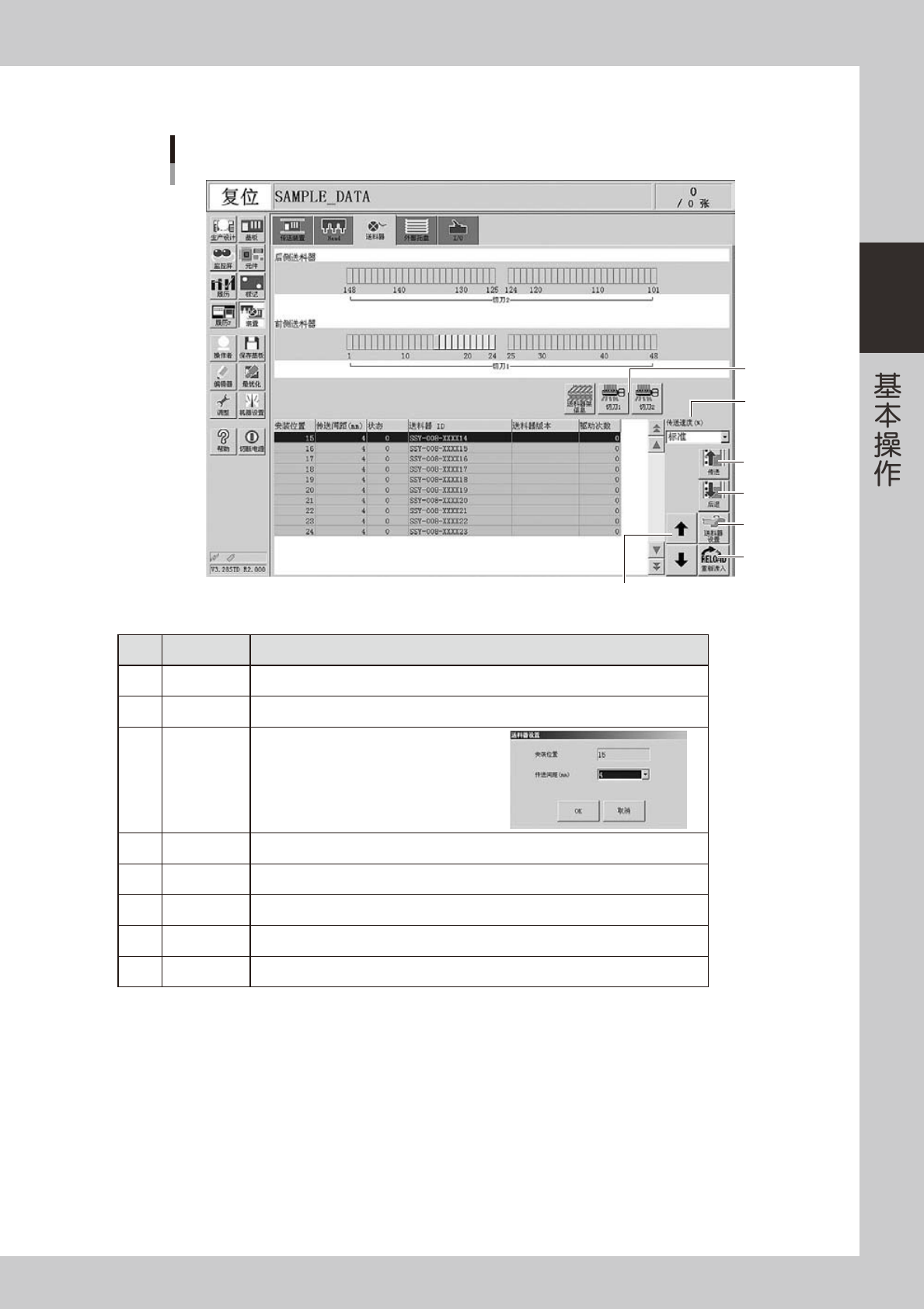

■ 送料器手动操作
「装置」-「送料器」画面
1
4
2
3
5
6
7
26210-L1-00
按钮名 功 能
1
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
2
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
3
送料器设置
传送间距可以根据规格在
2
～
56mm
的范围
内选择。
内存更新为此处所设置的间距。
4
传送速度 (%) 传送速度，可从下拉框中「标准
～
90
、
80
、
10...%
」
的范围内选择。
5
重新读入 清除送料器的状态 ( 内存 )，重新读入。
6
上下方向按钮 上下移动项目，上下移动位置，上下移动光标。
7
切刀 控制切带机 ( 选配 ) 的开 / 关。
8
送料器架信息 可以确认送料器架内板卡的版本。
2-18
2

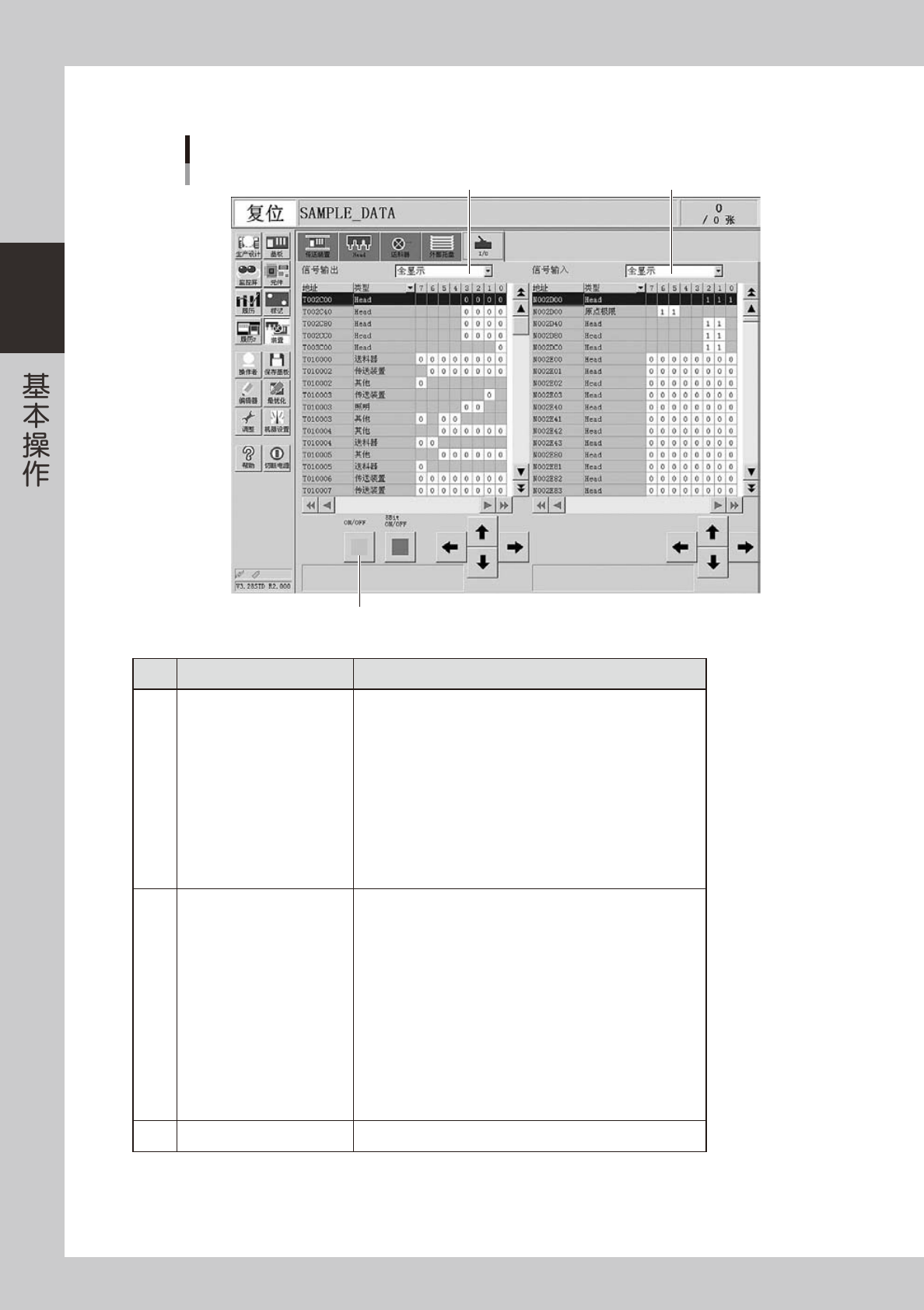

■ I/O 手动操作
「装置」-「I/O」画面
1
2
3
26212-L1-00
名称 功能
1
「信号输出」下拉框
切换信号输出侧的显示区。
‧
送料器
‧
吸嘴交换站
‧
托盘交换器
‧
照明
‧
传送装置
‧
Head
‧
蜂窝状托盘
‧
BSTA(
排气站
)
‧
ATS
‧
YTF
‧
其他
2
「信号输入」下拉框
切换信号输入侧的显示区。
‧
联锁
‧
原点极限
‧
ATS
‧
废弃站
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
照明
‧
Head
‧
蜂窝状托盘
‧
预备
‧
YTF
‧
其他
3
[
ON/OFF
] 按钮 使光标选中位置的阀开 / 关。
2-19
2
3.开机和关机
开机和关机，必须按照操作画面的指示进行，基本的操作流程如下图所示。
向原点位置移动
将贴片机的电源开关旋至ON
进行作业前的点检
开机和关机
返回原点
按[切断电源]按钮
载入程序后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将贴片机的电源开关旋至OFF
指定操作人员
生产 (运行)
显示生产设计画面
生产结束
25201-L1-00
