3.11 共面度检测

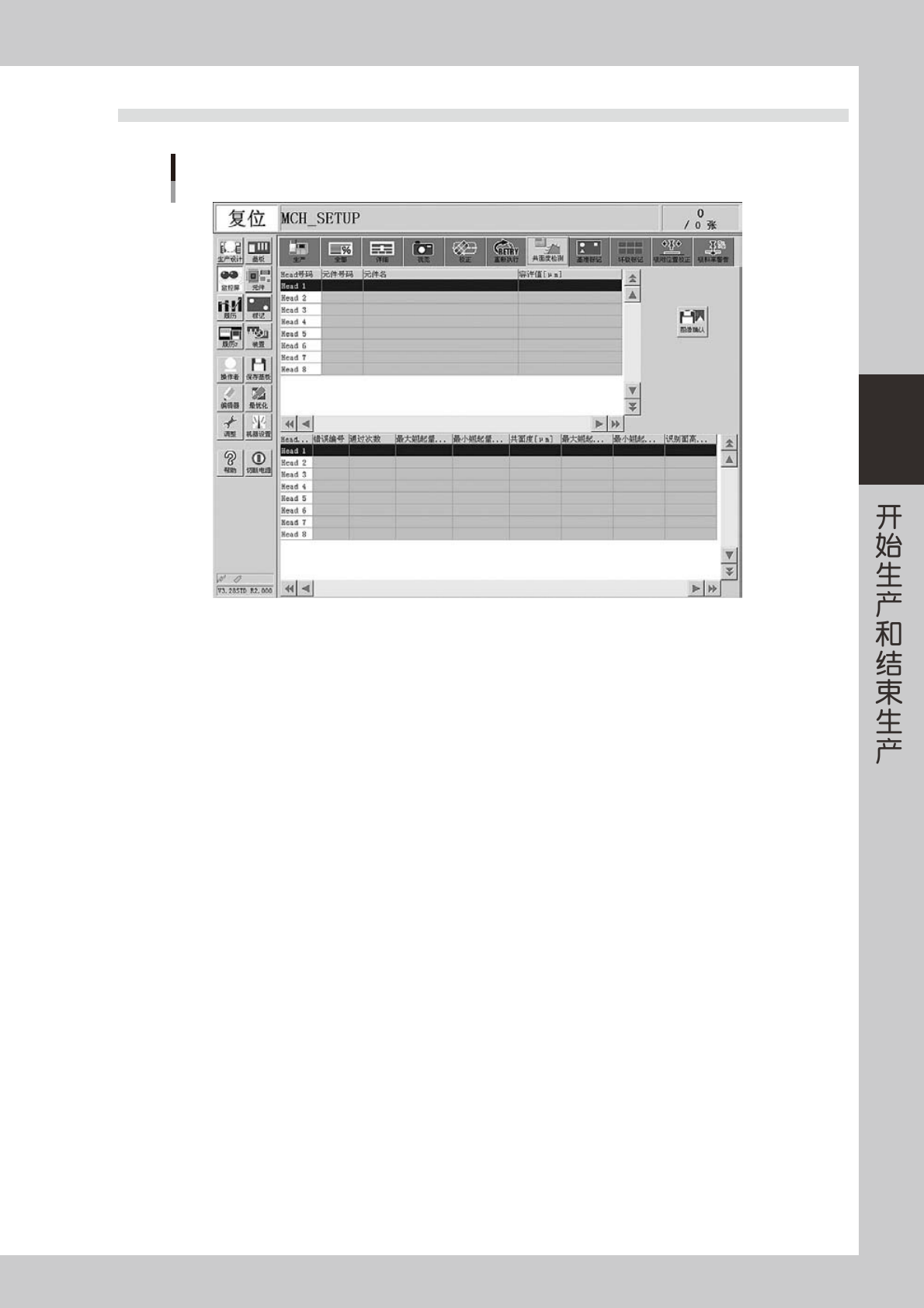

监控屏：共面度检测
26319-L1-00
‧
Head 号码
显示正在使用的贴装头号码。
‧
元件号码
显示正在使用的元件号码。
‧
元件名
显示正在使用的元件名。
‧
容许值 [
µ
m]
显示元件信息中设置的共面度容许值。
‧
错误号码
显示发生共面度错误的号码。
‧
通过次数
显示共面度检测过程中拍摄图像的次数。
‧
最大翘起量检出位置
显示检出的最大引脚翘起量的引脚号码。
‧
最小翘起量检出位置
显示检出的最小引脚翘起量的引脚号码。
‧
共面度 [
µ
m]
显示共面度检测结果。
‧
最大翘起量 [
µ
m]
显示引脚翘起量的最大值。
‧
最小翘起量
显示引脚翘起量的最小值。
‧
识别面高度 [
µ
m]
显示识别面的高度。( 元件底面的高度 )
A-1
A1.机器规格
■ YS100 规格一览表
项目 内容
运行时的周围空气温度
15
〜
35
℃间能保证机器的功能，
20
〜
28
℃间能保证机器的精度。
运行时的周围空气湿度
20
〜
90
％ ( 无结露现象 )、最佳范围 ：
50
〜
60
％
噪声值
78dB
供给电源规格 三相
AC 200/208/220/240/380/416V±10% 50/60H
Z
平均消耗电力
0.75kW
电源电缆 ( 导体横截面面积 )
2.5mm
2
以上
过电压类别 (
Overvoltage Category
)
*1
category
Ⅲ
污染等级 (
Pollution Degree
)
*1
degree 2
供给气压
*2
0.45MPa
空气流量
*6
YS100
平均消耗量 ：
110Nl/min
，瞬间最大流量 ：
290Nl/min
YS100
＋
sATS
平均消耗量 ：
120Nl/min
，瞬间最大流量 ：
300Nl/min
YS100
＋
dYTF
平均消耗量 ：
170Nl/min
，瞬间最大流量 ：
350Nl/min
基板传送高度
*3
900mm±10mm
数据
贴装数
*4
10,000
个元件
元件种类
255
种
/
基板
基准标记数
*5
128
组
/
基板
*1 ：以 IEC60664-1 为基准
*2 ：经由空气干燥器、空气过滤器净化过的清洁、干燥状态，与设定气压不同。
*3 ：从地面至传送带上表面的距离
*4 ：但是，受基板数、拼块数、基准标记数的影响而减少
*5 ：限 2 点基准标记的情况
*6 ：空气流量以装备切带机的贴片机为准。( 含切带机空气流量 10Nl。)
c
注意
生产的基板上有切口时，传送装置上的各基板传感器有可能无法感应到基板。
n
要点
关于上述规格以外的详细内容，请参阅规格书。
