1-6
1

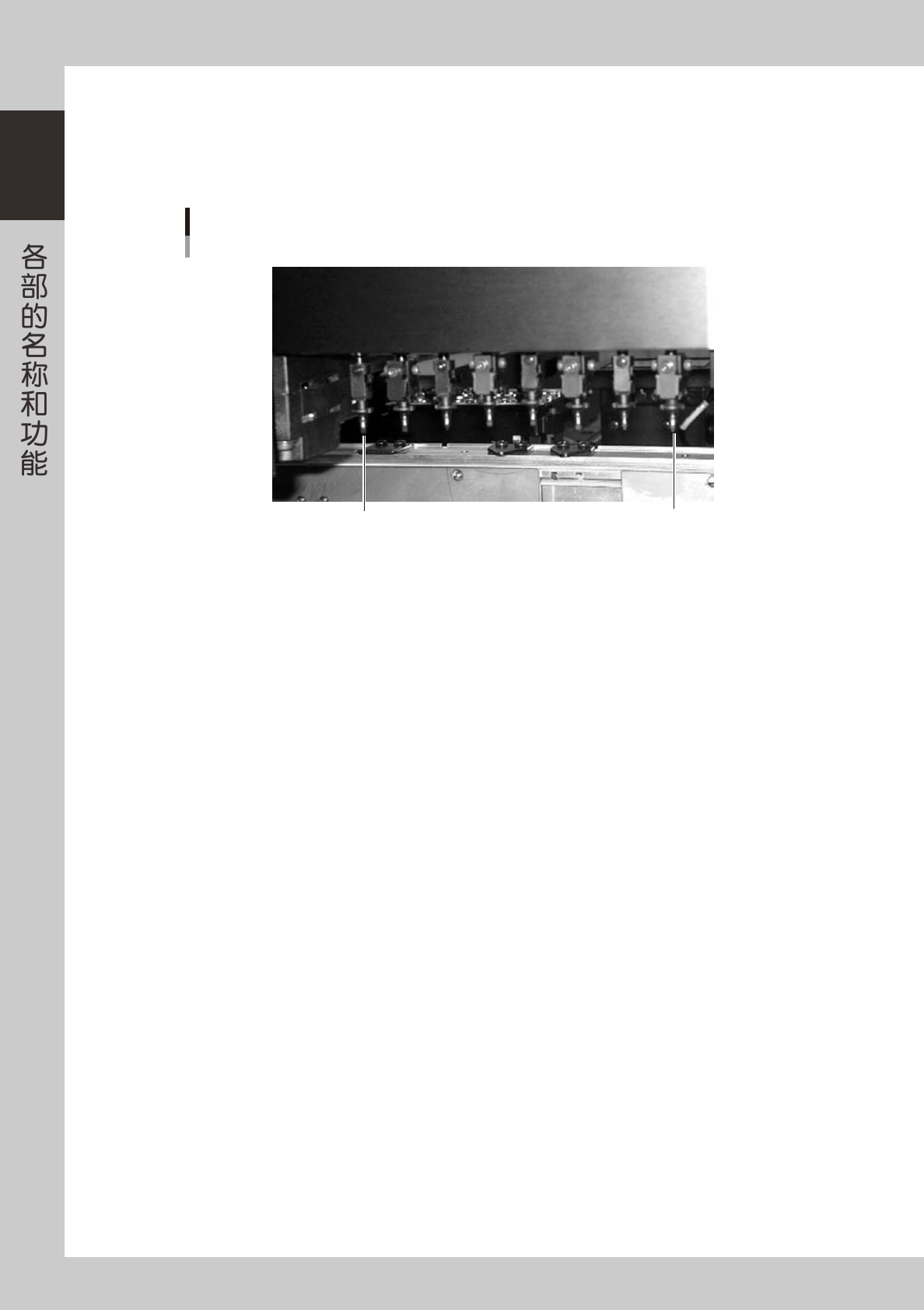

3.1.2 SF 型 8 连贴装头
SF 型 8 连贴装头与 FNC 型一样，也配备有 8 个可以吸附、贴装元件的贴装头。面对贴片机正面，从右至左分别排
列着 1 〜 8 号贴装头。各个贴装头上分别装有吸嘴，吸嘴与吸嘴之间的间距为 16mm，与 SS 型送料器架的安装孔
的间距相同。
8号贴装头
1号贴装头
8连贴装头
SF型
25106-L1-00
1-7
1
3.2 吸嘴种类
为了稳定元件吸附质量 , 必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
3.2.1 8 连贴装头用吸嘴
FNC 型 8 连贴装头中 1、3、5、7 号贴装头可以选择 6 种吸嘴 (Type A) 安装。2、4、6、8 号贴装头安装的是可以
进行飞行式更换吸嘴 (FNC) 用的吸嘴 (Type F)。SF 型 8 连贴装头可以从 6 种吸嘴 (Type A) 中选择适合贴装头使用
的吸嘴安装 ( 手动更换 )。
■ 标准型
标准吸嘴可以从 6 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型
可以安装的贴装头
No.
适用元件例
8
连
FNC
型
8
连
SF
型
Type 301A
1
、
3
、
5
、
7
所有贴装头
0603
〜
1005
规格的元件
Type 301F 2
、
4
、
6
、
8
Type 302A
1
、
3
、
5
、
7
所有贴装头
1608
〜
3216
规格的元件
Type 302F 2
、
4
、
6
、
8
Type 303A
1
、
3
、
5
、
7
所有贴装头
4532
〜
7343
规格的元件、
SOP
等
Type 303F 2
、
4
、
6
、
8
Type 304A
1
、
3
、
5
、
7
所有贴装头
QFP
等
Type 305A
所有贴装头
QFP
、
BGA
等
Type 306A
1
、
3
、
5
、
7
所有贴装头 圆柱型芯片
(MELF
型
)
专用
Type A 吸嘴
TypeA 吸嘴 (301A、302A、303A、304A、305A、306A) 可以安装在 SF 型 8 连贴装头的所有贴装头上，还可以安装在 FNC
型 8 连贴装头的 1、3、5、7 号贴装头上。
但，其中 Type305A 吸嘴无法安装在 FNC 型 8 连贴装头上。
Type F 吸嘴
FNC 型 8 连贴装头的 2、4、6、8 号贴装头的前端具备飞行式更换吸嘴 (FNC) 的功能。
各贴装头可以安装 3 种吸嘴 (Type301F、302F、303F)。
c
注意
以上吸嘴为除 YS88 以外的 YS 系列专用的吸嘴，切勿在其它贴片机上使用。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅出货规格书。
1-8
1
■ 窄邻接面型
窄邻接面吸嘴可以从 8 种吸嘴中选择适合贴装头用的吸嘴安装。
吸嘴类型
可以安装的贴装头
No.
适用元件例
8
连
FNC
型
8
连
SF
型
Type 310A
1
、
3
、
5
、
7
所有贴装头
0402
〜
0603
规格的元件
Type 311A
1
、
3
、
5
、
7
所有贴装头
0603
规格的元件
Type 311F 2
、
4
、
6
、
8
Type 312A
1
、
3
、
5
、
7
所有贴装头
1005
〜
1608
规格的元件
Type 312F 2
、
4
、
6
、
8
Type 313A
1
、
3
、
5
、
7
所有贴装头
2012
〜
3225
规格的元件
Type 313F 2
、
4
、
6
、
8
Type 314A
1
、
3
、
5
、
7
所有贴装头
4532
～
7343
规格的元件、
SOP
等
Type 314F 2
、
4
、
6
、
8
Type 315A
1
、
3
、
5
、
7
所有贴装头
QFP
等
Type 316A
所有贴装头
QFP
、
BGA
等
Type 317A
1
、
3
、
5
、
7
所有贴装头 圆柱型芯片
(MELF
型
)
专用
Type A 吸嘴
TypeA 吸嘴 (310A、311A、312A、313A、314A、315A、316A、317A) 可以安装在 SF 型 8 连贴装头的所有贴装头上，还可
以安装在 FNC 型 8 连贴装头的 1、3、5、7 号贴装头上。
但，其中 Type316A 吸嘴无法安装在 FNC 型 8 连贴装头上。
Type F 吸嘴
FNC 型 8 连贴装头的 2、4、6、8 号贴装头的前端具备飞行式更换吸嘴 (FNC) 的功能。
FNC 型贴装头用的吸嘴可以从下列 2 种组合中选择安装。
‧
组合 1 ：Type311F、312F、313F
‧
组合 2 ：Type312F、313F、314F
c
注意
以上吸嘴为除 YS88 以外的 YS 系列专用的吸嘴，切勿在其它贴片机上使用。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅出货规格书。
